关键技术规格
| 参数项 | 规格值 |
|---|---|
| 产品型号 | 6DD1688-0AE2 |
| 制造商 | Siemens AG（德国原产） |
| 模块类型 | 通信子模块 SS52 (CP52M) |
| 所属系统 | SIMADYN D / SIMATIC TDC |
| 载波要求 | 安装于 CS7 载波模块（非独立机架插槽） |
| 总线系统 | SINEC L2 DP（PROFIBUS DP） |
| 接口 1 | PROFIBUS DP，RS485，9 针 D-sub，电气隔离 |
| 接口 2 | MPI（RS485），用于 PG/PC 连接、参数化、在线监视 |
| DP 角色 | 可配置为 DP-V0/V1 Master 或 Slave |
| 数据传输率 | 9.6 kbps ~ 12 Mbit/s（自动侦测或可配置） |
| 单节点有用数据 | 最大 244 字节 |
| 每段最大设备数 | 32 个 |
| 供电电压 | 24 V DC（通过背板/载波提供） |
| 工作温度 | 0°C ~ +60°C |
| 存储温度 | -40°C ~ +70°C |
| 防护等级 | IP20（安装于控制柜内） |
| 包装尺寸 (L×W×H) | 30.7 × 15.7 × 3.8 cm |
| 净重 | 0.183 kg |
| 生命周期状态 | PM500 已停产（2017-10-01 起取消，无原厂替代） |
| RoHS 合规 | 不符合 RoHS 标准 |
| 认证 | CE |
💡 注：6DD1688-0AE2 不直接插在 SR12/SR24 标准机架的背板插槽上，而是作为子模块安装在 CS7 载波模块内。选型与更换时必须连同 CS7 载波一并核对。部分备件商资料标注尺寸为 160 × 40 × 120 mm 或 210 × 70 × 25 mm，实为模块本体估算值，西门子官方包装尺寸以 30.7 × 15.7 × 3.8 cm 为准。
产品深度介绍

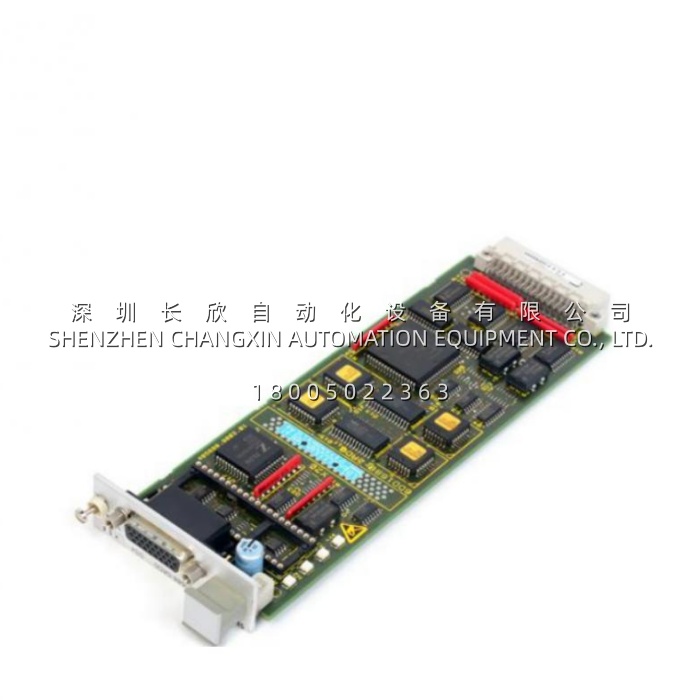

6DD1688-0AE2 是 SIMADYN D 系统里的 SS52 通信子模块，定位非常明确：装在 CS7 载波里面，作为 SINEC L2 DP（也就是 PROFIBUS DP）总线系统的主接口，把 SIMADYN D 高性能控制器和现场分布式 I/O 站（ET 200 系列）、智能驱动器（SINAMICS、SIMOVERT）、人机界面（HMI）连起来 。它不是一个独立插在机架背板上的模块，而是 CS7 载波里的”通信大脑”——这一点和前面介绍的 6DD1640-0AC0 这种直接插背板的 I/O 模块有本质区别。
这块子模块最大的工程价值在于双接口架构：一路 PROFIBUS DP 跑现场总线，速率最高 12 Mbit/s，可配 DP-V0/V1 主站或从站，单节点最大 244 字节有用数据 ；另一路 MPI 专门留给 PG/PC 做参数化和在线监视，用 DriveMonitor 或 CFC 工具连上去调试，不会打断 DP 网络上的实时过程数据循环 。对于轧线、造纸机这种大型传动系统，SIMADYN D 控制器靠它和现场几十个 DP 从站保持确定性高速通信，它是整套系统”神经网络”的骨干 。
