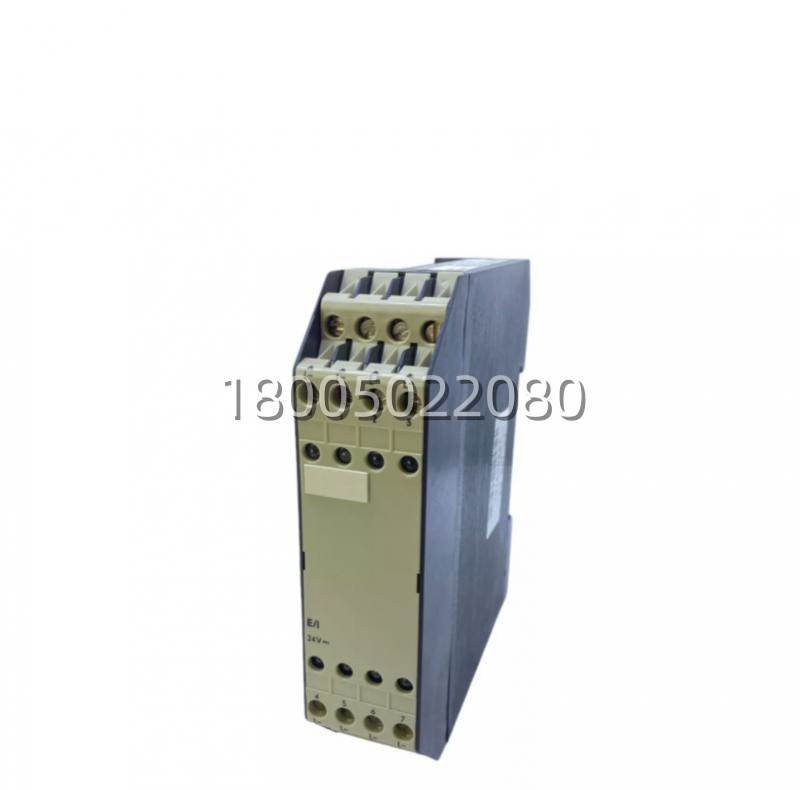

6ES5400-7AA13 西门子 PLC 备件 S5-100U/115U 核心输入组件

描述

6ES5400-7AA13 技术规格

产品型号：6ES5400-7AA13

制造商：西门子 (SIEMENS)

产品类型：数字量输入模块 (Digital Input Module)

所属系列：SIMATIC S5

输入点数：8 点 (8 Inputs)

输入电压额定值：24V DC

允许电压范围：20.4V DC 至 28.8V DC (符合 IEC 标准)

信号“1”阈值：≥ 13V DC

信号“0”阈值：≤ 5V DC

输入电流：典型值 6mA – 8mA (每点)

响应时间：从“0”到“1”约 1ms – 3ms;从“1”到“0”约 1ms – 3ms (可参数化或固定，视具体版本)

隔离电压：500V AC (测试电压，通道组与背板总线之间)

隔离方式：光电耦合器 (Optocoupler)

公共端 (Common)：每组 8 点共用一个 M 端 (1M)

功耗：典型值 1.5W (含内部电路损耗)

工作环境温度：0°C 至 +60°C

存储温度：-25°C 至 +70°C

相对湿度：5% 至 95% (无冷凝)

安装方式：插入 S5 机架的任意通用插槽 (需占用 1 个 I/O 地址字)

尺寸 (WxHxD)：约 50mm x 120mm x 25mm (单宽模块)

重量：约 150g

6ES5400-7AA13 产品概述

在自动化控制系统中，准确感知现场状态是做出正确决策的前提。而西门子 6ES5400-7AA13.正是 SIMATIC S5 系统中负责这一关键任务的“数字哨兵”。作为一款经典的 8 点 24V DC 数字量输入模块，它广泛应用于 S5-95U 到 S5-155U 的各种机型中。它的核心任务是将现场各种开关量设备(如启动按钮、停止按钮、行程开关、光电传感器、压力开关等)发出的 24V 电信号，安全、可靠地转换为 PLC CPU 能够识别的逻辑电平(“1”或“0”)。

这款 6ES5400-7AA13 的设计充分考虑了工业现场的恶劣环境。它内部集成了高质量的光电耦合器，实现了输入回路与 PLC 内部总线电路的电气隔离。这意味着，即使现场侧发生了高压窜入、雷击感应或强电磁干扰，也不会损坏昂贵的 CPU 或其他模块，极大地提高了系统的安全性 (Safety) 和 可靠性 (Reliability)。其输入电路经过精心调校，具有合理的滤波特性，能有效过滤掉机械触点闭合时的抖动信号和高频噪声，确保 CPU 接收到的每一个信号都是干净、稳定的。在那个 PLC 技术飞速发展的年代，6ES5400-7AA13 凭借其卓越的性能和极高的性价比，成为了无数工厂生产线上的标准配置。如今，虽然 S7 系列已成主流，但全球仍有海量 S5 系统在运行，6ES5400-7AA13 依然是维持这些系统“感知能力”完好的关键备件。

主要特点和优势

说到 6ES5400-7AA13 的优势，那真是“小而美，稳而准”。首先，卓越的光电隔离性能是它的核心护城河。工业现场干扰源无处不在，变频器、大功率电机产生的浪涌随时可能侵袭信号线。6ES5400-7AA13 通过光电隔离，彻底切断了干扰传导路径，保护了 CPU 的安全。这种“牺牲小我，保全大局”的设计，是工业级产品与民用产品的本质区别。

其次，响应迅速，判断精准。它的输入延迟时间被控制在毫秒级，既能捕捉到快速的传感器信号，又能通过内部滤波避开触点抖动。对于高速计数或快速联锁保护的应用场景，这种精准的时序控制至关重要。而且，它的输入阻抗设计合理，驱动电流适中，既能兼容传统的有源传感器(PNP/NPN)，也能直接连接无源的干接点(如继电器触点、按钮)，无需额外的中间继电器，节省了成本和柜内空间。
