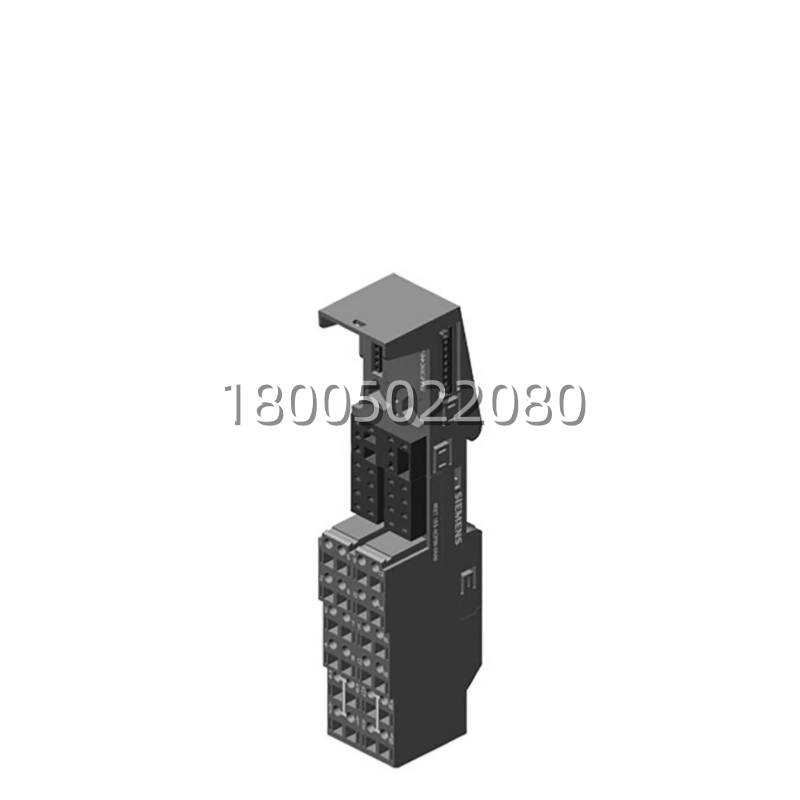

6ES7193-4CF50-0AA0 西门子SIMATIC ET 200SP 基座单元 20mm宽 F型接线

描述

产品型号：6ES7193-4CF50-0AA0

制造商：西门子 (SIEMENS)

产品类型：BaseUnit (基座单元/服务器模块)

所属系列：SIMATIC ET 200SP

具体型号：BU20-F (20mm wide, Form F)

宽度：20 mm (适用于标准宽度 I/O 模块)

结构形式：Form F (内部集成 L+ 电位桥接，用于向右侧模块供电)

导体截面积：0.2 mm² – 2.5 mm² (推荐 0.5 – 1.5 mm²)

剥线长度：约 9 – 10 mm

连接方式：螺丝紧固 (Slotted head screws)

扭矩：0.4 – 0.5 Nm

额定电压：最高 63V AC / 72V DC (具体取决于插入的 I/O 模块)

额定电流：最大 10A (取决于电源触点和模块需求)

尺寸 (宽x高x深): 20mm x 117mm x 72mm (仅 BaseUnit 本身)

重量：约 50g

工作环境温度：0°C – 60°C

存储温度：-40°C – 70°C

防护等级：IP20 (安装在电控柜内)

颜色代码：白色 (通常 Form F 为白色或特定色标，需参照手册确认具体批次色标，一般 F 型用于电源分配)

6ES7193-4CF50-0AA0 产品概述

在 SIMATIC ET 200SP 这个新一代紧凑型分布式I/O家族中，6ES7193-4CF50-0AA0 扮演着“地基”的角色。所有的电子 I/O 模块(如数字量输入、输出，模拟量模块等)都必须插在 BaseUnit 上才能工作。它负责将现场的导线连接到模块的引脚，并提供机械支撑和电气连接。

这款 6ES7193-4CF50-0AA0 的核心特点在于其 Form F (F型) 的内部电路设计。在 ET 200SP 系统中，BaseUnit 分为 A0. A1. B0. B1. C0. D0. E0. F0 等多种类型，区别在于内部触点的连通方式。Form F 的主要功能是将 负载电源 (L+) 从左侧自动桥接到右侧。这意味着，如果您需要在整个站点的多个模块间分发 24V 电源，使用 6ES7193-4CF50-0AA0 可以大大减少外部跳线，只需在最左端引入一次电源，后续的 F 型 BaseUnit 就能自动将电源传递给相邻模块(需配合相应的模块和配置)。

此外，它还具备清晰的接线标签区域，支持彩色编码元件 (Color Coding Elements)，方便施工人员快速识别和接线，防止出错。其坚固的结构和优质的触点材料，确保了在振动、潮湿等恶劣环境下的长期稳定运行。无论是简单的开关量控制，还是复杂的模拟量采集，6ES7193-4CF50-0AA0 都能提供可靠的物理连接保障。

主要特点和优势

说到 6ES7193-4CF50-0AA0 的优势，那真得好好唠唠。首先就是它的“智能电源分配”。传统的分布式 I/O 布线，每个模块都要单独拉电源线，线槽里乱得像蜘蛛网。而 6ES7193-4CF50-0AA0 (Form F) 内置了电源桥接功能，能够实现“手拉手”式的电源串联。这不仅节省了 50% 以上的电源接线工作量，还让电柜内部清爽整洁，散热更好，故障排查也更直观。

再一个就是“极致的模块化与防错设计”。ET 200SP 的精髓在于“即插即用”。6ES7193-4CF50-0AA0 与 I/O 模块之间采用精密的连接器设计，推入即锁定。更重要的是，它支持 彩色编码元件。您可以为不同的电压等级或信号类型分配不同的颜色(如红色代表 24V，蓝色代表 0V 等)。如果工人试图将 24V 模块插到定义为 0V 的基座上，物理结构上就会阻止插入。这种“防呆”机制，彻底杜绝了因人为失误导致的烧模块事故。

还有不得不提的“灵活性与高可靠性”。20mm 的宽度使其能兼容绝大多数标准 I/O 模块，节省宝贵的导轨空间。螺丝端子经过特殊镀层处理，接触电阻低，抗氧化，即使经过多次拆装也能保持良好导通。其透明的盖板设计(可选)，让接线状态一目了然。总之，6ES7193-4CF50-0AA0 就是用智能化、标准化，解决了最繁琐的底层接线难题。
