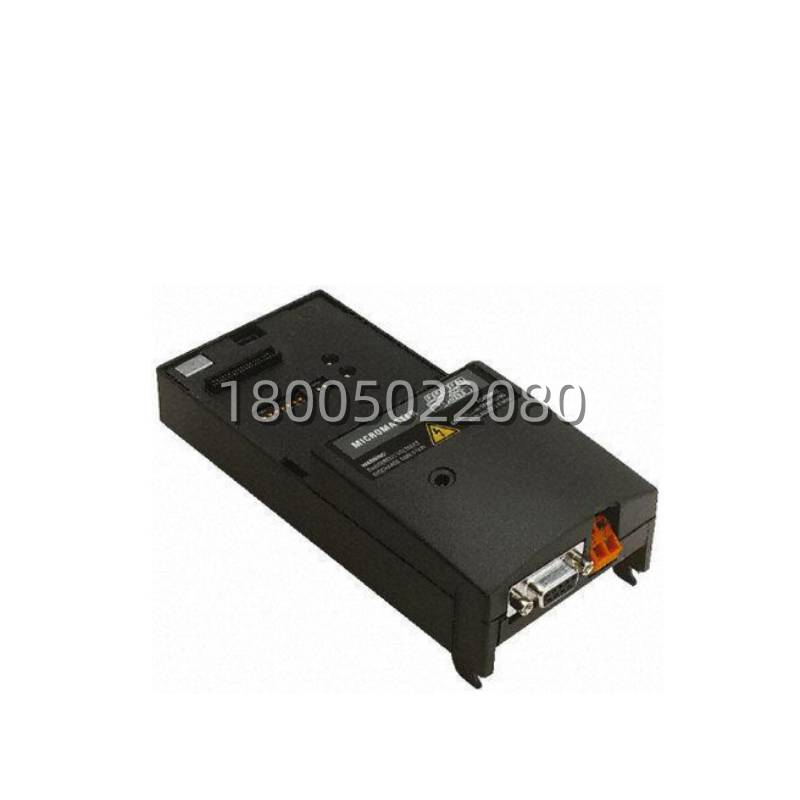

[6SE6400-1PB00-0AA0] 产品概述

在工业自动化领域，西门子MICROMASTER 4 (MM4) 系列变频器曾是风机、水泵、传送带等应用中的“常青树”，至今仍有海量设备在运行。然而，随着工厂智能化程度的提高，仅仅依靠端子排进行硬接线控制(DI/DO/AI/AO)已经显得捉襟见肘：接线繁琐、信号易受干扰、无法实时读取详细故障代码、更难以实现集中监控。这时候，给您的MM4变频器装上一块 西门子 6SE6400-1PB00-0AA0 Profibus-DP通讯模块，就是最完美的解决方案。

西门子 6SE6400-1PB00-0AA0 的本质是一块智能通讯子卡。它的设计非常精巧，直接对应MM4系列变频器控制面板下方的选件插槽。安装时，只需拆下变频器盖板，拔掉原来的盲板，将此模块轻轻推入插座并固定即可，真正的“即插即用”。一旦安装完成，变频器内部的微处理器就会自动识别该模块，并通过参数P0918设置Profibus站地址，瞬间变身成为Profibus-DP网络上的一个从站(Slave)。

这块模块的强大之处在于它打通了底层驱动与上层控制系统的“任督二脉”。通过它，PLC不再需要大量的数字量和模拟量线缆连接到变频器，仅需一根紫色的Profibus总线电缆，就能同时控制多台变频器。它不仅能够发送启动、停止、反转、设定频率等控制指令，还能实时读取变频器的输出电流、电压、功率、转速、转矩以及详细的故障和报警信息。对于MM440这种高性能变频器，6SE6400-1PB00-0AA0 甚至支持过程数据对象(PPO)的灵活配置，允许用户自定义交换数据的长度和内容，满足各种复杂的工艺需求。

此外，西门子 6SE6400-1PB00-0AA0 继承了西门子工业通讯产品的一贯高可靠性。它支持从9.6k到12M的全速率自适应，能够无缝融入现有的Profibus网络，无论是老式的S7-300系统还是新型的S7-1500系统，都能轻松识别。其内置的电气隔离和抗干扰设计，确保在电磁环境恶劣的车间里，通讯依然稳定如初，不会因干扰导致变频器误动作。对于正在进行数字化改造或维护老旧MM4系统的工程师来说，6SE6400-1PB00-0AA0 是性价比最高、实施最快的联网方案。

[6SE6400-1PB00-0AA0] 技术规格

产品型号：6SE6400-1PB00-0AA0

制造商：西门子 (SIEMENS)

产品类型：MICROMASTER 4 Profibus-DP 通讯模块

适用系列：MICROMASTER 420. 430. 440 (通用)

物理接口：9针 Sub-D 连接器 (符合EN 50170标准)

传输协议：Profibus-DP (IEC 61158 / EN 50170)

传输速率：9.6 kbit/s, 19.2 kbit/s, 45.45 kbit/s, 93.75 kbit/s, 187.5 kbit/s, 500 kbit/s, 1.5 Mbit/s, 3 Mbit/s, 6 Mbit/s, 12 Mbit/s (自动波特率检测)

站地址范围：0 – 126 (通过参数P0918设置)

供电电源：由MM4变频器内部提供 (无需外部供电)

功耗：典型值 < 100mA (5V)

支持PPO类型：PPO1. PPO2. PPO3. PPO4. PPO5 (可配置)

数据交换：控制字/状态字 (PKW) + 过程数据 (PZD)

安装位置：MM4变频器选件槽 (Option Slot)

工作环境温度：-10°C 至 +50°C (取决于变频器主机)

存储温度：-25°C 至 +70°C

防护等级：IP20 (当安装在变频器内时)

认证标准：CE, UL, CSA, C-Tick

GSD文件：SIEM089D.GSD (需在STEP 7或TIA Portal中安装)

主要特点和优势

咱们来细数一下 西门子 6SE6400-1PB00-0AA0 到底强在哪儿，为啥它是MM4变频器的标配神器。首先，最直观的优势就是“极简安装与布线”。以前控制一台变频器，可能需要接七八根线(启停、正反转、多段速、频率给定、故障复位等)，如果控制柜里有几十台变频器，那线束简直像蜘蛛网一样，不仅费时费力，还容易出错。用了 6SE6400-1PB00-0AA0 ，所有控制信号全部整合到一根双绞线里，布线成本降低80%以上，柜内空间瞬间清爽，故障排查也变得异常简单——哪里不通查哪段线，再也不用拿着万用表满柜子测点了。

再一个亮点是它的“信息透明度”。硬接线只能知道变频器“坏了”(故障输出端子动作)，但不知道“为什么坏”。通过 6SE6400-1PB00-0AA0 ，PLC可以实时读取变频器的详细故障代码(如F0001过流、F0002过压等)以及当前的运行参数(电流、电压、温度等)。这使得上位系统可以实现预测性维护，比如在电机过载初期就发出预警，而不是等到跳闸停机才处理。对于MM430风机水泵应用，还可以实时监控能耗数据，为节能分析提供第一手资料。

说到灵活性，6SE6400-1PB00-0AA0 支持的PPO(Process Data Object)类型切换功能非常强大。用户可以根据实际需求，在STEP 7或TIA Portal中选择不同的报文结构。例如，如果只需要简单的启停和频率给定，可以选择PPO1(4字节PZD);如果需要读写更多参数，可以选择PPO2(4字节PZD + 4字节PKW)。这种按需配置的能力，既节省了总线带宽，又满足了复杂控制逻辑的需求，让通讯效率最大化。

最后不得不提的是它的“广泛兼容性”和“高性价比”。6SE6400-1PB00-0AA0 一块卡通吃MM420、MM430、MM440三个系列，无论您现场是哪种型号，备件管理都变得非常简单。而且，相比于更换支持Profinet的新型变频器，给现有的MM4加装这块Profibus模块的成本极低，却能实现同样的网络化控制效果。对于那些预算有限但又想实现生产线联网的改造项目，6SE6400-1PB00-0AA0 无疑是最佳的投资回报选择。它让老当益壮的MM4系列变频器也能搭上工业4.0的快车，继续发挥余热。
