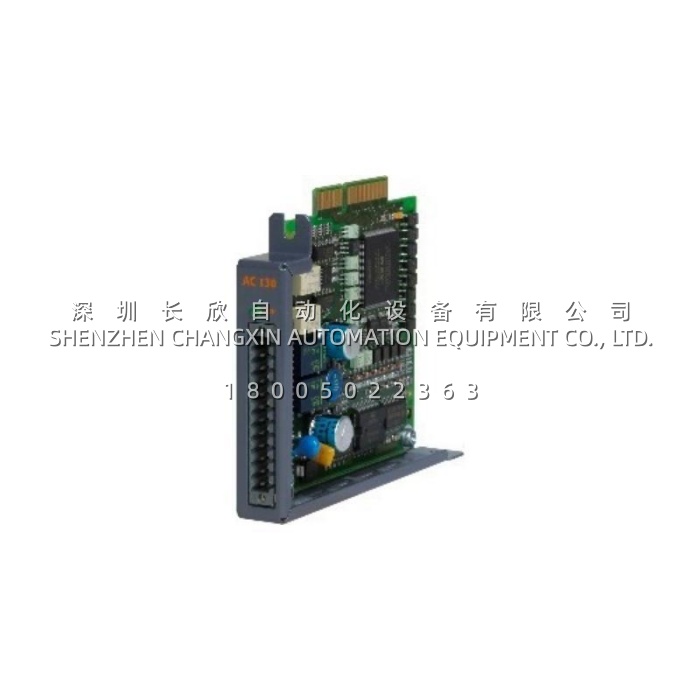

贝加莱 8AC130.60-1 | ACOPOS 伺服驱动器插件模块 快速发货 一年质保

描述

关键技术规格

💡 市面上部分资料将 8AC130.60-1 描述为”支持 EnDat/SSI/BiSS 多种编码器协议的高性能编码器接口模块”——这与贝加莱官网定义不符。根据贝加莱官方产品页与数据表 V1.5，8AC130.60-1 是数字量混合 I/O 插件模块，前 3 路输入具备增量编码器 A/B/R 采集与仿真功能，并非多协议绝对值编码器接口。如需要 EnDat/SSI/BiSS 接口，应选择 8AC126.60-1（EnDat 2.2）或 8AC125.61-2（BiSS 5 V）等专用编码器插件 。

产品深度介绍

在 ACOPOS 伺服驱动器的插槽 3 或 4 里插上一块 8AC130.60-1，驱动器就多出了一组极为灵活的数字量 I/O 与增量编码器接口。B&R ID 代码 0x1068，最大功耗仅 0.8 W ，是典型的”小身材、高密度”插件设计。

这块模块最值得说的不是”8 进 10 出”这个数字，而是成对可配置这一机制：每一对 I/O 可以根据应用需要单独设定为输入或输出，这意味着工程师在面对具体机型时，不必受限于”固定 8 入 8 出”的刻板结构——需要更多输入就偏向输入配置，需要驱动更多执行器就偏向输出配置。配合前 3 路输入的增量编码器 A/B/R 采集功能（最大 62.5 kHz 输入频率，4 倍频，16 位计数器），以及编码器仿真输出能力，8AC130.60-1 在贴标机、凸轮裁切、电子齿轮等需要主轴反馈的场合几乎是标配 。

输出分级也是这块板卡的巧思：输出 1-4 是 100 mA 推挽式高速输出（最大 10 kHz 开关频率，5 µs 切换延时），适合高速脉冲与触发信号；输出 5-8 是 400 mA 高边输出（最大 5 kHz）；输出 9-10 则是 2 A 高边大电流输出（最大 100 Hz），可直接驱动小型继电器、电磁阀或指示灯。全部输出均具备短路与过载保护，且可读回状态 。
