产品深度介绍

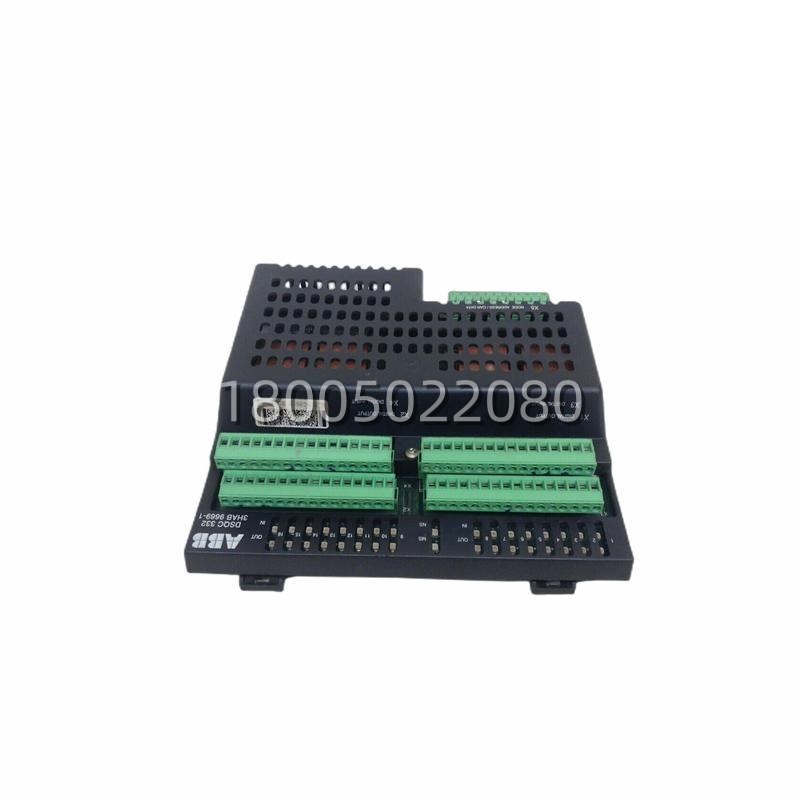

型号说明：先搞清两个“DSQC332”的区别。 市场上常见的DSQC332和DSQC332A其实是两个不同时期的产品，不能混用。无后缀的DSQC332（订货号3HAB9669-1）是S4C/S4C+控制器时代的继电器输出模块，提供8路继电器输出（每路最大2A，支持230V AC负载），用于驱动交流电磁阀、接触器这类强电设备，目前已正式停产。而DSQC332A（订货号3HAC14897-1或3HAC17973-1）则是IRC5控制器时代的晶体管输出数字I/O模块，配置为8路输入+8路输出（24V DC，每通道0.5A），响应速度更快（<2ms），专为传感器信号和直流负载控制设计。简单说——要驱动220V负载，找DSQC332；要接24V传感器和指示灯，用DSQC332A。
替代逻辑与备件策略： ABB官方给DSQC332指定的替代型号是3HAC17973-1（属DSQC332A系列），但千万别以为直接插上就能用。这个替代涉及电气特性层面的变化——从继电器输出变成晶体管输出，意味着你外围的接线回路、负载类型可能需要重新设计。在某个焊装线改造项目里碰到过这种情况：用户买了替代件回去，发现输出端带不动原来的220V中间继电器，最后还得在外面加装中间继电器转换，多花了好几天调试。所以采购备件时，先确认你手上控制器的具体型号（S4C还是IRC5），再看原有模块的订货号，不要只看“DSQC332”这个型号就下单。实在拿不准的话，把柜子里的模块照片拍过来，帮你对一下版本号。
关键技术规格
| 参数项 | 规格 |
|---|---|
| 通道配置 | 8路继电器输出 (常开触点) |
| 额定电压 | 24V DC / 230V AC |
| 每通道电流 | 最大2A (阻性负载) |
| 切换功率 | 48W (DC) / 230VA (AC) |
| 隔离电压 | 2500V AC |
| 适用系统 | ABB S4C / S4C+ 机器人控制器 |
| 机械寿命 | ≥10⁷次 |
| 电气寿命 | ≥10⁵次 (额定负载) |
| 工作温度 | -25°C ~ +60°C |
| 防护等级 | IP20 |
DSQC332A (3HAC14897-1 / 3HAC17973-1) – 晶体管输出型
| 参数项 | 规格 |
|---|---|
| I/O配置 | 8路输入 (漏型) + 8路输出 (源型) |
| 输入电压 | 24V DC (18-30V DC范围) |
| 输出电流 | 最大0.5A / 通道 |
| 输入滤波 | 约10ms (防误触发) |
| 响应时间 | <2ms |
| 通信接口 | DeviceNet (IRC5内部总线) |
| 适用系统 | ABB IRC5 机器人控制器 |
| 输出保护 | 短路保护、过载保护 |
| 工作温度 | 0°C ~ +55°C |
| 认证 | CE, UL, cUL, IEC 60204-1 |
