关键技术规格
| 参数项 | 规格说明 |
|---|---|
| 型号/订货号 | 990 NAD 230 00 |
| 产品名称 | Modbus Plus Tap / Junction Box (分接头/接线盒) |
| 适用网络 | Modbus Plus (MB+) 现场总线 |
| 物理接口 | 3 个 9 针 D-Sub 母头连接器 (DB9F) |
| 接口功能 | 2 个“主干 IN/OUT”口， 1 个“分支 DROP”口 |
| 终端电阻 | 内置 120 欧姆终端电阻， 通过拨码开关或跳线启用/禁用 |
| 电缆连接 | 用于连接标准 Modbus Plus 电缆 (如 490 NAA 271 03) |
| 主要作用 | 在主干线上引出分支， 连接单个 Modbus Plus 设备 (如 PLC、 操作员站) |
| 网络拓扑 | 支持总线型 (菊花链) 拓扑结构 |
| 物理特性 | 标准蓝色塑料外壳， 工业级设计 |
| 安装方式 | 通常导轨安装或壁挂安装 |
产品深度介绍

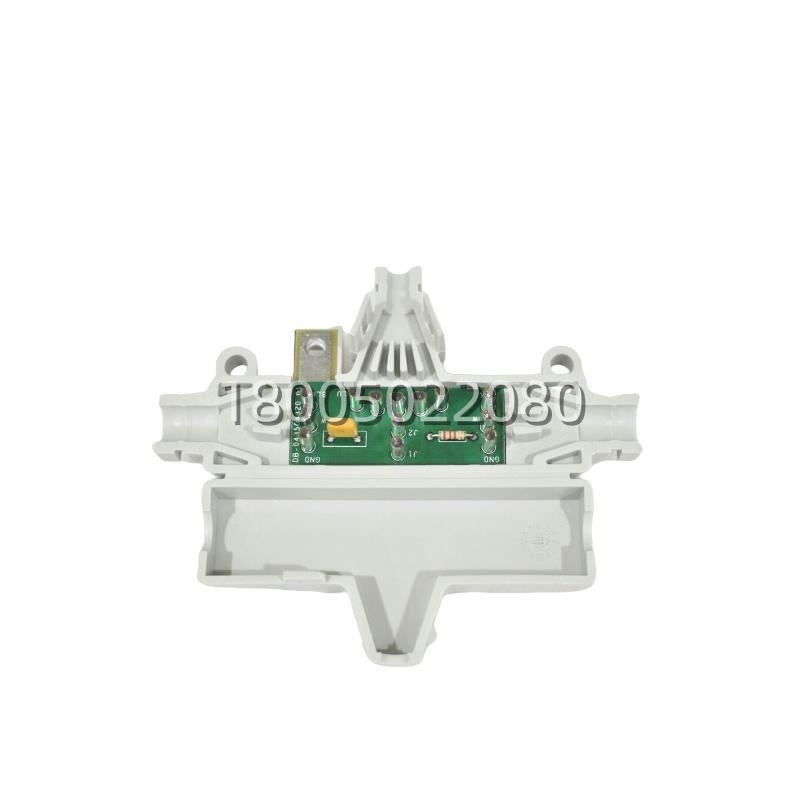

施耐德 990 NAD 230 00 是构建 Modbus Plus 物理网络的基础元件，通常被称为“蓝色分接头”。它在网络中充当一个三通连接点，允许网络主干线 (Trunk) 穿过，并同时引出一条分支线 (Drop) 连接到网络上的一个节点设备，例如一台 Modicon Quantum PLC 或一台安装了 MB+ 网卡的工控机。
其内部集成了可配置的终端电阻，在网络的首端和末端的分接头上需要启用终端电阻，以匹配总线阻抗，消除信号反射，保证通信质量。这款分接头结构简单、坚固耐用，是大量存量 Modbus Plus 网络进行维护、扩展或故障排查时的必备备件。它的正确安装和配置是保证 MB+ 网络通信稳定性的关键物理环节。
