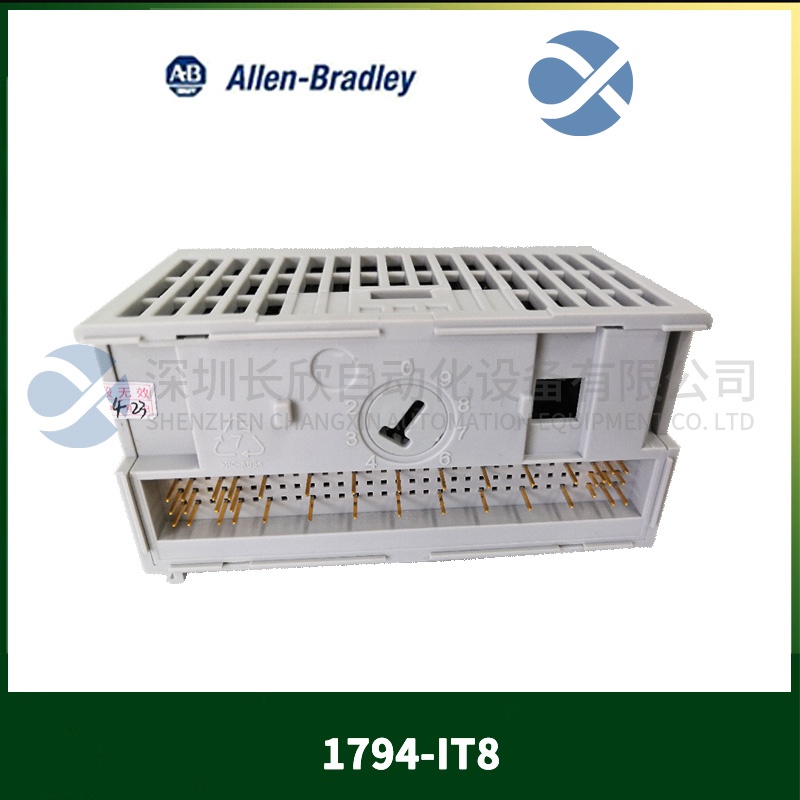

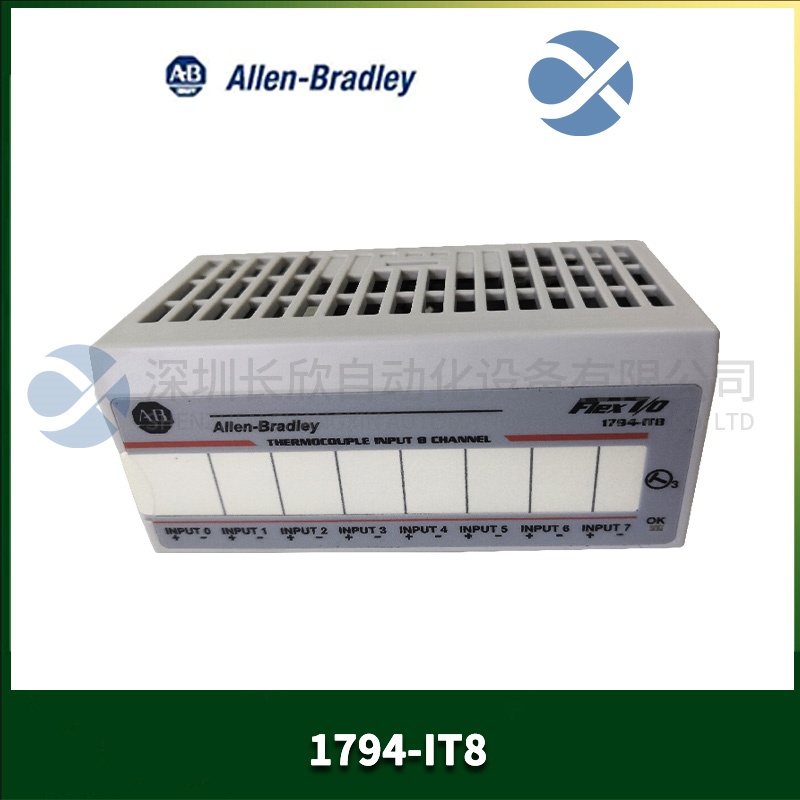

A-B 1794-IT8 热电偶模块 | 原装正品用于1794-AENT等适配器

描述

A-B 1794-IT8 产品概述

在工业现场，温度是最关键也最普遍的工艺参数之一，而测量温度的头号选手，经常就是热电偶。但热电偶那点微弱的毫伏信号，娇气得很，怕干扰、怕冷端温度不准，直接扔给PLC可不行。这时候，就需要 Allen-Bradley 1794-IT8 这样的专业“信号翻译官”出马了。它是罗克韦尔自动化 Flex I/O 分布式I/O系统家族中的明星成员，一块专门针对热电偶信号设计的 8通道模拟量输入模块。

您可以把 A-B 1794-IT8 想象成一个驻扎在设备附近的、高精度的“温度数据前哨站”。它通过可插拔的端子块，直接连接最多8支热电偶。它的核心任务，就是接收这些热电偶产生的、随温度变化而变化的微小电压信号，然后进行三大关键处理：信号放大(把mV信号放大到可处理的电平)、冷端补偿(CJC，自动补偿接线端子处的环境温度，这是保证测量准确度的灵魂)、以及模数转换(A/D转换，变成数字量)。处理完的高精度温度数据，再通过它所在的Flex I/O站(由1794-AENT等适配器领头)，经由EtherNet/IP等网络，实时、可靠地传输给后方的ControlLogix或CompactLogix控制器。这样一来，工程师在编程软件里看到的，就直接是摄氏度或华氏度的温度值了，省心又准确。在系统里，Allen-Bradley 1794-IT8 的价值就是让温度测量变得模块化、分布式、高可靠，把复杂的模拟信号处理难题，在靠近现场的地方就干净利落地解决掉。

A-B 1794-IT8 技术规格

产品型号：1794-IT8

制造商：Allen-Bradley (Rockwell Automation)

产品类型：Flex I/O 8通道热电偶输入模块

输入通道数：8路，差分输入

支持传感器类型：热电偶 (Thermocouple)，类型 J, K, T, E, R, S, B, N

分辨率：16位

精度：±0.1% 量程 (典型，在指定温度范围内)

输入范围：取决于热电偶类型，覆盖各类型对应温度量程

更新速率：所有通道扫描时间 (典型值，如90ms)

共模抑制比 (CMRR)：高，典型 >120 dB @ 50/60 Hz

常模抑制比 (NMRR)：高，典型 >60 dB @ 50/60 Hz

冷端补偿 (CJC)：内置，自动补偿

断线检测：支持，可检测热电偶开路故障

电源需求：由1794系列背板通过适配器供电

工作温度：0 至 60 °C

安装方式：安装在1794-TB3/TB3S等端子基座上，然后卡装在标准导轨

主要特点和优势

这块模块的能耐，全在它对付热电偶信号那些“疑难杂症”的专项功夫上。

专为热电偶深度优化：和通用模拟量模块不一样，A-B 1794-IT8 从硬件到固件都是为热电偶量身定做的。它的输入电路阻抗高，专门适配热电偶的高内阻特性，减少信号衰减。最关键的是内置的高精度冷端补偿电路，它能实时测量模块端子处的环境温度，并在计算中自动补偿掉这个误差。玩过热电偶的都懂，冷端补偿不准，测出来的温度能差出去十几度，而这模块把这个最头疼的问题在内部就给解决了，出来的数据直接就是补偿后的真实温度，可靠性大增。

强大的抗干扰与诊断能力：工业现场电磁环境多乱啊。1794-IT8 的高共模抑制比 (CMRR) 和常模抑制比 (NMRR) 可不是摆设，能有效屏蔽动力电缆、变频器带来的共模和差模干扰，保证那点微弱的mV信号干干净净。它还集成了断线检测功能，热电偶要是不小心断了，模块能立刻感知并上报“开路”故障状态，提醒维护人员处理，而不是给你一个乱跳的错误数据让你猜，这对于安全监控太重要了。

灵活的配置与高精度：16位的分辨率确保了温度变化能被细腻地捕捉。在组态软件(如RSLogix 5000)里，你可以为1794-IT8的每个通道独立选择热电偶类型、工程单位、滤波常数，甚至设定高低报警限值，灵活得一塌糊涂。其±0.1%量程的典型精度，对于绝大多数过程监控和控制系统来说，已经完全够用，甚至绰绰有余。

分布式部署，节省成本：作为Flex I/O模块，Allen-Bradley 1794-IT8 最大的架构优势就是可以放在离测温点最近的地方。热电偶不用拉长长的模拟信号线回中央控制柜，避免了长线传输引入的干扰和信号衰减，直接用更便宜的双绞线走数字网络(EtherNet/IP)回传数据，既提升了信号质量，又节省了布线成本和后期维护工作量。

A-B 1794-IT8: The Precision Thermocouple Interface for Distributed Monitoring

The A-B 1794-IT8 is an 8-channel thermocouple input module from Allen-Bradley’s versatile Flex I/O system, engineered specifically for reliable and accurate temperature measurement in distributed industrial applications. It serves as a dedicated signal conditioner, directly interfacing with J, K, T, E, R, S, B, and N-type thermocouples.

Its core strength lies in its specialized design for low-level TC signals. The module features high input impedance and exceptional common-mode rejection (CMRR) to maintain signal integrity in noisy environments. Most critically, it incorporates integrated cold junction compensation (CJC), continuously measuring and compensating for terminal block temperature variations to ensure high accuracy. With 16-bit resolution, configurable per-channel settings, and open-wire detection, it delivers precise, dependable temperature data. As part of the Flex I/O platform, the 1794-IT8 enables placement close to measurement points, reducing long analog wire runs, minimizing interference, and simplifying system architecture when communicating via networks like EtherNet/IP to controllers such as ControlLogix.

应用领域

这台模块是“温度敏感”型工业应用的常客，哪儿需要精准测温度，哪儿就可能有它的身影。

过程工业是它的主战场。在化工、石化、制药行业，反应釜的温度监控、精馏塔的塔板温度、管道的物料温度，都需要大量热电偶和1794-IT8这样的模块来提供实时数据，用于复杂的PID调节和安全联锁。在食品饮料的杀菌、发酵、烘干工艺中，温度是品质的生命线。

电力与能源行业同样离不开它。电厂的锅炉烟气温度、蒸汽管道温度、发电机轴承温度监测;供暖系统的供回水温度采集，都需要可靠、带诊断的温度输入。

制造业也广泛应用。塑料机械(注塑机、挤出机)的料筒和模具温度控制;热处理炉、烧结炉、玻璃窑炉的炉温多点监控，都对模块的稳定性和抗干扰能力有很高要求。

HVAC与楼宇自动化中，用于大型空调机组、制冷机、换热站的关键温度监测。此外，在试验设备、环境试验箱等需要高精度多点温场测量的场合，A-B 1794-IT8 也是性价比很高的选择。
