A-B PanelView Plus 700 终端 2711P-T10C4D1 | 宽温 工业级设计

描述

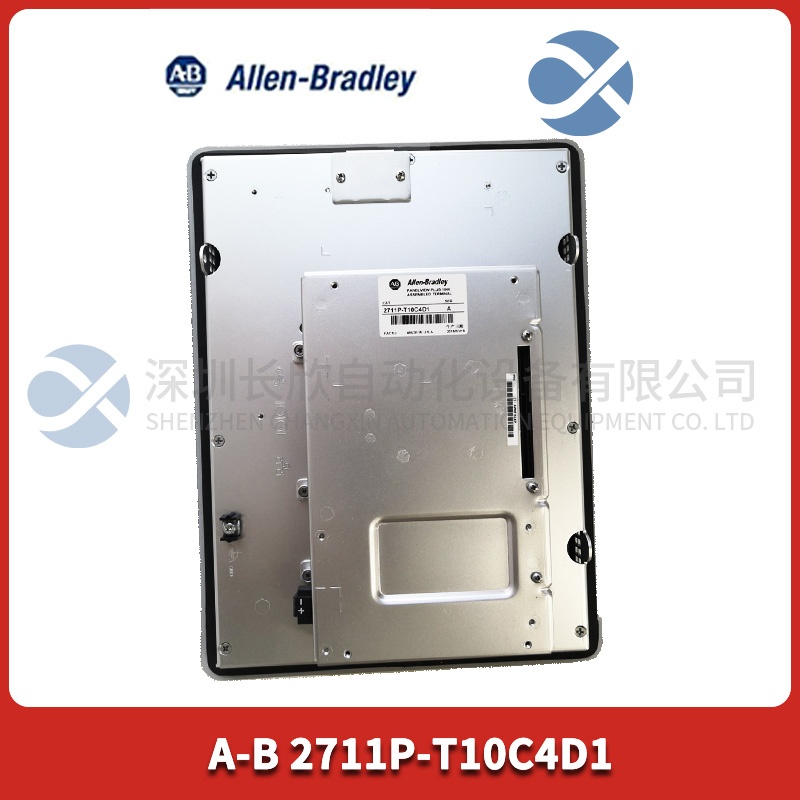

A-B 2711P-T10C4D1 产品概述

在工厂车间里，操作员咋知道机器肚子里正在发生啥?靠的就是像 Allen-Bradley 2711P-T10C4D1​ 这样的“工业眼睛”和“控制双手”。这块终端属于罗克韦尔自动化大名鼎鼎的 PanelView Plus 7​ 系列，具体是700型号(指10.4英寸屏幕)。它不是一台简单的显示器，而是一台完整的、工业加固的计算机，专门用来运行FactoryTalk View Machine Edition (ME)​ 这类人机界面 (HMI) 应用程序。

您可以把 A-B 2711P-T10C4D1​ 想象成整个自动化生产线或单台设备的“驾驶舱”。工程师在电脑上用FactoryTalk View Studio软件设计好图形界面——包含动态的工艺流程图、实时的数据趋势、报警列表、操作按钮等等——然后把这个应用程序下载到这块终端里。通电后，操作员就能通过它那坚固的电阻触摸屏，点按按钮来启停设备，修改配方参数，或者查看当前的压力、温度、速度。更重要的是，当现场某个传感器报警或阀门卡住时，相关的报警信息会立刻、醒目地弹出在 2711P-T10C4D1​ 的屏幕上，并记录在历史里，让维护人员能第一时间锁定故障点。它通过内置的以太网口(通常)或串行口，与后台的ControlLogix、CompactLogix等PLC进行实时数据交换，是打通人机交互最后一公里的关键设备。

A-B 2711P-T10C4D1 技术规格

产品型号：2711P-T10C4D1

制造商：Allen-Bradley (Rockwell Automation)

产品类型：PanelView Plus 7 彩色操作员终端 (700型)

显示屏尺寸：10.4 英寸

显示类型：TFT 有源矩阵彩色液晶

显示分辨率：800 x 600 像素 (SVGA)

触摸屏类型：模拟电阻式 (5线)

前面板防护等级：NEMA 4/4X/12 (室内)， IP65

处理器：高性能 RISC 处理器

内存：标准配置用户内存 (用于存储应用程序和数据记录)

通讯端口：

1个 10/100 Mbps 以太网端口 (RJ45)

1个 RS-232 串行端口 (可用于连接PLC、打印机或作为编程口)

1个 USB 2.0 Type-A 主机端口 (用于数据传输、连接键盘鼠标等)

操作系统：Windows CE (嵌入式)

支持软件：FactoryTalk View Machine Edition

电源要求：24V DC 典型

工作温度：0 至 50 °C

安装方式：面板开孔嵌入式安装

认证：cULus, CE, 等

主要特点和优势

这块屏的厉害之处，在于它把商用显示技术的“好看”和工业环境的“耐造”完美结合在了一起。

坚固的工业级外壳与显示：前面板NEMA 4/4X/12 和 IP65的防护等级是它的金字招牌。这意味着它完全防尘，能承受来自任何方向的水流冲洗，油污、化学喷溅也拿它没辙。操作员戴着厚手套也能准确操作，日常清洁直接用湿布擦就行。高亮度的显示屏确保了在强光照射的车间里也能清晰可读，可视角度很广。

强大的处理与通讯能力：别看它是个“终端”，里面跑着Windows CE系统和复杂的HMI应用，对处理能力要求不低。2711P-T10C4D1​ 的处理器足以流畅运行动态图形、多趋势图和复杂报警系统。内置的以太网端口让它能轻松接入工厂局域网，与多台PLC通讯，甚至可以通过FactoryTalk Linx​ (以前的RSLinx Enterprise) 实现高效的网络数据采集。USB口扩展性极强，插个U盘就能备份历史数据或更新程序。

与罗克韦尔生态系统的无缝集成：这是它最大的软实力。用它和ControlLogix/CompactLogix PLC、FactoryTalk软件搭配，就像一套组合拳。标签 (Tags) 直接引用，不需要复杂的地址映射。工程软件里的图形库和驱动程序都是现成的，大大缩短了开发调试周期。报警和事件能无缝从PLC传递到HMI并记录，诊断起来非常方便。

丰富的功能与可扩展性：它不仅仅是个“画面显示器”。支持数据记录功能，能把关键工艺参数定时记录到内部存储或U盘，为生产分析和质量追溯提供数据。支持多语言运行时切换，适合出口设备。通过附加的通讯模块(如2711P-RN系列)，还能扩展出DeviceNet、ControlNet等网络接口，适应性超强。

A-B 2711P-T10C4D1: The Rugged Operator Portal for Industrial Control

The A-B 2711P-T10C4D1​ is a 10.4-inch PanelView Plus 7 color touch terminal, a cornerstone of Allen-Bradley’s HMI portfolio designed for demanding industrial environments. It functions as a self-contained, hardened computer running FactoryTalk View Machine Edition​ applications, providing the vital visual interface between plant personnel and automation machinery.

Its robustness is defined by a NEMA 4/4X/12 and IP65​ rated front panel, making it dust-tight, oil-resistant, and capable of withstanding washdowns, all while remaining operable with gloved hands. The bright SVGA TFT display ensures clear visibility under various lighting conditions. Powered by a capable RISC processor, it handles dynamic graphics and data logging with ease. Connectivity is central, featuring a built-in Ethernet​ port for seamless integration into control networks (using FactoryTalk Linx), a serial port, and a USB host port for expanded functionality. The 2711P-T10C4D1​ excels within the Rockwell Automation ecosystem, offering streamlined development and reliable communication with CompactLogix/ControlLogix PLCs, making it an ideal, dependable window into machine operation and diagnostics.

应用领域

这块屏的应用面，几乎覆盖了所有有PLC和需要人机交互的行业，是标准化的“人机接口单元”。

汽车制造：在焊装、涂装、总装生产线上，用于监控机器人工作站状态、显示生产计数、呼叫物料、及设备故障诊断。

食品饮料与包装：在灌装机、贴标机、包装机上，用于显示速度、产量、设置配方参数，并进行批次管理。

水处理与市政：用于泵站控制系统，显示液位、压力、流量、设备运行状态，并提供手动/自动切换操作。

制药与化工：在混合、反应、灌装等工序，用于显示温度、压力、pH值等关键工艺参数，并管理配方和报警。

物料输送：控制输送线、分拣系统，显示包裹流量、故障位置及系统状态。

通用机械设备：从注塑机、机床到测试设备，几乎所有OEM厂商的标准控制柜上，都可能选用 PanelView Plus 7​ 作为其控制界面。

相关产品

2711P-T10C4A1：可能是2711P-T10C4D1的早期版本或不同功能变体(如通讯口配置不同)。

2711P-T7C4D1：同系列7英寸屏幕版本，适用于空间更紧凑的场合。

2711P-T12C4D1：同系列12英寸屏幕版本，用于需要显示更多信息的大型画面。

FactoryTalk View Machine Edition 软件：用于开发、下载和维护运行在2711P-T10C4D1上的应用程序的必备工程软件。

PanelView Plus 7 通讯模块：如2711P-RN6​ (DeviceNet), 2711P-RN2​ (ControlNet)，用于扩展网络接口。

安装套件与密封垫：用于面板开孔安装的安装套件和确保防护等级的密封垫圈。
