AB 1756-L61A ControlLogix控制器：2MB内存打造产线核心大脑

描述

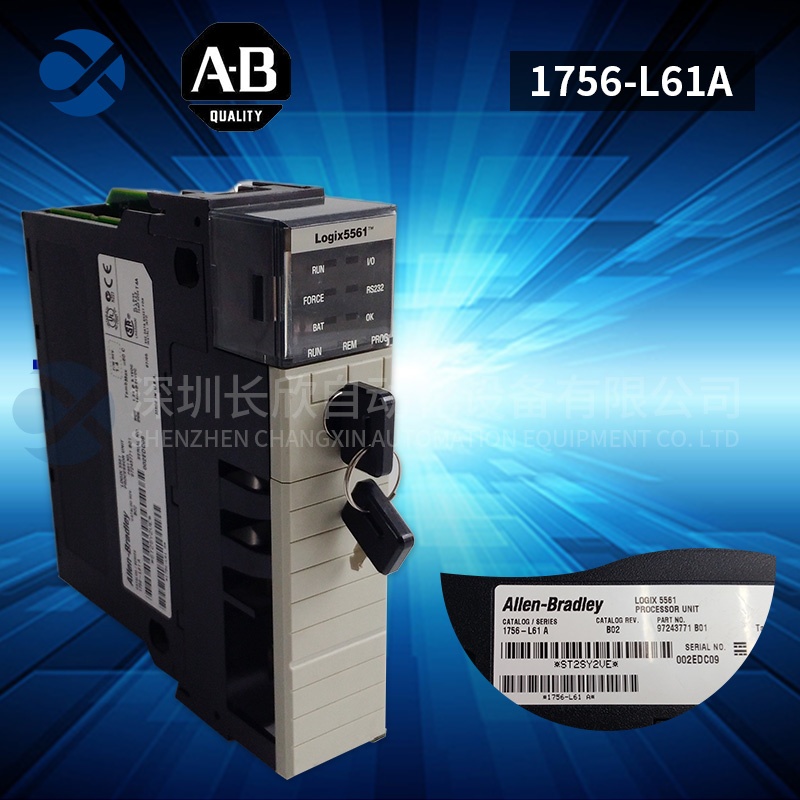

1756-L61A 产品概述

在咱们工控圈子里混，谁不知道罗克韦尔自动化(Rockwell Automation)的威名?而今天咱要聊的这位狠角色，就是Allen-Bradley家族里的中流砥柱——1756-L61A。这可不是什么普通的电子积木，它是ControlLogix平台上的核心大脑，专门负责给那些庞杂的工业生产线发号施令。你想想，一条复杂的包装线或者水处理系统，成千上万个信号进进出出，要是没个靠谱的主心骨，那不得乱成一锅粥?1756-L61A就是来镇场子的，它凭借2MB的用户内存，轻松吞下复杂的逻辑程序，让设备跑得比刘翔还顺溜。

很多老法师都知道，早期的ControlLogix系统里，1756-L61A简直就是标配。它不仅仅是一个处理器，更是一个集成了强大通信能力和灵活扩展性的控制枢纽。无论是处理离散制造中的逻辑互锁，还是搞定过程控制里的PID调节，1756-L61A都能游刃有余。它在自动化系统中的定位非常清晰：就是那个既能干粗活又能绣细花的“多面手”。有了它，你的系统稳定性直接上一个台阶，再也不用担心因为控制器死机而导致整条线停产的尴尬局面，这才是真正的工业级可靠性。

1756-L61A 技术规格

产品型号：1756-L61A

制造商：Rockwell Automation (Allen-Bradley)

产品类型：ControlLogix 5561 控制器模块

用户内存：2 MB

I/O 内存：478 KB

指令执行速度：0.08 ms/k (布尔指令)

内置通信端口：1 x RS-232 (DB9)

支持存储介质：CompactFlash (需配1784-CF卡)

最大数字量I/O点数：取决于配置，通常支持数千点

最大模拟量I/O点数：取决于配置，支持高精度采集

工作温度：0°C 至 60°C

安装方式：1756系列机箱任意插槽

功耗 (5V DC)：约 2.5 W

功耗 (24V DC)：约 0.15 W

主要特点和优势

说起1756-L61A的优势，那真是一箩筐都装不下。首先得提它的“大肚量”，2MB的用户内存在那个年代绝对是豪配，这意味着你可以把更复杂的工艺逻辑、更多的配方数据直接塞进控制器里，不用到处找地方存。对于需要处理大量数据标签 (Tag) 的系统来说，1756-L61A简直就是救星。它的处理速度也是没得说，布尔指令执行时间低至0.08毫秒，这意味着在高速计数或快速联锁保护场景下，它能做出近乎实时的反应，绝不会拖后腿。

再聊聊它的灵活性。这货天生就带着一个RS-232串口，这在老系统改造或者连接一些老旧的扫码枪、打印机时特别管用，省得你再额外买通信模块。当然，作为ControlLogix家族的一员，它最牛的地方在于背板通信。通过无源背板 (Passive Backplane)，它能以极高的速度与机箱里的其他模块交换数据，无论是模拟量输入 (Analog Input) 还是高速计数器 (High-Speed Counter)，数据刷新都快得让你眼花缭乱。而且，它支持在线编辑 (Online Editing)，你在修改程序的时候，生产线不用停，这对那些24小时不停机的化工厂或电厂来说，价值简直无法估量。

此外，1756-L61A的扩展性极强。你可以给它插上EtherNet/IP模块实现联网，也可以挂上DeviceNet去连变频器，甚至通过ControlNet构建冗余系统。这种模块化设计 (Modular Design) 让你的系统随着业务增长随时“扩容”，完全不用担心被淘汰。它的诊断功能也非常强大，面板上的LED指示灯能直观地告诉你到底是电池低了还是I/O强制了，维护起来一目了然。总的来说，1756-L61A就是那种你一旦用上，就会觉得“真香”的控制器，稳定、高效、还特好伺候。

The 1756-L61A stands as a testament to robust industrial engineering, designed specifically for demanding environments where reliability is non-negotiable. Its core architecture leverages a high-speed processor capable of executing complex logic scans with minimal latency, ensuring precise control over critical manufacturing processes. With 2 MB of user memory, it accommodates extensive application code and data structures without compromising performance. The integrated RS-232 port offers immediate connectivity for legacy devices, while its compatibility with the versatile ControlLogix backplane allows seamless integration of advanced communication modules like EtherNet/IP and ControlNet. This controller excels in scenarios requiring high availability and deterministic control, making it a preferred choice for industries ranging from automotive assembly to water treatment. Its rugged design withstands harsh conditions, including wide temperature fluctuations and electrical noise, guaranteeing uninterrupted operation. For engineers seeking a balance of power, flexibility, and proven track record, the 1756-L61A delivers exceptional value, serving as the dependable heart of any sophisticated automation system.

应用领域

你要是问1756-L61A都用在哪儿，那我告诉你，只要有工厂的地方，基本都能看到它的身影。在汽车制造行业，那些焊装线上的机械手协调、总装线上的扭矩控制，背后往往都是1756-L61A在默默发力。它能精准地指挥每一个动作，确保每一辆车的质量都严丝合缝。在食品饮料行业，它对卫生标准和生产节奏的要求极高，1756-L61A凭借其快速的响应能力和稳定的运行表现，完美胜任灌装、包装等关键环节的控制任务，保证产品源源不断地下线。

再看石油化工领域，那可是对安全要求最苛刻的地方。1756-L61A经常作为分布式控制系统 (DCS) 的一部分，或者独立承担关键单元的控制，监控压力、温度、流量等关键参数。一旦数值异常，它能瞬间触发安全联锁，防止事故发生。在水处理厂，从原水净化到污水排放，整个工艺流程的自动化都离不开它。它不仅能控制泵阀的启停，还能进行复杂的PID调节，确保水质达标。甚至在物流仓储行业，那些自动化立体仓库的堆垛机、输送线，也是靠1756-L61A来调度，让货物存取井井有条。可以说，1756-L61A的应用领域覆盖了国民经济的方方面面，哪里需要稳定高效的控制，哪里就有它的身影。

相关产品

1756-L62：这是1756-L61A的“大哥”，拥有更大的内存(750KB用户内存升级为更高容量，具体视版本而定，通常L62为750KB或更高，L63更大)，适合更大型的项目。

1756-L63：ControlLogix系列的高端型号，内存高达7.5MB，处理速度更快，专为超大规模复杂系统设计。

1756-ENBT：EtherNet/IP通信模块，常与1756-L61A搭配使用，赋予控制器强大的网络通信能力，实现远程监控和数据采集。

1756-CNBR：ControlNet通信模块，用于构建高实时性、确定性的控制网络，常用于冗余系统配置。

1756-A7：7槽ControlLogix机箱，是安装1756-L61A及其他I/O模块的常用载体，提供稳定的背板连接。

1784-CF128：128MB CompactFlash存储卡，插在1756-L61A上用于存储大型程序、历史数据或作为启动盘。

1756-OB16D：16点直流输出模块，常与1756-L61A配合，直接驱动现场的继电器、指示灯等执行机构。

1756-IB16D：16点直流输入模块，用于采集现场开关量信号，是1756-L61A感知外部世界的重要触角。

1756-IF8：8通道模拟量输入模块，配合1756-L61A实现高精度的温度、压力等连续量采集。

1756-RM：冗余同步模块，当需要极高可用性时，可与另一台1756-L61A组成热备冗余系统。

安装与维护

安装前准备: 在把1756-L61A请进机箱之前，你得先做好功课。首先，确保你的1756系列机箱电源功率足够，毕竟控制器加上周围的I/O模块都得吃电，别让电源“小马拉大车”。检查背板插槽是否干净无异物，金手指有没有氧化，这可是保证通信顺畅的关键。还要确认你的编程电脑里装好了对应版本的RSLogix 5000软件，不然到时候连不上可就抓瞎了。记得带上防静电手环，这玩意儿虽然皮实，但静电打击也不是闹着玩的，保护好1756-L61A的芯片才是正道。

维护建议: 机器跑起来了，保养也不能落下。定期看看1756-L61A面板上的BAT灯，要是闪红了，赶紧换电池，不然断电后程序丢了哭都来不及。每隔半年一年，停机的时候用压缩空气吹吹机箱里的灰尘，散热不好容易让1756-L61A“发烧”罢工。利用软件的在线诊断功能，时不时查查I/O强制状态和故障代码，把隐患消灭在萌芽状态。如果现场环境比较恶劣，比如粉尘多或者震动大，更要加强巡检力度，确保接线端子紧固，模块插接到位。只要你对1756-L61A像对待兄弟一样上心，它绝对能陪你天长地久，稳稳当当干活。
