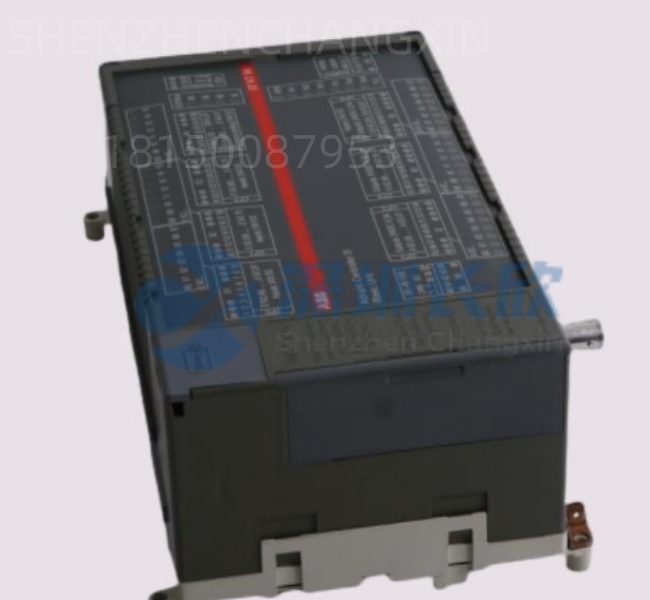

ABB 07KT94 GJR5252100R3261：AC 500-S 系列高速计数器模块，8 通道，250 kHz，用于伺服定位与脉冲测量

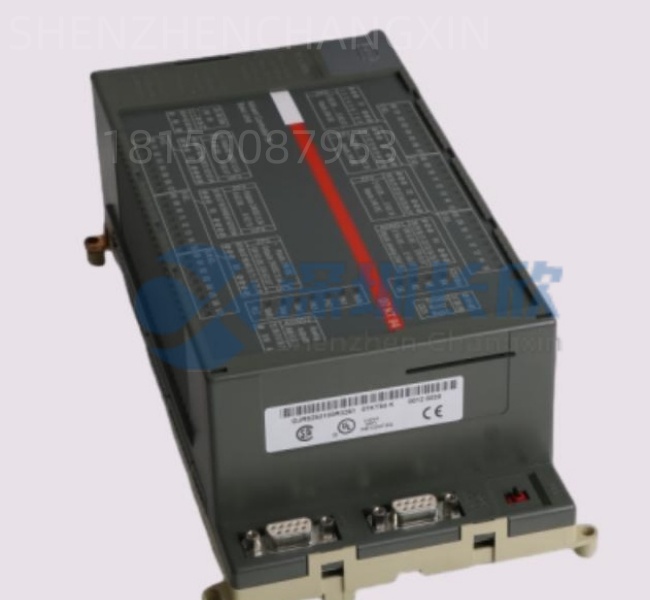

ABB 07KT94 GJR5252100R3261：AC 500-S 系列高速计数器模块，8 通道，250 kHz，用于伺服定位与脉冲测量 - 图片 2

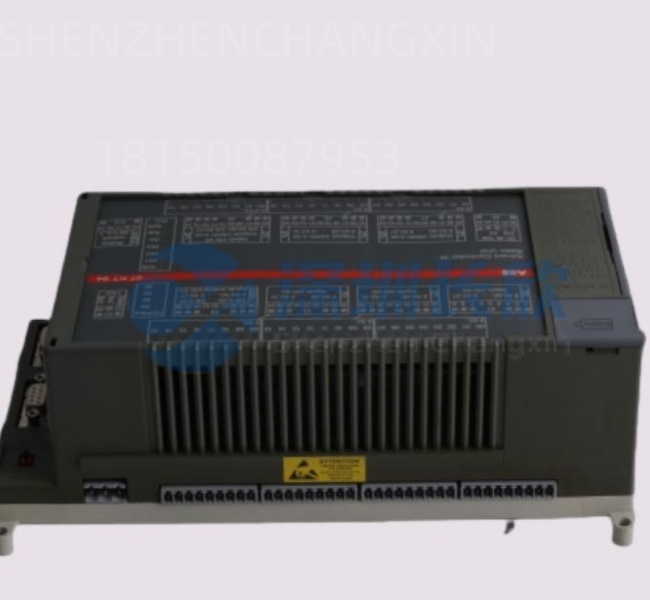

ABB 07KT94 GJR5252100R3261：AC 500-S 系列高速计数器模块，8 通道，250 kHz，用于伺服定位与脉冲测量 - 图片 3
ABB 07KT94 GJR5252100R3261：AC 500-S 系列高速计数器模块，8 通道，250 kHz，用于伺服定位与脉冲测量 - 图片 4

ABB 07KT94 GJR5252100R3261：AC 500-S 系列高速计数器模块，8 通道，250 kHz，用于伺服定位与脉冲测量

ABB 07KT94（GJR5252100R3261）：这款8通道高速计数器模块，是 AC 500-S PLC 系统的“高精度感知单元”！每通道最高支持 250 kHz 脉冲输入，可接增量式编码器（A/B/Z）、脉冲+方向、单相计数等信号。它用在高速贴标机上实时追踪主轴位置，在印刷机中实现套色同步，在灌装线上精准计量流量——真正让普通 PLC 拥有“运动控制之眼”！
通道数：8 路独立
最高频率：250 kHz / 通道
输入类型：ABZ 正交、脉冲+方向、单相加计数
工作温度：–25°C 至 +60°C

立即询价
分类：
  • 联系人：白荣
  • 电话/Phone：+86 18150087953
  • 邮箱/Email：sales@cxplcmro.com
  • QQ：340565517

描述


ABB 07KT94 (GJR5252100R3261) 技术规格

产品型号：07KT94

ABB 订货号(Order No.)：GJR5252100R3261

制造商：ABB Ltd.(瑞士/瑞典)

产品系列：AC 500-S / AC 500-eCo 可编程控制器 I/O 模块

模块类型：高速计数器 / 位置测量模块

适用 CPU：ABB AC 500-S 系列(如 07EA90-SI, 07EA91-SI)

通道数量：8 路独立输入通道

每通道最高输入频率：

• 单相计数：250 kHz

• AB 正交(4x 模式)：250 kHz(等效 1 MHz 边沿)

输入信号类型(可软件配置)：

• 增量式编码器(A, B, Z 相)

• 脉冲 + 方向

• 单相加/减计数

• 上升沿/下降沿计数

输入电压范围：

• “0” 电平：<5 VDC • “1” 电平：15–30 VDC(典型 24 VDC) 输入电流：约 4 mA @24 VDC 电气隔离： • 通道间：无(共地，但信号独立处理) • 模块与背板：500 VAC(加强绝缘) 特殊功能： • 位置锁存(Latch on external trigger) • 中断输出(可触发 CPU 中断程序) • Z 相参考零点复位 • 频率/周期/速度实时计算 状态指示：每通道 LED(绿色 = 信号有效) 安装方式：DIN 导轨(TS-35)，直接插入 AC 500-S I/O 机架 工作温度：–25°C 至 +60°C 防护等级：IP20(室内控制柜) 认证标准：CE、UL 508、IEC 61000-6-2(工业 EMC) 尺寸(W×H×D)：45 × 110 × 90 mm(标准 AC 500 模块宽度) 重量：约 320 g 编程环境：ABB Automation Builder / PG5 2.2(基于 CoDeSys 3.x) 支持 IEC 61131-3 功能块： • CNT(计数器) • HCNT(高速计数器专用库) • ENCODER(编码器位置/速度) ABB 07KT94 GJR5252100R3261 产品概述 在一台每分钟 300 瓶的高速贴标机中，主传动轴以 1800 rpm 旋转，标签必须在 ±0.1mm 精度内贴附。若使用普通数字量输入模块(仅支持 1–10 kHz)，根本无法捕捉高速脉冲，导致标签错位。而 ABB 07KT94 正是为此类高动态场景设计——它将 AC 500-S 这类经济型 PLC 的能力边界大幅拓展。 07KT94 每通道独立处理高达 250 kHz 的脉冲流，通过硬件计数器直接累加，不占用 CPU 扫描时间。其支持 ABZ 正交解码（4 倍频），可从一个 62.5 kHz 编码器信号中解析出 250.000 个位置点/秒。更实用的是 外部锁存功能：当光电开关检测到瓶子到位时，立即冻结当前编码器值，确保贴标位置绝对同步。 说白了，在成本敏感但精度要求高的自动化设备中，07KT94 就是“花小钱，办大事”的关键模块。 主要特点和优势 ✅ 超高采样率：250 kHz/通道，满足绝大多数伺服与编码器应用; ✅ 多模式灵活配置：一模块适配编码器、流量计、接近开关等多种传感器; ✅ 硬件级计数：不依赖 CPU，响应确定、无延迟; ✅ 锁存与中断：支持外部事件精准捕获，实现硬同步; ✅ 无缝集成 AC 500 生态：在 Automation Builder 中拖拽即可调用功能块。 特别值得一提的是它的抗干扰设计。输入电路采用施密特触发器整形 + 数字滤波，可有效抑制变频器、继电器产生的毛刺——这在包装机械中至关重要。 The ABB 07KT94 (GJR5252100R3261) high-speed counter module extends the capabilities of ABB’s AC 500-S PLC platform into demanding motion and measurement applications. With 8 independent channels supporting up to 250 kHz input frequency, quadrature encoder decoding (A/B/Z), latch-on-trigger, and interrupt functionality, it enables precise position tracking, speed calculation, and event synchronization in packaging, printing, material handling, and machine tooling—without the cost of a dedicated motion controller. 应用领域 ABB 07KT94 广泛应用于需要高精度位置/速度反馈的场景： 包装机械：贴标机主轴同步、装盒机凸轮角度追踪 印刷行业：卷筒纸张力控制、多色套准位置反馈 食品饮料：灌装流量累计(脉冲输出流量计) 物料搬运：输送带长度计量、分拣定位 机床辅助轴：刀库位置、转台角度反馈 某华东标签印刷厂用 07KT94 + AC 500-S 替代原三菱 QD62-H，成本降低 40%，套印精度反而提升至 ±0.05mm。 选型指南 / 购买建议 选 ABB 07KT94 GJR5252100R3261.注意以下要点： 仅适用于 AC 500-S / AC 500-eCo 系列，不可用于 AC 800M(DCS 系统); 若需更高频率(>500 kHz)，请选择 07KT98(500 kHz 模块);

编码器电缆务必使用屏蔽双绞线，屏蔽层单端接地至 PLC 柜。

⚠️ 提醒：真品标签印有 “07KT94” 和完整订货号 “GJR5252100R3261”，PCB 丝印清晰。仿品多用低速光耦，高频下丢脉冲。咱们这儿每块 07KT94 都支持通电加载 250kHz 信号测试计数准确性，假一赔十。

常见问题解答 (FAQ)

问：07KT94 能直接读取绝对值编码器吗?

答：不能!它仅支持增量式编码器(A/B/Z)。绝对值编码器需用通信型模块(如 07KT99 支持 SSI)。

问：8 个通道能同时工作在 250 kHz 吗?

答：可以!每个通道有独立计数器，互不影响。

问：需要外接电源给编码器吗?

答：不需要。但若编码器需供电，可从 PLC 24V 母线引出(注意电流容量)。

客户案例分享 / 成功应用解析

去年，一家智能快递分拣系统集成商为降低成本，放弃倍福 CX 系列，改用 ABB AC 500-S + 07KT94.通过 8 通道同时采集 8 条主线编码器，实现包裹实时定位与交叉带同步，系统节拍达 8000 件/小时，客户满意度飙升——在性价比与性能之间，07KT94 找到了完美平衡!

相关产品

ABB 07KT98：500 kHz 高速计数器模块

ABB 07KT99：SSI 接口绝对值编码器模块

ABB 07EA90-SI：AC 500-S CPU 主控(搭配使用)

ABB DI524：普通 24VDC 数字量输入模块(仅 10 kHz)

Siemens 6ES7 138-4DA04-0AB0：西门子 ET200S 高速计数模块

Allen-Bradley 1734-VHSC2：罗克韦尔 POINT I/O 高速计数卡

安装与维护

安装建议：

模块安装在 CPU 附近，减少背板信号衰减;

编码器线与动力线分开走槽，间距 >30 cm;

使用 ABB 推荐的终端电阻(如 120Ω)匹配长距离编码器线。

维护建议：

日常观察通道 LED 是否闪烁正常;

若计数异常，优先检查屏蔽接地与接线松动;

避免在运行中插拔编码器接头(可能引入高压静电)。

07KT94 无风扇、无易损件，设计寿命超 10 年。

产品保障

每一块 ABB 07KT94 GJR5252100R3261 从深圳长欣 [http://www.cnplcdcs.com

]

发出前，均经过：

✅ 8 通道满频(250 kHz)计数精度测试

✅ ABZ 正交解码与锁存功能验证

✅ 高低温循环老化(–25°C ↔ +60°C)

我们承诺：非人为损坏，24 个月内免费换新。技术支持团队由干过 ABB AC 500 全球项目的工程师组成，可远程协助您配置计数模式、调试锁存逻辑。买高速 I/O 核心模块，图的就是个精准可靠——在长欣，你永远不是一个人在战斗!

Every ABB 07KT94 (GJR5252100R3261) supplied by Shenzhen Changxin is rigorously validated for high-frequency signal integrity, counting accuracy, and long-term stability under real-world industrial conditions. We guarantee 100% genuine ABB hardware with full traceability and factory test documentation. Backed by a 24-month warranty and direct access to certified ABB automation engineers, we deliver not just an I/O module—but the precision timing foundation your motion and measurement applications demand. Partner with Changxin, and empower your machines with the responsive, reliable sensing that keeps production fast, accurate, and efficient.
