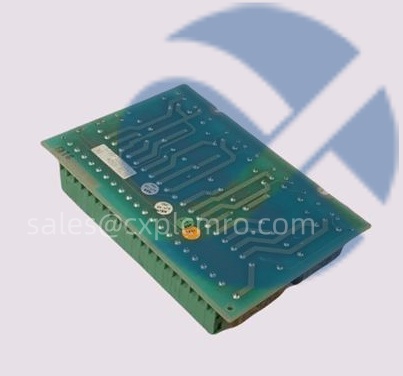

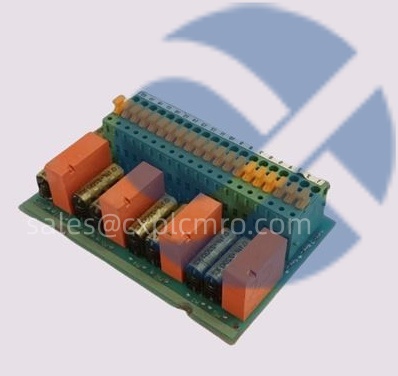

ABB 086318-002 | Advant OCS 系统高性能通信模块（Profibus-DP 主站）

描述

产品概述

在传统 DCS 向分布式架构演进的过程中，现场总线技术是降低布线成本、提升系统灵活性的关键。ABB 086318-002 正是这一转型的核心组件——它是 ABB Advant OCS 及 Advant Controller 31 平台专用的 Profibus-DP 主站通信模块，可直接安装于控制器机架或远程 I/O 站中，将 AC 31 CPU 的控制指令高效分发至数十个从站设备。该模块支持最高 12 Mbps 的传输速率，最多可连接 126 个 Profibus 从站(含中继器)，典型应用包括 TB820 远程I/O站、ACS800 变频器、智能阀门定位器（如 ND7000）等。其深度集成于 ABB 的 Composer 或 ControlIT 工程软件，支持标准 GSD 文件导入与在线诊断，大幅简化系统组态与故障排查。

我在多个大型火电厂辅控系统和化工装置中部署过 086318-002.其价值在“集中控制、分散布置”的架构中尤为突出。例如，在某600MW机组的凝结水精处理系统中，需监控30余个电磁阀、液位开关和 pH 计。若采用硬接线，需敷设数百米电缆;而通过 086318-002 构建 Profibus 网络，仅用一根双绞屏蔽电缆(如 Belden 3075A)即连接所有 TB820 + DI/DO 模块组成的远程站。更关键的是，当某台再生泵的变频器(ACS550)报“过载”时，操作员在 ControlIT 画面中可直接看到 086318-002 上报的从站诊断信息(如“Slave 12: Device Fault”)，无需逐台检查。这种透明化通信诊断能力，使 MTTR(平均修复时间)缩短 60% 以上。ABB 086318-002 不仅是一块通信卡，更是构建高效、可维护分布式系统的“神经中枢”。

技术规格

产品型号：086318-002

制造商：ABB(现 Hitachi Energy)

产品类型：Profibus-DP 主站通信模块(Communication Processor)

适用系统：

ABB Advant Controller 31

ABB Advant OCS(MasterView, Composer 环境)

物理接口：9针 D-SUB（公头），RS-485 电气标准

传输介质：屏蔽双绞线（如 PROFIBUS DP 电缆）

波特率：9.6 kbps, 19.2 kbps, 93.75 kbps, 187.5 kbps, 500 kbps, 1.5 Mbps, 3 Mbps, 6 Mbps, 12 Mbps(软件可选)

从站容量：最多 126 个(地址 1–126)

最大站点距离：1200 米 @ 93.75 kbps(无中继器)

诊断功能：

模块状态 LED(RUN, ERR, COM)

在线从站状态监控(通过 Composer/ControlIT)

支持 GSD(General Station Description)文件配置

安装方式：插入 AC 31 / Advant OCS 专用通信槽位(需匹配底座，如 07KR91 供电)

工作温度：0°C 至 +60°C

认证：CE, UL, IEC 61131-2

主要特点和优势

原生 Profibus-DP 主站，无缝集成 ABB 生态：直接与 TB820 远程站、ACS 变频器、ND 阀门定位器等 ABB 设备协同，无需协议转换。

高速可靠通信，支持复杂拓扑：12 Mbps 高速模式满足实时控制需求，支持线型、树型、星型网络结构(配合有源终端或中继器)。

深度诊断与可视化：在工程软件中实时显示从站通信状态、输入/输出数据一致性及设备特定故障码。

标准化配置，兼容第三方设备：通过导入厂商 GSD 文件，可轻松集成西门子、Phoenix Contact、Turck 等主流 Profibus 从站。

在电力、化工、冶金、水务等行业的远程I/O扩展、电机群控、智能仪表集成等场景中，086318-002 提供了经过全球数千套系统验证的稳定通信解决方案。它让老旧 DCS 系统也能享受现场总线带来的布线简化与智能诊断优势。

The ABB 086318-002 is a high-performance Profibus-DP master communication module designed for the Advant Controller 31 and Advant OCS platforms. It enables the connection of up to 126 remote I/O stations, drives, and smart instruments over a single fieldbus cable, reducing wiring costs by up to 70%. Supporting baud rates up to 12 Mbps and full diagnostic visibility in Composer/ControlIT software, it ensures reliable, real-time data exchange in demanding industrial environments like power plants and chemical facilities. With native support for ABB devices and third-party GSD compatibility, the 086318-002 remains a cornerstone of distributed automation in legacy ABB installations.

应用领域

086318-002 广泛应用于仍在运行的 ABB Advant OCS / AC 31 系统中：

火力/水力发电厂：辅机远程控制(凝泵、循泵)、化学加药系统、脱硫岛 I/O 扩展

石油化工与炼化：罐区监控、火炬系统、压缩机站分布式 I/O

冶金与水泥：除尘系统、冷却水泵群控、料位远程采集

水务与环保：污水提升泵站、加氯系统、污泥脱水单元

Bailey INFI 90 系统升级项目：作为 Profibus 网关替代老旧串行通信卡

特别适用于以下需求：

需将大量现场信号以低成本接入中央 DCS

现有系统使用 AC 31 或 Advant OCS，需扩展通信能力

要求对从站设备进行在线状态监控与故障诊断

项目预算有限，希望避免全系统更换

集成与配置要点

成功部署 086318-002 的关键是网络规划与 GSD 管理。我在一个中东电站项目中曾因终端电阻缺失导致通信间歇性中断。关键经验如下：

物理层规范：

使用专用 Profibus 电缆(如 Belden 3075A 或 LiYCY-TP)

首尾站点必须启用终端电阻(通常模块或从站上有拨码开关)

最大无中继距离随波特率升高而缩短(12 Mbps 时仅 100 米)

GSD 文件管理：

在 Composer 中导入每个从站的 GSD 文件(.gsd)

正确分配从站地址(1–126)，避免冲突

电源与底座：

模块需安装于带供电能力的底座(如配合 07KR91 电源模块)

确保逻辑电源(+5 V)与现场电源(±15 V / +24 V)正常

诊断启用：

在模块参数中启用 “Diagnostic Alarm”

在 ControlIT 画面中关联从站诊断变量(如 %MX12.0 = Slave 12 Fault)

接地与屏蔽：

电缆屏蔽层单点接地(通常在控制柜侧)，避免地环路干扰

⚠️ 注意：086318-002 是 Profibus-DP 主站，不能作为从站使用。若需连接更高层系统(如 AC 800M)，需额外网关。

生命周期与采购建议

ABB 086318-002 目前处于生命周期末期（End-of-Life / Obsolete）。随着 Advant OCS 平台被 AC 800M 取代，ABB 已停止该模块的新件生产。官方渠道已无库存，市场仅存优质二手件或翻新件。然而，全球仍有大量 Advant 系统在役，尤其在电力与重工业领域，因此该模块仍是关键战略备件。

深圳长欣专注于 ABB 老旧系统备件支持，所供 086318-002 均来自正规退役项目拆机件，并经过严格筛选与测试：

外观检查：无物理损伤、金手指无氧化

功能验证：

插入 AC 31 机架，通电自检(RUN/ERR LED 正常)

连接模拟 Profibus 从站(如 TB820 + DI 模块)，验证通信与 I/O 数据交换

测试不同波特率下的稳定性(93.75 kbps, 1.5 Mbps, 12 Mbps)

验证诊断报警功能(模拟从站断电，确认主站上报故障)

兼容性确认：确保与 07KR91 电源及 AC 31 CPU 协同工作

我们提供6个月质保，并可协助提供：

GSD 文件库(常见 ABB 与第三方设备)

Profibus 网络接线图模板

Composer 配置示例工程

For operators maintaining legacy ABB Advant OCS or AC 31 systems worldwide, securing genuine 086318-002 Profibus modules is essential to sustain distributed I/O architectures and modernize field connectivity. While no longer in production, we source only from verified decommissioned assets and perform comprehensive reconditioning. Every unit is tested in a live Profibus network to ensure full functionality. Trust us as your long-term partner for lifecycle support of your ABB automation infrastructure.
