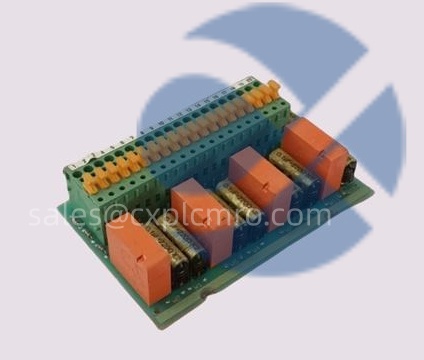

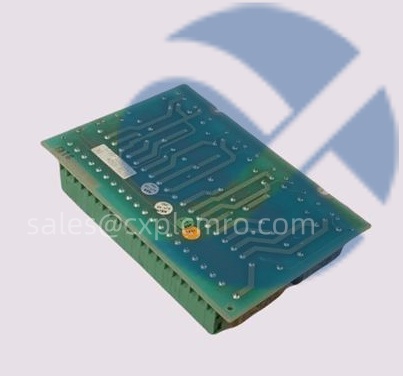

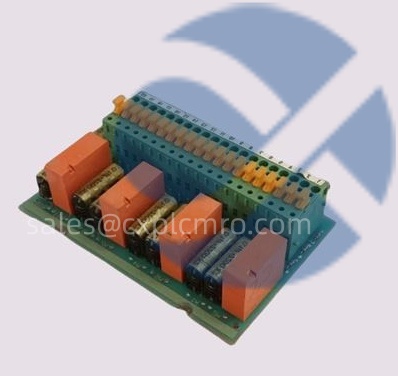

ABB 086372-001 | 驱动器I/O接口主板

描述

产品概述

在工业传动领域，变频器的核心价值在于其精确控制电机速度与转矩的能力，但这背后依赖的是一套复杂的电子控制系统。作为这套系统的“大脑”与“感官”的集成载体，ABB 086372-001​控制板卡在ACS 550系列变频器中扮演着至关重要的角色。它远非一块简单的连接板，而是一个高度集成的电子控制单元，负责将用户的控制意图（来自按钮、模拟信号或网络）转换为驱动功率半导体所需的精确逻辑指令，同时将电机与系统的实时状态反馈给操作者。多年的现场经验表明，驱动器的许多“疑难杂症”——如参数无法保存、特定I/O功能失效、与控制面板通信中断——其根源往往可追溯至这块核心板卡。

ABB 086372-001​的设计体现了功能分区与高集成度的平衡。它通常作为主控板，与负责产生PWM脉冲的门极驱动板和负责高功率转换的IGBT功率模块协同工作。该板卡上集成了微处理器、存储驱动器所有应用程序和用户参数的EEPROM、用于数字输入信号隔离的光耦、处理模拟信号的运算放大器以及RS-485通信收发器等关键元件。其价值在于提供了一个稳定、可靠的信号处理与命令执行平台。当现场技术人员通过控制面板修改一个参数时，指令经由086372-001板卡处理并存储；当PLC发送一个4-20mA速度给定信号时，该板卡上的电路负责将其精确转换为数字量。因此，这块板卡的健康状况直接决定了驱动器的功能性、稳定性以及对复杂应用场景的适应能力，是保障生产线连续运行、避免非计划停机的关键备件。

技术规格

产品型号：086372-001

制造商：ABB

产品类型：变频器控制主板/I/O接口板

适用系列：ABB ACS 550系列交流变频器

核心处理器：专用微控制器

数字输入：通常支持多个可配置的24V DC数字输入点

继电器输出：通常包含1-2个可配置的继电器输出，用于“运行”或“故障”指示

模拟输入：通常支持1-2路模拟输入（0/4-20mA或0-10V），用于速度/转矩给定

模拟输出：通常支持1路模拟输出（0/4-20mA），用于输出频率、电流等实际值

通信接口：内置RS-485接口，支持Modbus RTU等协议；提供与控制面板的连接端口

非易失存储器：集成EEPROM，用于存储驱动参数、故障历史记录

电源：由驱动器内部辅助电源提供（通常为+24V DC,+5V DC,±15V DC）

状态指示：板载LED用于指示电源、通信状态

物理接口：通过多针连接器与驱动器的门极驱动板、键盘及外部端子排相连

主要特点和优势

ABB 086372-001​的核心优势在于其将变频器所需的控制、接口与诊断功能高度集成于一块经过充分验证的硬件平台上，在提供丰富功能的同时，确保了极高的可靠性与便捷的服务性。

首先，信号调理与电气隔离的集成设计保障了控制精度与系统安全。在恶劣的工业现场，控制信号线极易引入噪声和高压瞬变。086372-001​板卡上集成了高质量的信号调理电路和光耦隔离器。例如，其模拟输入通道包含滤波和缩放电路，能将现场变送器送来的微弱电流信号转换为处理器可识别的干净电压信号。其数字输入通道通过光耦实现了控制回路（24V）与处理器逻辑电路（5V）的电气隔离。这种内置的隔离与保护措施，有效防止了现场侧的干扰和浪涌冲击损坏核心处理器，确保了控制命令的准确无误，这是驱动器能在复杂电磁环境中稳定运行的基础。

其次，板载非易失存储与故障记录功能是快速诊断与恢复的关键。该板卡集成的EEPROM不仅存储用户参数，还持续记录最近的故障事件及其发生时的关键状态（如输出电流、直流母线电压）。当驱动器发生故障时，维护人员可以通过控制面板直接读取这些信息，而无需连接电脑。例如，故障记录可能显示“过流”故障发生前，输出电流已缓慢攀升，这有助于判断是机械卡阻还是参数设置问题。在更换故障板卡时，如果旧板的EEPROM区域未损坏，技术人员可以先将参数备份，再下载到新板，这极大简化了更换流程，缩短了停机时间，体现了优秀的可维护性设计。

再者，模块化设计支持高效的板级维修，降低总体拥有成本。当086372-001​板卡因外部短路、雷击或元件老化而失效时，维修策略非常明确：板级更换。相比于将整个驱动器返厂维修或试图进行复杂的芯片级维修，直接更换一块经过测试的、功能完好的086372-001​备件是最经济、最快捷的解决方案。其标准化的连接器和明确的安装位置，使得更换操作可以在受过培训的现场人员手中于短时间内完成。这种设计哲学将平均修复时间降至最低，保护了用户的生产力，是从全生命周期角度降低设备维护成本的典范。

Technical Overview

The ABB 086372-001​is the primary Control and I/O Interface Board​for the ACS 550 series of variable frequency drives.It serves as the central electronic control unit,integrating the drive’s core logic,signal conditioning,and communication interfaces onto a single,robust printed circuit board.

This board hosts the microcontroller that executes the drive’s control algorithms.It is responsible for processing all user commands from digital and analog inputs,generating corresponding control signals for the gate drive unit,and managing the drive’s operational parameters stored in its onboard non-volatile memory.The board incorporates essential signal conditioning and isolation components,such as optocouplers for digital inputs and precision circuits for analog signals,ensuring reliable operation in electrically noisy industrial environments.

Featuring built-in communication ports(e.g.,for the control panel and Modbus RTU),relay outputs,and comprehensive diagnostic logging capabilities,the 086372-001​is fundamental to the drive’s functionality,configurability,and serviceability.Its modular design is key to efficient field maintenance and minimizing downtime.
