产品核心摘要

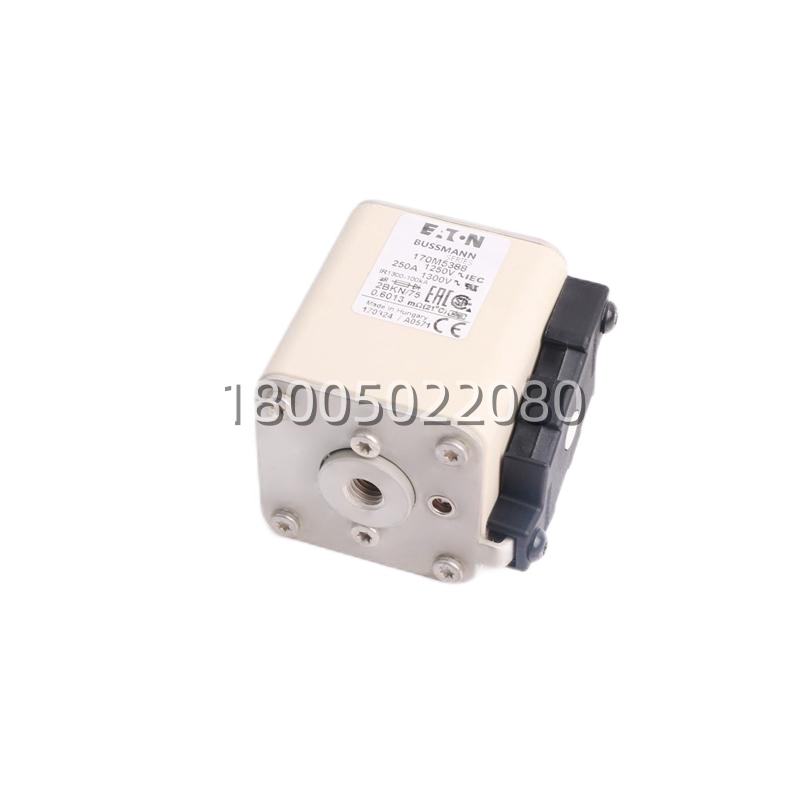

- 型号： 170M5388
- 目录号： PC72UD13C250T
- 订货号： 3AUA0000090404
- 品牌： ABB
- 系列： 半导体保护用快速熔断器
- 核心功能： 为 ABB 中压变频器等设备中的电力半导体器件（如 IGBT）提供短路保护。
- 产品类型： 快速熔断器 (熔断体)
- 关键规格： 额定电流 250A，额定电压 690V，高分断能力
- 成色： 全新原装 (New Surplus)
- 应用提示： 通常用于特定型号 ABB ACS 800/ACS880 等传动柜的直流回路保护。
产品深度介绍在大型变频器的直流母线回路里，熔断器不是可有可无的“保险丝”，而是关键时刻救设备一命的“高速开关”。ABB 170M5388（也常叫 PC72UD13C250T）就是这样一款专为保护昂贵 IGBT 模块等半导体器件设计的快速熔断器。它用在像 ACS 800 这类中压或大功率传动柜里，串联在直流侧。一旦后级发生直通短路这种灾难性故障，它的使命就是在几个毫秒内，抢在 IGBT 炸毁之前，用自己的躯体熔断，把故障电流彻底切断。这个型号的熔断器，设计上有几个关键点。一是“快”，它的熔断特性曲线是精心设计的，要能耐受变频器正常的脉冲电流，但遇到短路电流时必须瞬间动作。二是“高分断能力”，在 690V 电压下，它能安全地分断高达几十甚至上百千安的预期短路电流。更换时，绝对不能用普通工业熔断器或电流电压等级看似相近的熔断器替代。用错了，要么该断的时候不断导致IGBT烧毁，要么不该断的时候误动作造成停机。对于维护人员，手边备一组合格的同型号原厂熔断器，是应对这类故障、快速恢复生产的最可靠保障。关键技术规格
| 参数项 | 规格/描述 |
|---|---|
| 产品型号 | 170M5388 |
| ABB 目录号 | PC72UD13C250T |
| ABB 订货号 | 3AUA0000090404 |
| 额定电压 (Ue) | 690 V AC/DC |
| 额定电流 (In) | 250 A |
| 应用类别/使用类别 | aR (部分范围分断， 半导体保护) |
| 分断能力 | 极高， 通常 ≥ 100 kA (在额定电压下) |
| 熔断器类型 | 快速熔断器 (Fast-Acting Fuse)， 用于保护半导体器件 |
| 物理尺寸 | 特定刀型触头尺寸， 需匹配原装熔断器底座 (如 ABB 的 OT 系列底座) |
| 指示方式 | 通常带机械熔断指示器 (撞针或指示件弹出) |
| 符合标准 | IEC 60269 (或相应国家标准) |
| 典型应用 | 保护 ABB ACS 800, ACS880 等系列中压变频器的直流回路 IGBT/二极管 |
| 更换警告 | 1. 必须断电并确认母线电压已完全消失后再操作。 2. 更换时必须使用同型号、同规格的原厂或认证备件。 3. 通常需要整组更换（如三相或正负母线所有熔断器），以确保特性一致。 4. 更换后需检查熔断器底座触点是否有烧蚀，并按规定力矩紧固。 |
