关键技术规格
| 参数项 | 规格值 | 备注 |
|---|---|---|
| 产品型号 | 170M5388 | ABB 内部型号 |
| 商用/参考型号 | PC72UD13C250T | 行业内通用型号标识 |
| 订货号 | 3AUA0000090404 | ABB SAP 订货编码 |
| 制造商 | ABB | Protistor® 170M 系列 |
| 产品类型 | 半导体保护用快速熔断体 | aR 类 (部分范围分断) |
| 额定电流 (Iₙ) | 250 A | |
| 额定电压 (Uₙ) | 690 V AC | IEC 标准；部分资料标注 1250V AC (Eaton 版) |
| 分断能力 | ≥ 100 kA @ 690V AC | 可安全分断极高短路电流 |
| 使用类别 | aR | 半导体保护专用，非普通 gG/gL 类 |
| 弧前 I²t | ~6500 A²s | 极低，匹配 IGBT 耐受能力 |
| 总焦耳积分 (I²t) | 38500~51500 A²s | 取决于分断电压 |
| 功耗 | ~65W @ 250A | 正常工作时发热量 |
| 熔断指示器 | 中央撞针式 | 熔断后弹出，可配合微动开关 |
| 安装方式 | 螺栓连接 (M10) | 刀型触头，需匹配专用底座 |
| 外形尺寸 | 约 168×80×124 mm | 方形主体，具体以实物为准 |
| 适用标准 | IEC 60269-4, UL 248-13 | 国际认证 |
| 工作温度 | -25℃ 至 +70℃ | 高温需降容使用 |
产品深度介绍

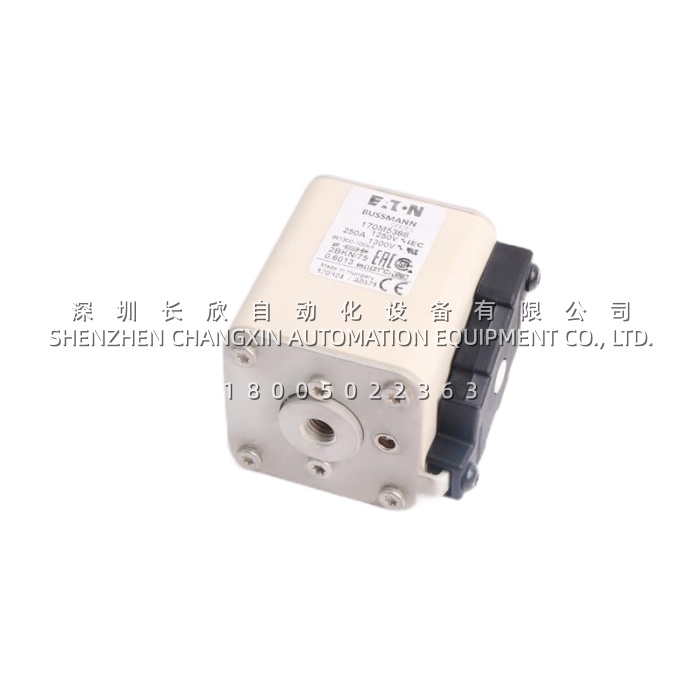

拆开一台大功率变频器的进线铜排，你常会看到那个粗壮的陶瓷方体——两端是闪亮的镀银铜端子，顶部有个小小的撞针。它不是普通线路保护用的保险丝，这是一颗“牺牲自己、保全核心”的高速熔断器，型号就是 170M5388（也叫 PC72UD13C250T，订货号 3AUA0000090404）。
普通 gG/gL 熔断器或断路器动作时间在几十毫秒级别，在 IGBT 或晶闸管面前，这个速度太慢了。功率半导体的短路耐受能力是以微秒计的，故障电流在几毫秒内就能把芯片烧穿炸裂。170M5388 的职责就是在桥臂直通、直流母线短路的瞬间，在几个毫秒内熔断，把 I²t 能量限制在半导体能扛住的水平以下。陶瓷外壳里封装着特殊设计的银熔体和石英砂灭弧介质，故障电流一到，银熔体瞬间气化拉弧，石英砂把电弧分割冷却，彻底切断电流。它常见于 ABB ACS800、ACS880 等中大功率传动柜的直流母线正极或交流进线侧，紧挨着功率模块安装。
选型和备件有一点必须说清楚：绝对不能拿普通工业熔断器替代。 参数看着接近也不行。一是 aR 类熔断器的 I²t 特性是精密匹配半导体耐受曲线的，换错可能该断不断直接炸模块，或者误动作造成无端停机。二是 170M5388 在市场上存在电压参数的差异，部分渠道标注 690V，伊顿 (Eaton) 作为同款产品的供应商则标注 1250V。采购时务必以现场设备的额定电压为准，或核对设备图纸，确保电压等级不低于原装要求。更换时一般建议同组（如三相或正负母线）的熔断器成套更换，以保证特性一致。螺栓需要用规定扭矩拧紧，发热和散热条件直接影响到熔断器的工作寿命
