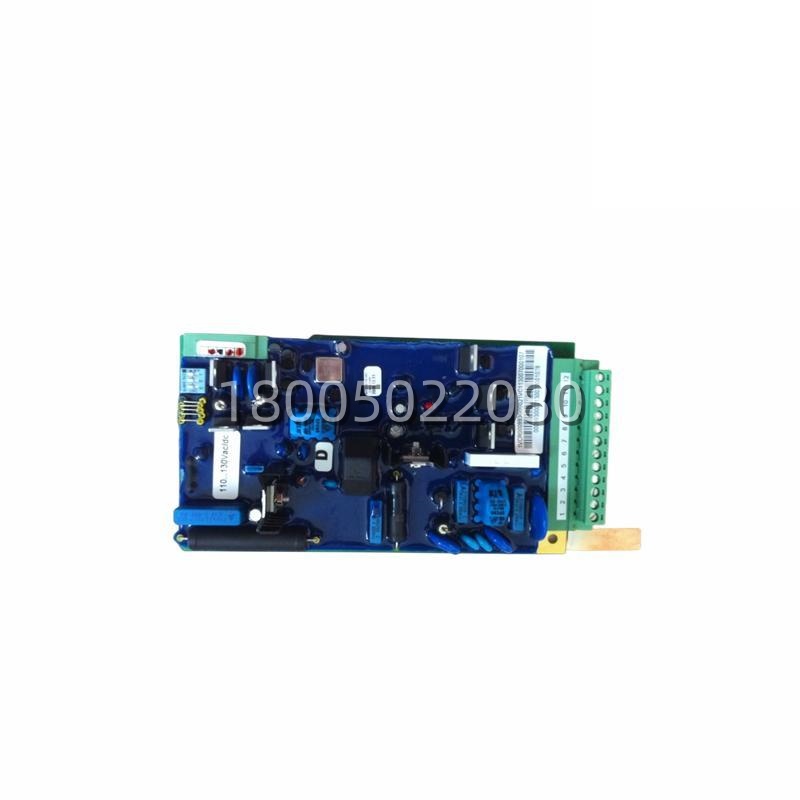

ABB 1VCR000993G0002 | 工业控制电源板 原厂规格

描述

关键技术规格

• 产品类型: 开关电源驱动板 (Switching Power Supply Board)
• 适配设备: ABB VSC 系列 7.2kV / 12kV 中压真空接触器
• 输入电压: 85 – 264 V AC (47 – 63 Hz)，宽电压兼容
• 输出电压: 24 V DC (±1% 线性调整率)
• 输出电流: 10 A (典型负载，峰值依接触器动作而定)
• 额定功率: 约 240 W
• 保护功能: 过压保护 (OVP) / 过流保护 (OCP) / 短路保护
• 工作温度: -25°C 至 +70°C (存储 -40°C 至 +85°C)
• 防护等级: IP20 (柜内安装，防尘防触指)
• 安装方式: 接触器本体插拔式 / 导轨固定 (依具体 VSC 结构)
• 合规认证: CE / UL (典型工业标准，需以原厂手册为准)
• 物理尺寸: 约 120 x 40 x 40 mm (参考值，依批次微调)

产品深度介绍

中压真空接触器如果合闸瞬间电源波动，容易导致吸合无力或拒动，这在煤矿或轧钢线上是大忌。ABB 1VCR000993G0002 就是专为 VSC 系列永磁操动机构设计的电源驱动板，负责把柜内的不稳定交流电整成干净的 24V DC 控制电。现场实测在 85V 到 264V 宽压输入下，输出纹波控制在 150mV 以内，够应付配电室常见的电压暂降。

跟早期的线性电源板比，这块开关电源板效率能到 90% 以上，发热量小，MTBF（平均无故障时间）在连续动作工况下表现更稳。板载的过流和短路保护，能在接触器线圈异常时切断输出，避免波及柜内其他控制回路。太原这边的热力站和矿务局同行反馈，换原装新板后，接触器高频动作时的误信号少了——当然，具体还得看你柜内谐波情况。
