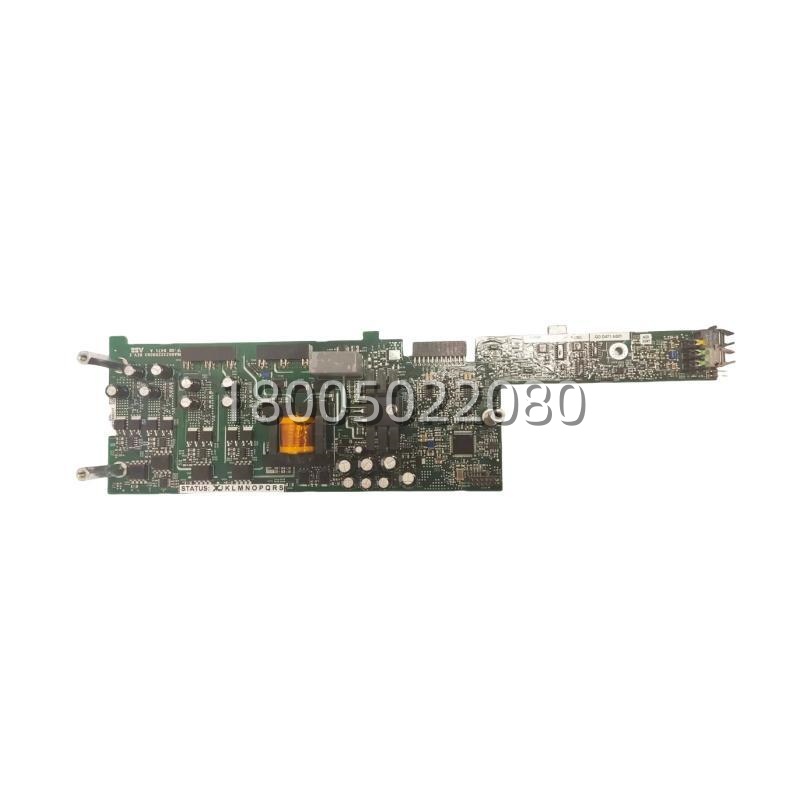

ABB 2UBA002322R0001 | 工业逆变控制备件 原厂规格

描述

关键技术规格

• 产品类型: 高压逆变功率单元控制主板 (HV Inverter Power Unit Control Board)
• 适配设备: ABB 单元串联式高压变频器 / 逆变器功率单元柜
• 处理器: 板载嵌入式低功耗处理器（Pentium III-M / Celeron 级架构）
• 内存配置: 板载 256 MB，预留 144-pin SODIMM 槽可扩至 768 MB
• 固ware/BIOS: 2/4M Phoenix Flash BIOS，支持即插即用
• 通讯接口: RS-232/485、以太网，支持 Modbus、Profibus 协议
• 扩展接口: 1 x PCI 扩展槽，2 x IDE（ATA33/66/100/133）
• 电源管理: 支持 ACPI，兼容 AT/ATX 电源输入
• 工作温湿度: -15°C 至 +60°C，5%-90% RH（非凝露）
• 物理尺寸: 约 200 mm × 110 mm × 50 mm
• 核心功能: PWM 调制控制、过流/过压/过热诊断、单元旁路逻辑

产品深度介绍

功率单元控制板一旦丢波形，整台高压变频器就得报单元故障跳闸。ABB 2UBA002322R0001（底层标 GDD471A001）就是单元串联式高压变频柜里每块功率单元的大脑，接上级光纤指令算 PWM 波形，顺带盯着 IGBT 温度、直流母线电压。实测板载 256 MB 内存跑诊断缓存够用，加 SODIMM 条还能扩到 768 MB——不过现场一般原配就够，除非你跑复杂录波。

跟普通 I/O 板比，这板自带嵌入式运算架构，能独立处理单元级故障（比如单元过热、电容老化），先本地旁路再上报，不用等主控一秒一轮询。在太原周边水泥磨、铁矿破碎线的多粉尘配电室里，原装板的隔离通讯口和固件校验比拆机翻新版稳，MTBF 表现更省心。但得提醒一句，这玩意是纯功率单元控制，要是整机主控报“系统通讯中断”，得先查光纤和顶层控制器，别上来就拔它。
