产品深度介绍

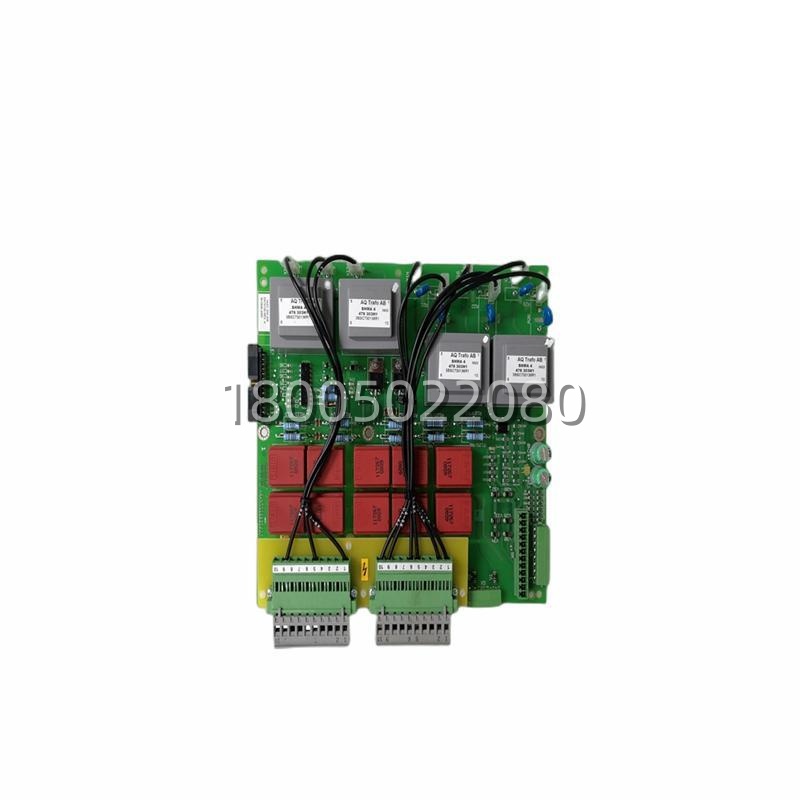

如果你打开ABB中高压传动柜、UNITROL励磁柜或老一代Symphony Plus功率接口柜的门，在一堆散热器和铜排旁边看到这块表面布满了磁环、隔离变压器和小功率器件的PCB——那就是 DATX100。它干的活儿听起来简单：给晶闸管的门极（Gate）送一个干净、准时、足够强的触发脉冲。但实际上这活儿非常吃重：功率侧几百到几千伏的换相尖峰随时想往控制侧串，而触发时机差几个微秒，整流输出波形就歪了。
所以 DATX100 的”灵魂”不在算力，在隔离强度 + 脉冲边沿质量 + 抗脏电能力。4 kV级电气隔离、亚微秒级 rise/fall、可调脉宽——这三个参数合在一起，才是它能在整流器、励磁桥、相位控制回路里站稳脚跟的原因。很多现场故障追到最后，不是CPU错了，而是触发脉冲被干扰”削顶”或延时，桥臂不对称，然后系统开始报触发丢失/相不平衡。
关键技术规格
| 项目 | 规格 / 说明 | 备注 |
|---|---|---|
| 完整标识 | DATX100 · 物料号 3ASC25H208 | ABB官方归类：Pulse transformer board，关税号 85371098 |
| 产品类型 | 脉冲变压器/门极触发驱动板（PCB板卡级） | 非前面板模块；柜内安装 |
| 主要使命 | 隔离式门极脉冲生成 → 驱动 SCR/IGBT | 控制侧低压逻辑 ↔ 功率侧高压隔离 |
| 脉冲通道 | 2 路独立通道 | 每路对应一组桥臂/功率器件门极 |
| 隔离电压 | 4000 Vrms（初级控制侧 ↔ 次级功率侧） | 这是它存在的核心理由 |
| 脉冲上升时间 | < 500 ns | 决定开通延迟一致性 |
| 脉冲 fall time | < 700 ns | 与存储时间/关断特性相关 |
| 脉宽调节范围 | 10 µs ~ 500 µs（可调） | 现场按器件Qg和di/dt需求整定 |
| 最大脉冲重复率 | ≤ 10 kHz 级 | 对工频整流/相位控制足够 |
| 触发输入 | 兼容 5–24 VDC 逻辑电平（控制卡/处理器接口） | 接法依具体柜内图纸 |
| 栅极输出（每路） | 峰值 ~15 V · 峰值电流达 ~500 mA级（磁耦合/变压器耦合输出） | 不是直通驱动，是脉冲变压器隔离耦合 |
| 供电 / 功耗 | 逻辑侧由柜内低压直流母线/控制电源取电（典型通过背板或端子）——以现场图纸标称为准 | 备件商常见标称 24 VDC 域，但板上实际分配走变压器隔离后级 |
| 工作温度 | -20 °C ~ +70 °C | 柜内——别装在散热器热风直吹位 |
| 冷却 | 自然对流（无风扇、无主动制冷） | 合理风道比”耐温指标”更关键 |
| 尺寸（参考） | ≈ 215 × 200 × 35 mm | 板卡形态，安装孔位依柜内支架 |
| 重量（参考） | ≈ 1.03–1.06 kg | 含磁件/变压器重量 |
| 典型应用系统 | ABB UNITROL励磁、中高压ACS/整流传动、SCR整流桥、Symphony Plus功率接口柜、AC800M相关驱动柜 | 必须按你柜内铭牌+图纸确认，别只看型号 |
| 生命周期 | Legacy柜内件——市场流通以 New Surplus / 测试好拆机件为主 | 原厂新生产已极难直接订货 |
