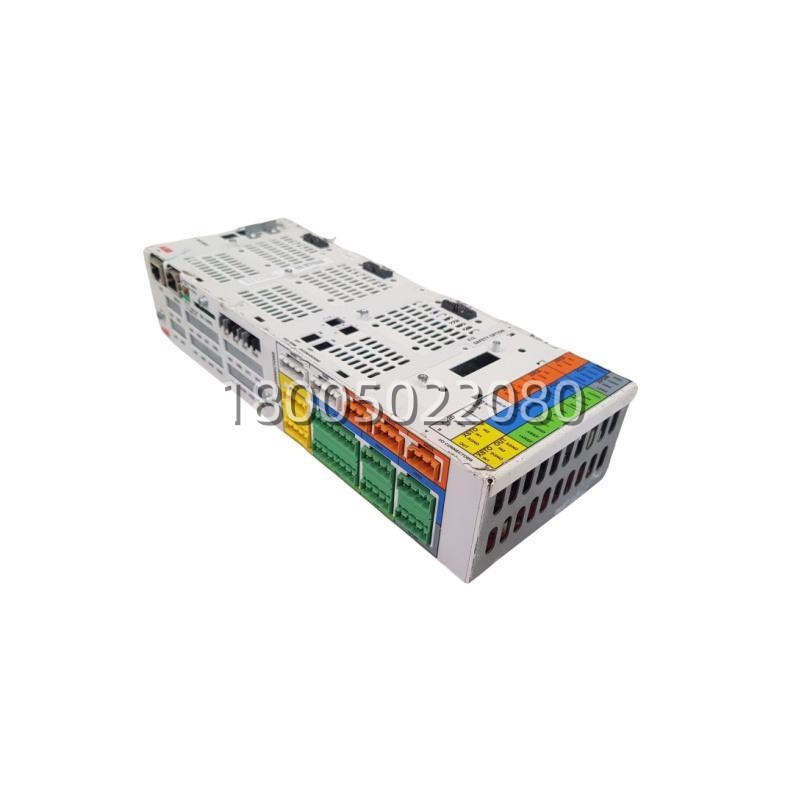

ABB 3AUA0000110429-K | BCU-02 逆变器控制板 32位DSP 现货全新

描述

关键技术规格

• 产品标识：3AUA0000110429-K，对应 BCU-02 基础控制单元 (Basic Control Unit)
• 适用传动系统：ABB ACS880 系列（壁挂式 ACS880-01、柜式 ACS880-04 等）
• 控制处理器：32 位浮点 DSP，负责 DTC 直接转矩控制与闭环算法
• 供电要求：24 V DC（由传动功率单元或外部电源模块供给）
• 安全功能：内置 STO（Safe Torque Off，SIL3 / PL e 等级，2 路独立输入）
• 人机界面：内置 4 行 LCD 显示屏 + 按键，支持 ACP-01 手持面板扩展
• 通讯接口（标配）：RS-485（Modbus RTU）
• 通讯扩展（可选适配）：NETA-01（Modbus TCP / EtherNet/IP）、FENA-11（PROFIBUS DP）、RPBA-01（PROFINET）等 — 需单独采购适配卡
• I/O 能力（板载）：数字输入 6 路 (24 V DC 可编程)、数字输出 2 路（继电器+晶体管）、模拟输入/输出各 2 路、PTC 电机热保护输入 1 路
• 工作环境：-10℃ 至 +60℃（无降容），IP20（柜内安装）
• 参数存储：内置闪存，支持参数备份，更换板卡后可从功率单元自动恢复数据
• 认证：CE、UL、CSA、RoHS 等工业通用认证

产品深度介绍

ABB 3AUA0000110429-K 也就是 BCU-02 控制单元，跟着 ACS880 传动平台推出，在起重、水泥、水处理这些行当里攒了不少现场运行记录。它是逆变器柜里的控制核心，专门管 DTC 直接转矩运算、I/O 调度和总线通讯。

比起老一代 ASC800 的_ctrl 板，这块 BCU-02 把 32 位浮点 DSP 和安全转矩关断（STO）直接做进去了。现场换板不用重敲参数——功率单元存着备份，插上去自恢复，能把停机时间压到几分钟。只要在柜内通风正常、24V 电源干净，控制板 MTBF 通常能跑数万小时，不过粉尘大、谐波强的环境建议定期清灰测端子。

传动柜报“Control Unit Fault”的时候，产线停一秒都肉疼——干过水厂或窑头电气的都懂，这时候先瞅瞅 ABB 3AUA0000110429-K 这块 BCU-02 板卡。它就是 ACS880 变频器的“脑子”，DTC 算法、Modbus 通讯、STO 安全停车全归它管。

实际换原装全新板，断电释能后拔排线、换板、供 24V 上电，参数一般自动从功率板回读——偶尔遇到固件跨大版本的（—比方老柜子是早期 v1.x，新板是 v2.x 往上，得拿 Drive Composer 刷下或核对接线），顺手清清散热风道。太原要是能摸到全新原装库存，比等原厂排产踏实，老产线先保运转要紧。
