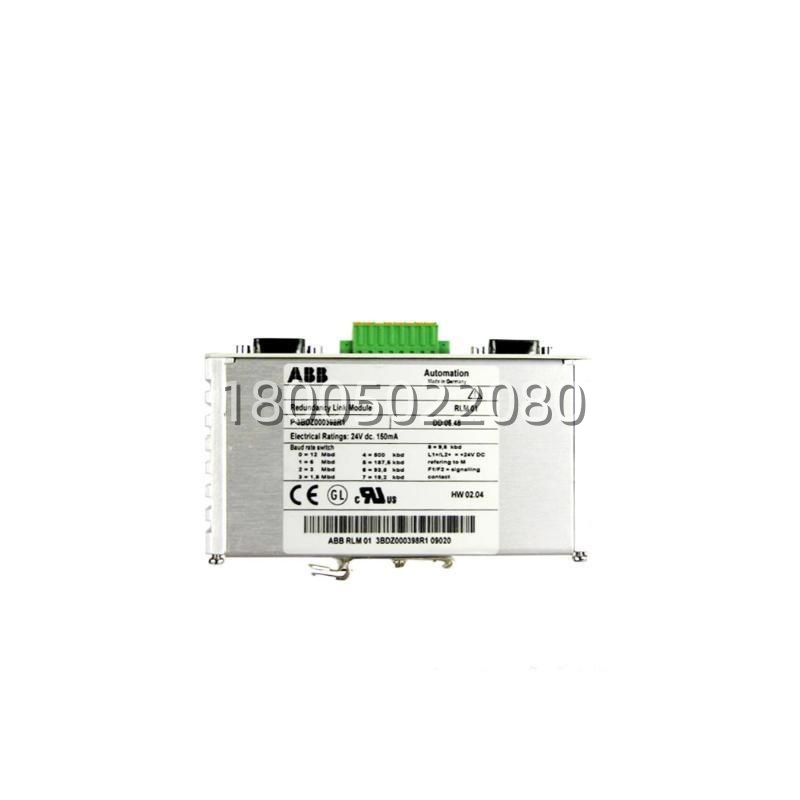

ABB 3BDZ000398R1 RLM01 | PROFIBUS 冗余链路模块 9.6k-12M 现货

描述

关键技术规格

• 产品物料号：3BDZ000398R1
• 模块型号：RLM01
• 品牌 / 系列：ABB RLM 系列 PROFIBUS 冗余链路模块
• 核心功能：双向转换单 PROFIBUS 链路（M）与双冗余链路（A/B），作为有源开关自动选路并放大信号
• 通讯接口：3 × PROFIBUS RS485，9针 Sub-D 连接器（端口标识 A、B、M）
• 支持协议：PROFIBUS DP / FMS
• 传输速率：9.6 kbps 至 12 Mbps（自动识别，由前面板旋转开关或自动协商设定）
• 电气隔离：端口与背板/电源间 500 V AC 测试电压（功能性隔离）
• 供电电压：24 V DC（允许范围 +20 … +33 V DC）
• 典型功耗：约 150 mA @ 24V DC（功率损耗 ≈ 3.6 W）
• 电源连接：8 针端子排（支持 L1+/L2+ 双路冗余 24V 供电）
• 诊断输出：前面板 LED（电源/各端口活动与错误），8 针端子排提供无源报警触点（故障时常开/常闭可配，切换电压 < 60V DC, < 1A）
• 组网能力：单端口最多 31 个 PROFIBUS 从站（加中继器可扩展）
• 安装方式：35 mm DIN 导轨安装
• 尺寸 (H × W × D)：约 134 mm × 56 mm × 70 mm
• 工作温度：0°C 至 +50°C（控制柜内）
• 防护等级：IP20
• 认证：CE, UL, CSA, Germanischer Lloyd（船用，需配合 24V 滤波器）

当 DCS 或 PLC 的 PROFIBUS 主干线断了直接逼停连续制程时，ABB RLM01（3BDZ000398R1）就是掐断单点故障的那道闸。这块冗余链路模块不玩虚的协议转换，而是拿三个 RS485 口（A、B 冗余双路 + M 单路）做有源双向桥接。信号进来先整形放大，哪路先到或健康就往对端转发，单链路断了对端设备根本无感。

挑它主要图总线级冗余不用改上位机程序。模块跑透明配置，不占用从站地址，原有 GSD 文件和网络参数不动，插上轨、供好 24V、旋对波特率就能跑。化工反应釜或输变电场合，建议 L1+ 和 L2+ 双路 24V 进线（端子短接帽取下分开供），模块自身电源故障也会通过报警触点弹给 DCS 记事件。不过别拿它当光纤介质转换器，纯 RS485 电口，长距离抗干扰还得外挂光耦中继。
