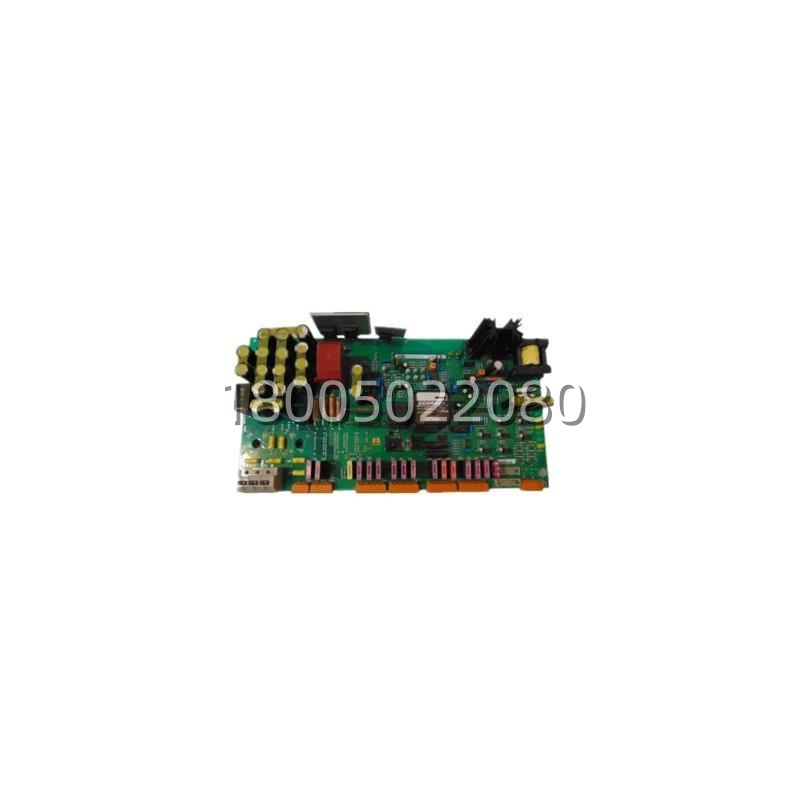

ABB 3BHB000652R0101 | KU C720 AE01 驱动电源板 适配 ACS800 现货

描述

关键技术规格

• ABB 物料编码: 3BHB000652R0101
• 产品标识: KU C720 AE01（常作为 KUC720AE01 控制单元的功率/电源驱动子板）
• 适用系统: ABB ACS800 系列大功率变频器/传动柜（适配至约 2000 kW 级，依整机定）
• 核心功能: IGBT 门极驱动信号分发、功率侧供电调理、过流/过压/过热保护逻辑接口
• 适配电压范围: 支持 380 V 至 1140 V 级高压变频器功率单元（控制侧为低压隔离逻辑）
• 保护阈值: 过流保护 150% 额定电流，过热保护 85°C 触发，过压 120% 额定（典型设定，以整机手册为准）
• 故障响应时间: 保护逻辑响应 ≤ 10 μs（硬件级触发，防止功率器件炸裂）
• 隔离耐压: 控制侧与功率侧之间 ≥ 2500 V AC 隔离（保障低压控制板安全）
• 接口配套: 多与 3BHB003431R0101（接口板）协同工作，通过多针板对板连接器通信
• 工作环境: -25°C 至 +70°C 运行，5%-95% 湿度（非冷凝），柜内安装
• 物理规格: 约 130-210 × 35-140 × 45-130 mm（依具体装机版本，以实物标称为准），重量约 0.5-2 kg
• 安规与制式: 工业级 FR4 板材，符合 IEC变频传动保护标准，原厂 CE / UL 认证批次件

产品深度介绍

高压变频柜突然报“Drive Fault”或者 IGBT 模块异常炸毁，拆开控制抽屉往往得查这块板。ABB 3BHB000652R0101 也就是 KU C720 AE01，是 ACS800 大功率传动系统里的功率驱动兼控制电源板。它一头接 3BHB003431R0101 接口板的低压逻辑，另一头直驱 380-1140 V 级的 IGBT 功率单元，把控制侧的 PWM 信号隔离放大，同时料理板级电源调理。

实测保护响应压到 10 μs 以内，过流设到 150% 额定、过热 85°C 硬切——这对矿山球磨机或钢厂轧机那种瞬时过载工况，等于给几万块 IGBT 模块兜底。对比拆机混料板，原装 3BHB000652R0101 的隔离爬电间距和阻容吸收参数跟整机保护算法严丝合缝，换上去不用重调驱动死区时间。维护注意控制侧 24 V 与功率侧高压共板但隔离，放电不彻底千万别碰功率端子。ACS800 老柜备件直接对原物料码，新传动改造先看整套控制架构还保不保留 KU C720 架构。
