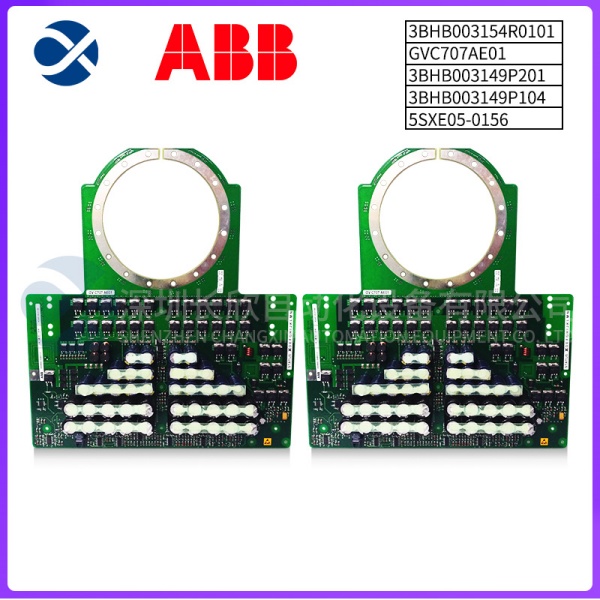

ABB 3BHB003154R0101 GVC707AE01 产品概述

在现代化的化工厂、发电厂、油气平台的中控室里，您看到的可能是运行平稳的流程图和安静的控制台。但您知道吗，这一切平静的背后，是每秒数百万次的数据洪流在高速、有序地奔涌。今天要掰扯的这个ABB 3BHB003154R0101 GVC707AE01.就是这股数据洪流中最重要的“河道管理者”之一。它是ABB旗下顶级分布式控制系统800xA​ 的核心硬件平台——AC 800M高性能控制器​ 家族中专用的I/O通信模块。通俗点讲，如果说控制器的CPU是运筹帷幄的“司令部大脑”，那这块GVC707AE01模块，就是连接司令部与前线千军万马(现场仪表、执行器)的“传令官”和“通信兵总指挥”。

它的工作，一点儿都不轻松。在大型流程工业的DCS里，现场可能有成千上万个I/O点(模拟量、开关量)。如果让CPU直接去跟每一个点“对话”，CPU会累死，效率也极低。所以，ABB设计了这种分层架构：CPU专注逻辑运算和高级控制，而把繁重的、周期性的现场数据采集和命令下发任务，交给专门的I/O通信模块来完成。ABB 3BHB003154R0101 GVC707AE01​ 就是承担这个角色的核心模块。它通过高速的Profibus DP-V1现场总线协议，以主站(Master)的身份，管理着挂接在总线上的大量远程I/O站(如S800 I/O)。它负责周期性地轮询这些I/O站，收集现场的温度、压力、流量、阀位等实时数据，打包后通过控制器背板高速送给CPU;同时，也把CPU计算好的控制输出指令，精准地下发到对应的I/O通道，驱动阀门动作、电机启停。

因此，ABB 3BHB003154R0101 GVC707AE01​ 在自动化系统中的定位极其清晰：它是连接控制层(控制器)和过程层(现场设备)的高速、确定性的数据桥梁。它的性能直接决定了整个控制系统的实时性、稳定性和I/O容量。一块出问题，可能导致大片生产区域的数据中断或控制失灵。在SIL 2/SIL 3等级的安全仪表系统中，它的可靠性更是性命攸关。可以说，它是保障现代流程工业“安稳长满优”运行的、深藏功与名的关键基石。

ABB 3BHB003154R0101 GVC707AE01 技术规格

产品型号：GVC707AE01

完整订货号：3BHB003154R0101

制造商：ABB

产品类型：I/O通信模块

所属控制器系列：AC 800M High Integrity (HI) 系列

主要功能：Profibus DP-V1 主站通信模块

支持协议：Profibus DP-V1 (符合 IEC 61158/EN 50170 标准)

通信速率：9.6 kbit/s 至 12 Mbit/s， 自动检测

物理接口：

通常提供光纤接口 (如 BFOC) 或电气接口 (RS-485)， 具体取决于硬件版本

通过专用连接器接入控制器背板

最大I/O站数：可连接多达124个从站 (实际数量受控制器和配置限制)

每个从站最大数据量：244字节输入/244字节输出

诊断功能：强大的模块级、从站级、通道级诊断

看门狗功能：支持

工作温度范围：0 °C 至 +60 °C

存储温度范围：-40 °C 至 +70 °C

相对湿度：5% 至 95%， 无冷凝

防护等级：IP20. 需安装在控制器机架内

电源：由AC 800M控制器底板通过背板提供

认证：符合相关CE， UL， cULus， ATEX等工业标准

主要特点和优势

这ABB 3BHB003154R0101 GVC707AE01模块，能在ABB最顶级的AC 800M HI控制器家族里站稳脚跟，靠的可不是花架子，而是实打实的、为严苛工业环境打造的硬核实力和卓越性能。

工业级Profibus DP-V1主站的标杆性能：它不仅仅是一个通讯卡，更是一个功能完备的、高性能的Profibus DP-V1主站。V1版本相比基础的DP，增加了非周期数据通信、从站间数据交换等功能，使得它不仅能高效处理周期性的过程数据，还能处理如参数设置、上传下载、事件报警等非周期性任务，通信效率和应用灵活性大大提升。它能自动检测和适应从9.6k到12M的通讯波特率，确保与各种速度的从站设备无缝集成。其强大的驱动和处理器，确保了即使在最大配置、高负载下，也能维持确定性的、毫秒级的循环周期，这是DCS系统实现精准实时控制的生命线。

无与伦比的可靠性与诊断能力：在流程工业，特别是涉及功能安全的场合，设备的可靠性和可维护性至高无上。GVC707AE01​ 模块为此进行了深度设计。其硬件采用工业级元件，能在0-60°C的宽温范围内稳定工作。更重要的是，它提供了从模块自身、到Profibus网络、再到每个远程I/O从站、直至单个I/O通道的多层次诊断。工程师可以在工程师站上清晰地看到网络拓扑、每个从站的在线状态、通讯错误计数、甚至某个具体通道的短路、断路、超量程等故障。这种“透视”般的能力，能将故障定位时间从小时级缩短到分钟级，极大提升了平均修复时间，是保障生产连续性的强大武器。

无缝集成于AC 800M HI高完整性架构：这块模块是专为AC 800M HI系列控制器量身定制的。HI系列是面向高可用性和安全完整性等级应用的设计。GVC707AE01​ 能完美融入这一架构，支持在冗余控制器配置中工作。当主控制器发生故障切换时，其管理的Profibus网络和I/O数据能实现平滑、无缝的切换，确保控制不中断。它与控制器CPU之间的通信通过高速背板进行，延迟极低，数据吞吐量大。在ABB的Control Builder M​ 工程软件中，其配置如同搭积木一样直观，从硬件组态、网络参数设置到I/O映射，全部图形化完成，极大降低了工程实施和后期维护的复杂度。

面向未来的可扩展性与开放性：虽然Profibus DP是一个成熟的现场总线标准，但GVC707AE01​ 通过其强大的处理能力和灵活的配置，依然能很好地服务于现有和未来的系统。它可以连接ABBS800 I/O​ 等高性能远程站，也能集成众多第三方支持Profibus DP的智能设备，如变频器、MCC、分析仪等。这种开放性保护了用户的现有投资，并允许系统随着生产需求的变化而灵活扩展。它是连接传统现场设备与现代化DCS大脑的、既可靠又开放的经典桥梁。
