5SHX14H4502 & 3BHB003230R0101 GVC704 AE01 技术规格（基于行业经验与资料推断）
产品型号：ABB 5SHX14H4502 (IGCT功率模块)

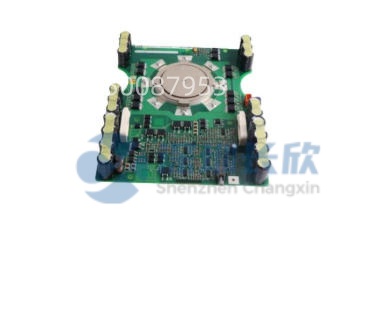

配套驱动板：ABB 3BHB003230R0101 GVC704 AE01 (门极驱动单元)
制造商：ABB
产品类型：反向导通型集成门极换流晶闸管 (RC-IGCT) 及其专用门极驱动板
所属平台：ABB ACS 6000 / ACS 5000 系列中压变频器及类似大功率电力电子装置。
5SHX14H4502 关键参数：
断态重复峰值电压 (Vdrm)：4500 V
最大通态均方根电流 (It(RMS))：650 A
最高工作结温 (Tjmax)：115 °C
封装形式：盘式按钮封装 (Disk Button)
器件配置：单管、反向导通型
开关特性：兼具GTO的高阻断能力和接近IGBT的快速开关速度
3BHB003230R0101 GVC704 关键参数：
主要功能：为 5SHX14H4502 IGCT提供光隔离的门极驱动、保护及监控信号。
电源电压：通常为 +24 VDC 或 +15 VDC，由系统辅助电源提供。
驱动输出：提供正负门极脉冲，确保IGCT可靠开通和快速关断。
保护功能：集成退饱和检测 (DESAT)、短路保护、门极监控及电源监控。
通讯接口：通常通过光纤接收来自上层控制板的PWM信号，实现电气隔离。
状态指示：具备多颗LED，用于显示电源、故障、运行及通讯状态。
工作温度：0°C 至 +70°C(需适应功率柜内环境)。
5SHX14H4502 & 3BHB003230R0101 产品概述
兄弟，玩转兆瓦级的电力，那得是“重器”。在ABB ACS 6000这类巨无霸变频器的功率单元里，核心就是 IGCT 技术。您手里的 ABB 5SHX14H4502.就是这技术的结晶——它不是普通的晶闸管或IGBT，而是集成了门极驱动电路的超级晶闸管。它天生就是为了应对4500V、650A这个级别的功率舞台，比如驱动一台几千千瓦的同步电机。
但再猛的将军也得听号令。这号令就来自 ABB 3BHB003230R0101 GVC704 AE01 这块门极驱动板。它的任务极其关键：把来自控制器的微弱数字信号(通过光纤传来)，变成能直接命令IGCT“开闸”“关闸”的高压大电流驱动脉冲。同时，它还得像贴身保镖一样，时刻监测 5SHX14H4502 的工作状态，一旦发现过流、短路等危险苗头，能在微秒级内强行关断，保护价值数十万的功率模块不被炸毁。所以，这套 5SHX14H4502 + 3BHB003230R0101 的组合，是真正意义上“一个都不能少”的共生关系，共同构成了高压变频器稳定、高效、安全运行的基石。
主要特点和优势
1. 功率器件层面的王者——IGCT技术：
5SHX14H4502 采用的 IGCT (Integrated Gate-Commutated Thyristor) 技术，堪称大功率电力电子的“黑科技”。它完美融合了传统 GTO (Gate Turn-Off Thyristor) 的高阻断电压、大通流能力，以及 IGBT (Insulated Gate Bipolar Transistor) 的快速开关和低驱动功率优点。其极低的通态压降意味着更小的导通损耗，极高的di/dt和dv/dt耐受能力使其开关更稳健可靠。这种技术特别适合多电平拓扑的中压变频器，能直接输出高质量的正弦波电压，对电机非常友好。
2. 智能精准的驱动守护神——GVC单元：
3BHB003230R0101 GVC704 驱动板的核心价值在于“精准”与“保护”。它采用光纤隔离通讯，彻底杜绝了功率侧对控制侧的电磁干扰。其驱动电路经过精心设计，能提供满足IGCT最佳工作特性的门极电流波形，确保开关过程既快速又损耗最小。集成的高级保护功能是其最大亮点：退饱和检测 (DESAT) 能在IGCT发生短路时瞬间(<2μs)识别并关断;有源钳位功能能抑制关断过电压;门极监控能实时反馈驱动状态。这相当于给功率模块上了多重保险。
3. 高可靠性与易于维护的设计：
整套方案针对工业严苛环境设计。5SHX14H4502 采用压接式封装，无需焊接，热阻更小，散热更优，寿命更长。3BHB003230R0101 板卡模块化设计，支持在线更换(需遵循安全规程)，并配有清晰的诊断指示灯。当系统报警时，能快速定位是功率模块问题还是驱动板问题，极大缩短了故障排查和维修时间，提升了设备的可用性。
The ABB 5SHX14H4502 and 3BHB003230R0101 GVC704 AE01 represent a critical matched pair for high-power, medium-voltage drive systems. The 5SHX14H4502 is a Reverse Conducting Integrated Gate-Commutated Thyristor (RC-IGCT), a powerhouse semiconductor capable of blocking 4500 V and conducting 650 A RMS. Its integrated gate unit allows for fast, efficient switching, making it ideal for demanding multi-level converter topologies found in ABB’s ACS 6000 series drives.
The 3BHB003230R0101 is the dedicated Gate Voltage Controller (GVC) for this IGCT. It serves as the intelligent interface, translating fiber-optic PWM signals from the central controller into precise, high-current gate pulses. Its paramount role is protection: featuring Desaturation (DESAT) detection, active clamping, and comprehensive monitoring, it safeguards the valuable IGCT from catastrophic failures during faults. This synergy between the robust power switch and its smart driver ensures maximum reliability, efficiency, and operational safety in megawatt-class applications like rolling mills, mine hoists, and high-power compressors.
应用领域
这套组合是“重工业的心脏起搏器”，专攻那些对动力和可靠性要求极高的领域。
首当其冲是冶金行业。大型板带热连轧机的主传动，功率动辄十数兆瓦，对动态响应和过载能力要求变态。基于 5SHX14H4502 IGCT的变频器能提供极其平滑且强大的转矩，确保钢板厚度和板形的精确控制。驱动板 3BHB003230R0101 的快速保护功能，能有效应对轧制过程中的冲击负载，防止因过流而损坏设备。
第二是矿山与港口。超深矿井的多绳摩擦式提升机，提升重量大、运行速度高，安全为天。IGCT变频器提供平稳的加速和精确的停车控制。其驱动系统的可靠性直接关乎生命财产安全。港口大型岸桥（集装箱起重机） 的起升和大车机构，也需要这种大功率、高可靠性的传动方案。
第三是油气与化工。长输管线上的电驱压缩机，需要变频器提供稳定的转速和转矩来维持管道压力。设备常年在野外无人值守，对功率单元和驱动板的长期免维护运行能力要求极高。这套组合的高温耐受性和坚固设计能很好地满足要求。
第四是船舶电力推进。现代大型船舶采用吊舱式电力推进系统，其核心变流器功率巨大。IGCT技术因其高功率密度和可靠性，成为优选方案之一。3BHB003230R0101 驱动板在抗振动、抗盐雾腐蚀方面的设计，也适应了严苛的船用环境。
选型指南 / 购买建议
老总，选这套东西，可不能光看型号，里面的门道深着呢。
第一，确认绝对匹配性。这是高压备件的生命线。必须核实您旧功率单元上 IGCT模块的完整型号和 驱动板上的完整物料号及版本代码。5SHX14H4502 可能有不同的后缀(代表电压等级、电流等级或封装微调)，3BHB003230R0101 GVC704 AE01 中的“AE01”也是特定版本标识。必须一字不差，完全对应。最好的办法就是拆下旧件，拍照对比。
第二，理解“套件”概念。在高压变频器维修中，IGCT模块和其对应的门极驱动板通常被视为一个“套件”。如果IGCT损坏，强烈建议同时检查并考虑更换对应的驱动板，因为IGCT的故障(尤其是短路)很可能已经对驱动板造成了冲击损伤。只换一个，另一个带病工作，可能导致新件再次损坏，损失更大。
第三，评估系统状态与冷却。更换前，必须检查功率单元的冷却系统(水冷板或风道)是否通畅，直流母线电容是否老化，电流传感器是否正常。一个健康的系统环境是新模块长期稳定运行的前提。同时，记录变频器的故障代码和序列号，有助于进行更精准的技术分析。
第四，选择具备测试能力的供应商。像我们深圳长欣这样的专业供应商，不仅能提供原装匹配的套件，更能对驱动板进行上电测试和模拟信号测试，确保其输出波形和保护逻辑正常。对于IGCT模块，我们也会进行严格的静态参数测试。这能最大程度确保您更换后一次成功，避免反复折腾和停产损失。
常见问题解答 (FAQ)
问：变频器报“SHORT CIRCUIT”故障，检查发现一个 5SHX14H4502 IGCT模块击穿。为什么建议把对应的 3BHB003230R0101 驱动板也一起换掉?
答：这是个血泪教训总结出的经验。IGCT发生短路时，巨大的故障电流会流过其门极回路，极有可能对驱动板上的输出级芯片、保护电路甚至电源部分造成“内伤”。这种损伤可能不是立即致命的，但会导致驱动脉冲波形畸变、保护阈值漂移。如果只换IGCT，这块“带伤”的驱动板继续工作，很可能无法在下次微秒级的故障中有效保护新IGCT，或者其畸变的驱动信号本身就会导致IGCT损耗异常、过热甚至再次损坏。为了彻底排除隐患，成套更换是最稳妥、最经济的选择。
问：如何判断 3BHB003230R0101 驱动板的好坏?可以自己测量吗?
答：严禁在板卡安装于设备上时进行带电测量！ 高压危险!拆下板卡后，可进行初步检查：
目视：看有无烧痕、鼓包电容、炸裂芯片。
静态测量（断电）：用万用表测量电源输入端子是否短路;测量驱动输出端子之间的正反向电阻，判断输出级是否击穿。
上电测试（需专业设备）：在隔离的测试台上，施加正确电压，观察指示灯，用示波器测量驱动输出波形是否正常。此项操作复杂且危险，强烈建议由专业人员进行。
问：新到的 5SHX14H4502 和 3BHB003230R0101 套件，安装前需要注意什么?
答：第一，防静电：全程佩戴防静电手环，触摸模块前先触碰接地的金属释放静电。第二，清洁：用无水酒精和无尘布清洁IGCT安装面(散热器)和驱动板连接器，确保无氧化、无污物。第三，润滑：在IGCT金属底座与散热器接触面涂抹薄薄一层指定的导热硅脂(如Dow Corning DC340等)，以改善热传导。第四，力矩：安装IGCT的压紧螺丝或卡箍时，必须使用扭矩扳手，严格按照手册规定的力矩值操作，过紧或过松都会影响散热和接触，导致失效。
