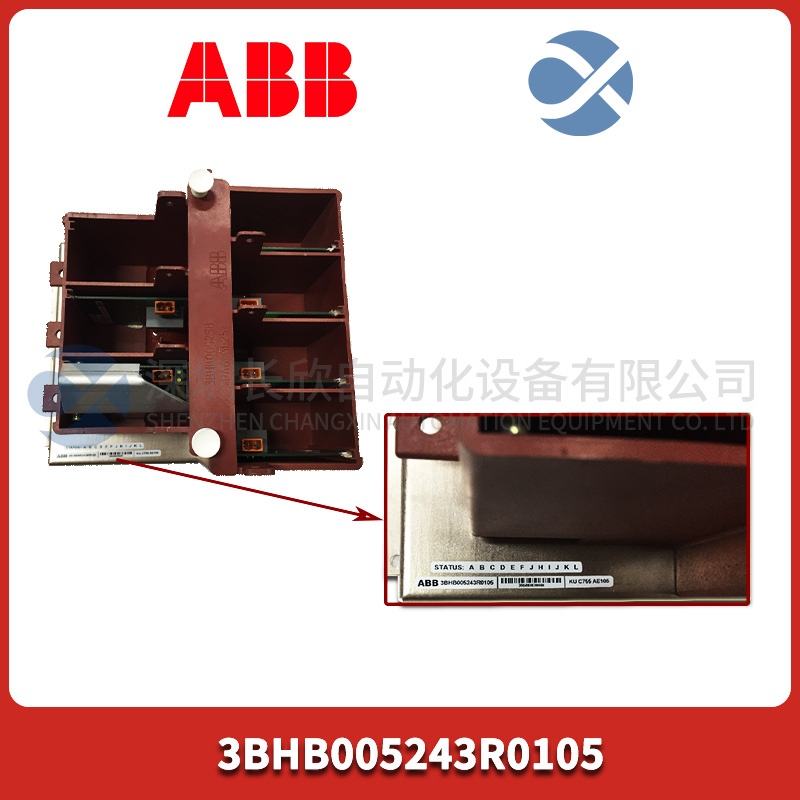

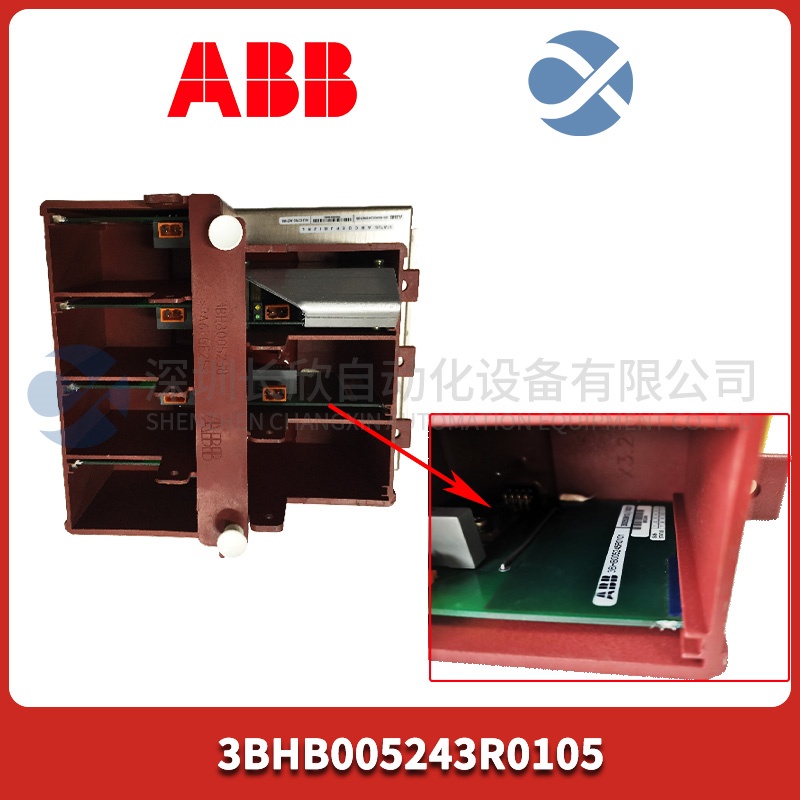

3BHB005243R0105 产品概述
在ABB的大功率变流器王国里，如ACS6000、ACS6000C、PCS6000甚至大型静止无功补偿器(SVC/STATCOM)的功率单元中，3BHB005243R0105 这类板卡扮演着至关重要的“执行者”角色。它是一块高压门极驱动板 (Gate Driver Unit)。
您可以这样理解：系统的控制板(如我们之前讨论的GVC、3BHE系列)是发出指令的“大脑”，功率模块(5SHY/5SHX系列)是执行动作的“肌肉”，而3BHB005243R0105 就是连接大脑和肌肉的“运动神经元”和“神经腱梭”。它的核心任务非常专一且致命：将来自控制器的、能量微弱且与高电压主回路不隔离的PWM(脉冲宽度调制)或开关信号，转换成一个能够安全、快速、可靠地导通或关断高压IGBT(绝缘栅双极型晶体管)或IGCT(集成门极换流晶闸管)的强电流门极脉冲。
这个过程绝非简单的放大。3BHB005243R0105 内部集成了高隔离电压的光电耦合器或脉冲变压器，确保控制侧(低压)与功率侧(高压，可达数千伏)之间的电气安全隔离。它提供精确的门极电压(通常为正负十几伏)和足够的瞬时电流，以优化功率器件的开关速度，减少开关损耗。更重要的是，它实时监测功率器件的工作状态，一旦检测到直通短路等致命故障，能在几微秒内快速关断驱动信号并上报故障，防止昂贵的功率模块炸毁。因此，这块驱动板的性能和可靠性，直接决定了整个功率单元乃至整套传动系统的稳定性、效率和安全性。
3BHB005243R0105 技术规格
产品型号：3BHB005243R0105
制造商：ABB
产品类型：高压门极驱动板
驱动对象：为特定型号的ABB高压IGBT或IGCT模块设计
输入信号：通常为光纤维绕输入，实现高压隔离
输入电压：接收来自控制板的PWM信号
输出驱动能力：提供正负门极电压(如+15V/-10V)，峰值输出电流数安培至数十安培
短路保护功能：集成Vce(集电极-发射极电压)去饱和检测或类似保护，动作时间<10μs
故障反馈：通过光纤或数字信号将故障状态(如短路、欠压、过温)反馈给控制器
电源要求：需要多路隔离的辅助电源供电(如+24V, +5V, +/-15V等)
工作温度：0 至 70 °C (存储温度可能更宽)
防护等级：通常为IP20.安装在功率单元柜内
尺寸与安装：板卡式，通过螺钉或导轨安装在功率模块附近
认证：符合相关安全与EMC标准
主要特点和优势
这块驱动板的优势，体现在其为极端功率应用所打造的精准、快速和保护上。
纳秒级精度的驱动与保护：3BHB005243R0105 的核心价值在于其极短的信号传输延迟和故障保护时间。其内部电路经过优化，确保控制指令到功率器件门极的延迟极小且一致，这对于实现精确的PWM控制和多模块并联均流至关重要。其集成的去饱和检测 (Desat Detection) 等功能，能在功率器件发生短路后数微秒内识别并安全关断，这是防止“雪崩”式故障扩散、保护价值数十万功率模块的关键技术。
极高的电气隔离强度：驱动板必须承受功率模块集电极对地(即对驱动板地)的数千伏高压。3BHB005243R0105 采用高级别的隔离设计(光隔离或磁隔离)，其隔离电压通常高达10kV以上，有效阻断了主回路高压窜入低压控制系统的风险，保障了整个控制系统的安全。
强大的驱动能力与优化的开关轨迹：为了快速对IGBT/IGCT的栅极电容充电放电，驱动板需提供足够大的瞬态电流。3BHB005243R0105 的输出级经过精心设计，既能提供快速的开关速度以降低损耗，又能通过门极电阻调节等方式，避免过高的dv/dt和di/dt，从而在开关损耗和电磁干扰(EMI)之间取得最佳平衡。
全面的诊断与状态反馈：该板卡不仅是个“哑巴”执行器，更是个智能传感器。它能实时监测自身电源状态、温度以及功率器件的健康状态，并通过独立的光纤通道将详细的故障代码和状态信息实时上报给主控制器，实现预测性维护和快速故障定位。
为严苛环境设计的鲁棒性：从元器件选型到PCB布局，都考虑了高dv/dt噪声、高温、振动等恶劣的柜内环境。其坚固的设计确保了在变频器生命周期内极高的平均无故障时间(MTBF)。
ABB 3BHB005243R0105: The Mission-Critical Gatekeeper for High-Power Semiconductors
The ABB 3BHB005243R0105 is a high-performance gate drive unit (GDU) designed for the demanding environment of medium-voltage, high-power converters such as the ACS6000 series. Its fundamental role is to act as the intelligent, isolated interface between the low-voltage control system and the high-voltage power semiconductors (IGBTs/IGCTs).
This board receives low-power PWM commands via an optical fiber interface, providing essential galvanic isolation from the multi-kilovolt power circuit. It amplifies these signals to deliver the precise, high-current gate pulses required for fast and reliable switching of the power devices. A core strength is its integrated short-circuit protection, typically using desaturation detection, which can identify a fault and safely shut down the gate drive within microseconds, preventing catastrophic failure. The 3BHB005243R0105 also features robust diagnostic capabilities, monitoring its own health and the power device status, and reporting back via a separate feedback channel. Engineered for high noise immunity and thermal resilience, it ensures the safe, efficient, and reliable operation of the converter’s power stage under the most strenuous industrial conditions.
应用领域
ABB 3BHB005243R0105 的应用完全跟随其所属的高端大功率变流系统，主要集中在需要极高可靠性和动态性能的重工业领域。
高性能中压传动 (ACS6000/ACS6000C)：用于驱动矿山提升机、港口巨型卸船机、大型压缩机、轧机主传动等关键设备，其驱动板的可靠性直接关乎生产安全和效率。
同步电机变频启动 (SFC/LCI)：在启动大型燃气轮机、抽水蓄能机组时，其变流器对驱动和保护的速度要求极高，3BHB005243R0105 这类驱动板是满足其苛刻动态性能的基础。
静止同步补偿器 (STATCOM) / 有源滤波器 (APF)：用于电网无功补偿和諧波治理，需要功率器件快速、精确地开关，驱动板的性能决定了装置的动态响应速度和输出波形质量。
高压直流输电 (HVDC) 换流阀：在基于电压源换流器(VSC)的HVDC工程中，其子模块的IGBT驱动板需要与此同等级别的性能和可靠性。
新能源发电 (大型风电变流器、光伏逆变站)：在集中式大型变流站中，也可能采用此类高可靠性的驱动方案。
