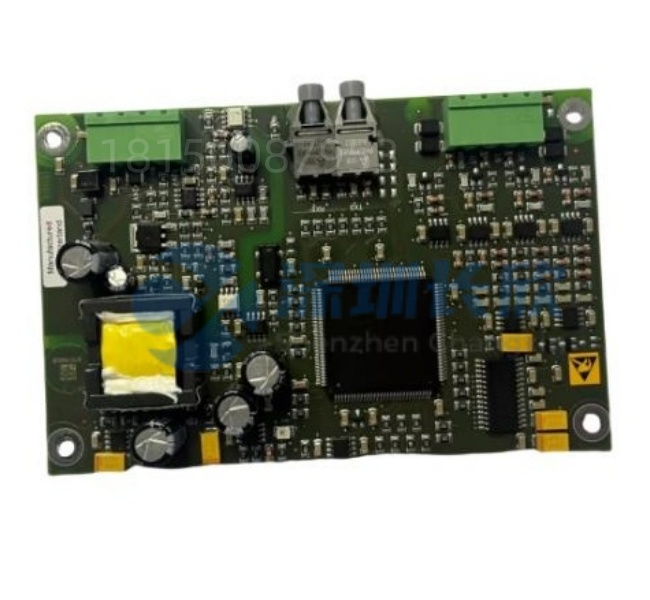

ABB 3BHE015412R0101 技术规格
产品型号：ABB 3BHE015412R0101
制造商：ABB
产品类型：通信接口模块(Communication Interface Module)，型号 CI854
适用平台：ABB AC 800M / 800xA 分布式控制系统(DCS)
主控CPU兼容性：PM856. PM860. PM864. PM865 等
通信协议：PROFIBUS-DP(Class 1 & 2 Master)
物理接口：
• 通道A：RS-485(DB9母头)，支持终端电阻开关
• 通道B：光纤(ST接口)，支持环网或点对点
传输速率：9.6 kbps – 12 Mbps(自动/手动配置)
最大从站数量：126 个/通道(含中继器)
最大I/O数据量：244 字节输入 + 244 字节输出/从站
冗余支持：是(双CI854 + 冗余CPU，实现通信链路热备)
热插拔：支持(在冗余或非关键系统中)
前面板指示：
• RUN(绿)：模块运行正常
• ERR(红)：通信故障/配置错误
• COM A / COM B(黄)：通道A/B数据活动
安装方式：插入AC 800M标准机架(如PM801A底板)
工作温度：-25°C 至 +60°C
防护等级：IP20(需安装于控制柜内)
MTBF：>300.000 小时
认证：CE, UL, cUL
ABB 3BHE015412R0101 产品概述
在ABB 800xA这套大型分布式控制系统(DCS)中，CPU(如PM864)虽强，但若没有ABB 3BHE015412R0101(即 CI854)这样的通信骨干，就无法将控制指令送达数百米外的现场设备。CI854作为PROFIBUS-DP主站，是连接中央控制室与远程I/O柜的“信息高速公路”。
ABB 3BHE015412R0101采用双通道设计——一路RS-485用于常规电连接，另一路光纤则专为抗干扰、长距离(可达数公里)或高危区域(如防爆区)准备。它最多可挂接126个从站(如I/O站、变频器、智能仪表)，每秒交换数千个I/O点，延迟低至毫秒级。更关键的是，在冗余配置下(双CPU + 双CI854)，即使一条总线断裂，系统仍能通过另一条继续运行，真正实现“通信不中断”。
几十年来，从火电厂锅炉岛到海水淡化厂反渗透单元，ABB 3BHE015412R0101以稳定、灵活、易诊断赢得了全球工程公司的信赖。它不声不响，却让整个工厂的“手脚”与“大脑”始终同步。
主要特点和优势
ABB 3BHE015412R0101最核心的优势，就是“一卡打通全场”。传统硬接线方式，一个I/O点就要一根电缆，成本高、故障点多;而CI854通过一根PROFIBUS电缆，就能替代数百根信号线，大幅降低布线成本与施工难度。
再说它的“抗扰能力”。光纤通道完全电气隔离，不受地电位差、雷击、变频器干扰影响，特别适合钢厂、轧机等强电磁环境。RS-485通道也内置浪涌保护和终端电阻开关，确保信号完整性。
还有就是它的“运维友好性”。前面板COM A/COM B黄灯实时闪烁，表示数据正在流动;ERR红灯一亮，工程师就知道是总线断了、地址冲突了，还是GSD文件没加载。在Control Builder M中，还能在线查看每个从站的状态、诊断缓冲区，快速定位故障。这种“透明通信”，正是现代DCS追求的目标。
The ABB 3BHE015412R0101 (CI854) is the backbone of distributed I/O in ABB’s 800xA DCS. As a high-performance PROFIBUS-DP master, it enables seamless communication between AC 800M controllers and remote I/O stations—supporting up to 126 devices per channel with deterministic response times. Its dual-interface design (RS-485 + fiber optic) offers unmatched flexibility for both standard and electrically noisy environments, while native support for redundancy ensures continuous operation in mission-critical applications. Fully integrated into Control Builder M for easy configuration and diagnostics, the CI854 reduces wiring costs, simplifies troubleshooting, and scales effortlessly from small skids to mega-plants. Trusted worldwide in power, water, and process industries, it proves that in automation, connectivity is king.
应用领域
ABB 3BHE015412R0101广泛应用于需要分布式I/O的大型工业场景：
火力发电厂：连接锅炉本体、汽机平台、脱硫岛的多个I/O站，采集上千点温度、压力、开关量;
市政水厂：将取水泵房、加药间、滤池、送水泵房的DI/DO/AI信号集中至中央控制室;
化工装置：在防爆区域使用光纤CI854.安全接入现场阀门定位器、液位计;
冶金行业：沿轧线布置多个远程站，通过CI854实现高速数据采集与连锁控制。
尤其在改造项目中，CI854价值凸显——无需重新敷设大量电缆，只需新增一个I/O站并接入现有PROFIBUS网络，即可扩展控制点。省时、省钱、省空间!
选型指南 / 购买建议
选ABB 3BHE015412R0101.注意三点：
确认主控CPU：仅适用于AC 800M系列(PM8xx)，不兼容AC 500或老款Advant;
明确通信需求：若现场有强干扰或距离>200m，务必使用光纤通道;
注意硬件版本：“R0101”是当前主流版本，混用不同R版本可能导致GSD兼容问题。
最后提醒：PROFIBUS网络需规范终端电阻(首尾ON，中间OFF)和屏蔽接地，否则易通信中断!
常见问题解答 (FAQ)
Q：CI854 能同时用RS-485和光纤吗？
A：可以。两通道独立工作，可分别连接不同PROFIBUS网段，实现网络隔离或冗余。
Q：支持PROFIBUS PA吗？
A：不直接支持。需通过DP/PA耦合器(如ABB FI820)转换后接入。
Q：热插拔会丢数据吗？
A：在冗余系统中不会。单站系统热插拔可能导致短暂通信中断，建议停机操作。
Q：最大通信距离是多少？
A：RS-485：1200米(9.6 kbps);光纤：多模2 km，单模可达15 km(需配对应光模块)。
客户案例分享 / 成功应用解析
华东某大型化工园区2024年扩建项目，原计划敷设35公里控制电缆。工程师改用ABB 3BHE015412R0101 CI854 + 远程I/O方案，仅用8公里PROFIBUS电缆+光纤，节省材料与人工成本超200万元。投运一年零通信故障。项目经理说：“以前怕总线干扰，现在CI854的光纤通道让我们敢把站放到反应釜旁边!”如今，该方案已成为园区标准。
相关产品
ABB PM864 (3BHE021887R0101)：AC 800M CPU，CI854的主控搭档
ABB DI810 + TB510：数字量输入组合，典型PROFIBUS从站
ABB DO820 + TB820：数字量输出组合，支持状态反馈
ABB AI810 + TB810：模拟量输入组合，用于温度/压力采集
ABB CI874：新一代PROFINET通信模块，替代CI854用于新项目
ABB FI820：PROFIBUS DP/PA耦合器，用于连接PA仪表
ABB GSD文件：CI854必需的设备描述文件，用于Control Builder M组态
ABB 800xA System 800：完整DCS平台，ABB 3BHE015412R0101的核心应用场景
安装与维护
安装前准备: 将ABB 3BHE015412R0101插入AC 800M机架，确保金手指完全接触。RS-485接线使用屏蔽双绞线(如LIYCY)，屏蔽层单点接地;光纤弯曲半径>30mm，接头戴防尘帽。首次上电前，在Control Builder M中加载CI854的GSD文件，并配置站地址、波特率。
维护建议: 日常巡检看ERR红灯是否常亮。若亮，检查：① 终端电阻设置;② 从站是否掉电;③ 光纤是否弯折。每年用PROFIBUS测试仪(如Softing PB Tester)检测网络信号质量。CI854本身免维护，但接线端子建议每两年紧固一次。记住：PROFIBUS是“细节决定成败”的总线——接好地、设对终端、走好线，它就能稳如泰山!
产品保障
我们深知，一块ABB 3BHE015412R0101可能关系到整套DCS系统的通信命脉。深圳长欣[http://www.cnplcdcs.com
]郑重承诺：所有出库CI854均为ABB原厂全新正品，附带出厂测试报告、GSD文件包及兼容性清单。我们提供18个月质保，并由资深800xA通信工程师提供网络规划、GSD配置、故障排查支持。在工控这条路上，我们不做快生意，只做值得托付的长期伙伴——这事儿，咱得对得起信任!
Shenzhen Changxin [http://www.cnplcdcs.com
]
treats every ABB 3BHE015412R0101 (CI854) as a critical link in your industrial network. Each unit undergoes functional validation for both RS-485 and fiber optic channels before shipment. Our team includes certified ABB system integrators with hands-on experience in PROFIBUS commissioning across Asia, Europe, and the Americas. We provide not just hardware, but end-to-end communication assurance—from topology design to signal integrity verification. Partner with us, and let’s build networks that never drop a bit—together.
