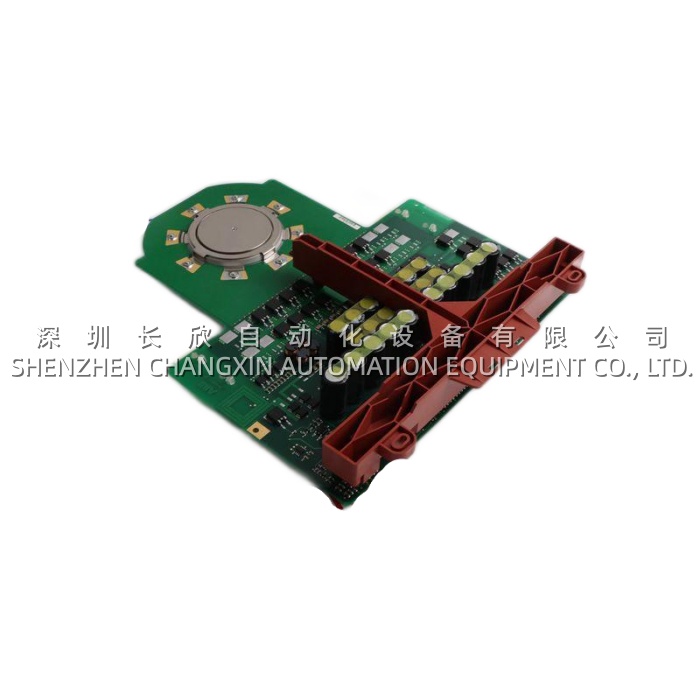

ABB 3BHE021083R0102 HVD Coated | ACS6000 柜驱动侧备件 带测试

描述

关键技术规格

💡 HVD 在 ABB 中压柜机架里的位置，从上到下大致是：

CDP312/RCU（主控，DTC/励磁闭环）→ MUB/UNS2881B（精测量）→ UFC719（粗 I/O）→ HVD（这块，门极驱动下行）→ IGCT 功率单元

四块板在同机架上下相邻很常见，BOM 完全不通——报”门极故障 / 驱动级 desat / 驱动通讯丢”查 HVD，别跑去换 CDP312。

产品深度介绍

IGCT 柜子最怕的不是主控板挂（那会整机瘫，但概率低），是驱动侧这块 HVD 飘——表现是门极 pulse 偶发丢、desat 误报、驱动级欠压告警，严重时会把 IGCT 炸了。HVD 这块在机架里贴着 IGCT 功率单元那头，电磁环境是中压柜里最脏的一层：每一次 IGCT 硬关断的 dV/dt 都往这块板的驱动下行链路灌，所以 ABB 才给这条料号出了 coated 版——普通裸板在化工/海工/造纸蒸煮这种 80%+ 湿度 + 弱腐蚀气体环境，三年左右涂层吸潮后驱动侧光耦和门极变压器开始爬锡，表现为 DriveWindow 里”Driver fault”间歇性黄标，负载一重就红。

coated 和 non-coated 的电气功能是同一份 BOM，差别就在板面那层胶。干燥洁净的陆上电厂柜子，non-coated 能用；海边泵站、氯碱车间、造纸蒸煮、海上平台这套工况，coated 版多花的溢价大概一年就能赚回来——省一次误报停机就回本了。拆机件挑的时候重点看两处：一是驱动侧连接器（往 IGCT 门极那排针）有没有电弧熏黑，二是板面涂层有没有局部剥落——中压室微弧打在涂层上会留下肉眼可见的小坑，剥落处接下来两年就是爬锡起点。让卖家出 DriveWindow 里”Driver diag”页截图，desat/欠压/过温三路全绿 + 无间歇性黄标，比光量通断稳。

还有个细节：HVD 这条料号 ABB 内部有 coated / non-coated 两个分叉，3BHE021083R0102 是 coated 版的完整号，对应的 non-coated 版末段 R0101 或别的变体（依 ServiceBase 查）。替换时如果原柜是 non-coated 想升 coated，电气上直接替；如果原柜就是 coated 版，优先同号 3BHE021083R0102 回装，别拿 non-coated 硬填——高湿工况撑不住。
