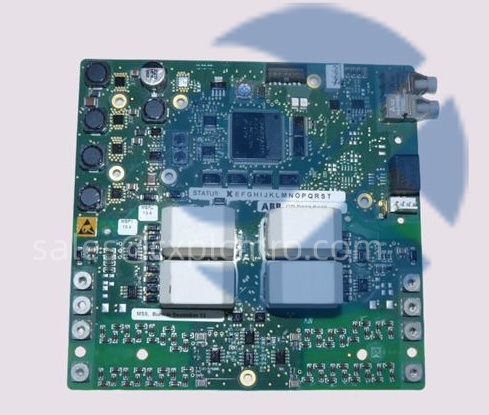

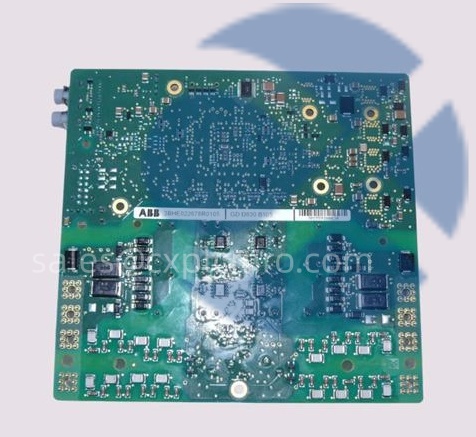

ABB 3BHE022678R0105 | GDD830B105 高速Profibus DP通信模块

描述

产品概述

在现代自动化架构中，控制系统的“神经末梢”延伸至现场设备，而ABB 3BHE022678R0105（GDD830B105）正是这条神经通路中的关键枢纽。作为ABB AC 800M平台专用的Profibus-DP通信模块，ABB GDD830B105不仅实现控制器与远程I/O、变频器、智能阀门定位器等设备的高速数据交换，更通过其内置硬件级诊断引擎和冗余支持能力，将传统现场总线从“黑盒通道”转变为“透明网络”。在大型联合循环电厂或炼油厂中，一条Profibus干线可能挂接数十台设备，任何通信中断都可能导致整条产线停摆——而3BHE022678R0105的实时链路状态监测与自动重连机制，正是保障连续运行的核心防线。

该模块采用独立通信处理器架构，与AC 800M主CPU并行工作，确保即使在高负载I/O扫描周期下，Profibus通信仍保持确定性响应。尤为值得称道的是其对GSD文件自动解析和设备替换向导的支持，大幅降低工程调试复杂度。我曾参与某中东石化项目，其压缩机控制系统通过GDD830B105连接20余台西门子MM440变频器，在Control Builder M中一键完成参数同步与故障复位，将调试周期缩短近50%。这种“即插即用”的工程体验，正是ABB 3BHE022678R0105在全球数千个800xA站点中持续服役的关键原因。

技术规格

产品型号：3BHE022678R0105

制造商：ABB

产品类型：Profibus-DP通信接口模块

通信协议：Profibus-DP（Class 1&2，支持Master和Slave模式）

传输速率：9.6 kbps,19.2 kbps,93.75 kbps,187.5 kbps,500 kbps,1.5 Mbps,3 Mbps,6 Mbps,12 Mbps（自动或手动配置）

电气接口：RS-485，9针D-SUB（公头），带隔离保护

最大站数/网段：126（含主站）

最大I/O数据量：244字节输入+244字节输出

隔离电压：500 VAC（现场侧与背板之间）

工作温度范围：0°C至+60°C

配套基座：TB840A或TB850A

认证标准：CE,UL,CSA,IEC 61010-2-201,RoHS

主要特点和优势

ABB GDD830B105的真正价值在于将工业通信从“能通”提升到“可知、可控、可预测”。其内置的链路层诊断功能可精确识别是电缆断线、终端电阻缺失，还是某台从站设备死机，而非简单报“通信故障”。在某600MW燃煤电厂脱硫系统改造中，我们利用该模块的诊断日志，快速定位到一台因潮湿导致DP接口芯片失效的pH计，避免了全系统停机排查。此外，其支持双冗余配置（配合两块GDD830B105和Y-link切换器），可在主通信链路故障时毫秒级切换至备用，满足高可用性要求。

硬件级Profibus-DP主站：独立处理器，不影响AC 800M CPU性能

全速率自适应：支持从9.6kbps到12Mbps的任意标准波特率

深度诊断能力：实时监测总线电压、终端状态、从站响应时间及错误计数

GSD文件集成：在Control Builder M中自动识别设备参数，简化组态

支持冗余通信架构：适用于关键过程控制回路

强抗干扰设计：符合IEC 61000-4-4 Level 4（EFT）和IEC 61000-4-5（浪涌）

The**ABB GDD830B105**(3BHE022678R0105)is engineered for mission-critical Profibus-DP communication in demanding industrial environments.Its dedicated communication processor ensures deterministic data exchange between the AC 800M controller and field devices—even under heavy I/O load.Advanced diagnostics provide real-time visibility into bus health,including voltage levels,termination integrity,and per-slave error statistics,transforming troubleshooting from guesswork into precision engineering.With support for full redundancy and seamless integration into System 800xA’s engineering environment,this module delivers the reliability and transparency required for continuous-process operations in power,oil&gas,and chemical industries.

应用领域

ABB 3BHE022678R0105广泛应用于需要连接大量智能现场设备的流程工业场景。在电力行业，它常用于连接锅炉给水泵变频器、风机执行机构及智能电表；在水处理厂，则用于集成远程I/O站（如ET200M）、水质分析仪和电动阀门；在冶金轧线，负责与主传动变频器（如ABB ACS880）进行高速闭环通信。特别值得注意的是，对于从老式Bailey INFI 90或Advant OCS系统升级而来的用户，GDD830B105是实现“保留现场布线、升级控制核心”策略的理想桥梁——原有Profibus设备无需更换，仅需将主站迁移至AC 800M平台即可。

火力/燃气电厂辅机变频驱动系统（ID/FD风机、给水泵）

市政与工业水处理厂的分布式I/O与分析仪表集成

石化装置中智能阀门定位器（如ND800）与安全切断阀监控

冶金、水泥行业的主传动与辅传动变频器通信

老旧DCS系统（如INFI 90）向System 800xA平台的渐进式现代化改造

集成与配置要点

将ABB GDD830B105成功集成到系统中，关键在于掌握其在Control Builder M中的配置逻辑与物理接线规范。许多工程师初期忽略终端电阻的正确设置——Profibus干线两端必须启用120Ω终端，否则高速通信（>1.5Mbps）极易受反射干扰。在软件层面，必须为每个从站设备导入正确的GSD文件，并严格匹配站地址与实际硬件拨码。若用于冗余架构，还需配置Y-link切换器的看门狗超时参数，确保切换时间小于控制回路容忍阈值。此外，模块固件版本必须与AC 800M控制器兼容，建议在项目初期统一升级至最新稳定版。

确认Profibus干线两端终端电阻已启用（模块DIP开关或外部终端器）

在Control Builder M中导入所有从站设备的GSD文件并验证参数一致性

使用专用Profibus电缆（如Belden 3076R）并确保屏蔽层单端接地

冗余配置时，主/备模块必须安装在同一I/O站内以保证同步性

定期通过诊断视图检查“Bus Error Count”趋势，预判潜在故障

生命周期与采购建议

ABB 3BHE022678R0105(GDD830B105)目前处于成熟期(Mature)生命周期阶段。虽然ABB已在其新一代AC 900F平台中推广Profinet和Ethernet/IP，但鉴于全球仍有数万套AC 800M系统在役，该模块仍被列为长期支持产品，并持续供货。因此，它主要作为现有800xA系统的扩展模块或关键备件使用。对于尚未规划全面升级的用户，建立适量战略库存可有效规避未来供应链风险。

深圳长欣依托覆盖欧洲、北美及亚太的全球采购网络，长期稳定供应ABB 3BHE022678R0105。所有模块均经过全功能通信测试，包括：多速率握手验证、最大站数压力测试、诊断寄存器读取、以及与主流从站设备（如ET200M、ACS880）的实际通信验证。我们提供12个月质保，并可出具详细的测试报告，确保客户在关键时刻通信无忧。现货库存，48小时内发货，为您的自动化系统保驾护航。

As a strategic partner for industrial automation continuity,we understand that communication modules like the ABB GDD830B105 are the lifelines of your control system.Every unit we supply undergoes rigorous validation:multi-baud rate interoperability testing,maximum node stress simulation,diagnostic data accuracy verification,and real-world interoperability checks with leading field devices.Sourced through authorized channels and verified against original ABB specifications,our modules come with a 12-month warranty and comprehensive test documentation.With global logistics and expert technical backup,we ensure your Profibus network remains resilient—because when data stops flowing,production stops too.

选择深圳长欣，选择放心，售后无忧 大量现货，当天顺丰发货！！！
