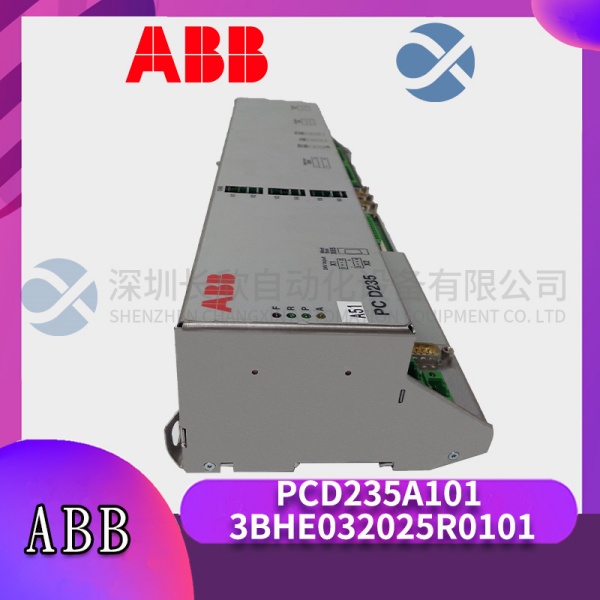

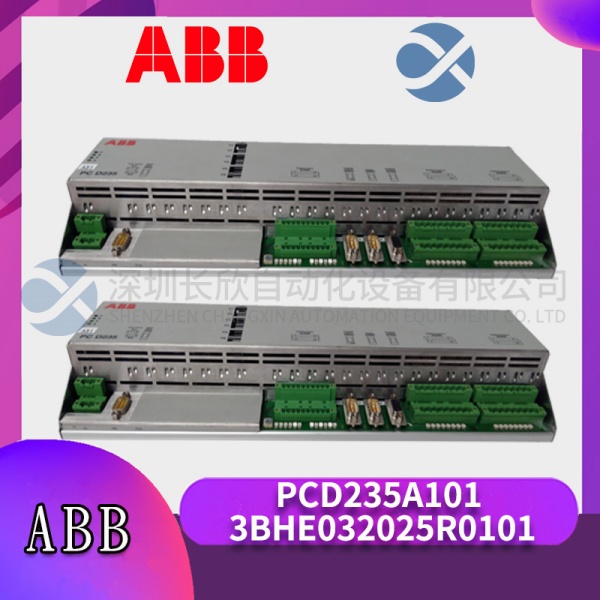

ABB PCD235A101 3BHE032025R0101 产品概述

在电力系统的核心——发电厂里，发电机是绝对的“心脏”。这颗“心脏”要是内部出了故障，那可是能要整个系统“命”的大事。今天咱要说的这个 ABB PCD235A101 3BHE032025R0101.就是专门给这颗“心脏”配备的“贴身御前侍卫”，而且是侍卫长级别的。它属于ABB顶级的Relion 605​ 保护继电器系列，学名叫发电机差动保护继电器，业内行话叫“发差保护 (87G)”。

说白了，它的核心任务就一个：用最快速度、最准的判断，发现发电机定子绕组内部的相间短路故障，并在几个毫秒内果断跳闸，把故障发电机从电网里“切”出来，防止故障扩大，保发电机本身，也保电网安全。这可不是一般的活儿，需要继电器有“火眼金睛”——能精准区分是发电机真内部短路了，还是外部电网故障引起的穿越性电流。ABB PCD235A101​ 就具备这种高级的判别能力，它通过高精度的电流互感器(CT)采集发电机机端和中性点两侧的电流，实时计算差值。正常运行时，这个差流几乎为零;一旦内部短路，差流骤增，它立马动作。

但这 ABB PCD235A101 3BHE032025R0101​ 可不仅仅是个“跳闸开关”。作为Relion 605家族的一员，它是个集保护、监视、测量、控制、通信于一体的全能型智能电子设备(IED)。它除了最核心的差动保护，还集成了一系列后备保护(如定/反时限过流、负序过流、过励磁、低频等)和监视功能，能全面守护发电机的安全，并通过多种通信协议(如IEC 61850)把海量的运行数据和事件记录上送到电厂监控系统，是现代化智能电厂不可或缺的“神经末梢”和“安全卫士”。

ABB PCD235A101 3BHE032025R0101 技术规格

产品型号：PCD235A101

订货号：3BHE032025R0101

制造商：ABB

产品类型：发电机保护继电器

所属系列：Relion 605

核心保护功能：

发电机差动保护 (87G)

定子接地保护 (64G)

后备过流保护 (51/51V)

负序过流保护 (46)

过电压/低电压保护 (59/27)

过频/低频保护 (81O/U)

过励磁保护 (24)

启停机保护

测量输入：

电流输入：通常为5A或1A，来自发电机机端和中性点CT

电压输入：通常为100V或110V，来自发电机机端PT

电源供应：

额定电压：48-250 V DC 或 110-240 V AC

功耗：典型 < 15 W

环境条件：

工作温度：-25°C 至 +55°C

储存温度：-40°C 至 +85°C

相对湿度：5% 至 95%

通信接口：

前面板：USB端口，用于本地配置

后面板：2个以太网端口 (10/100 Mbit/s)

支持协议：IEC 61850 (客户端/服务器，GOOSE, Sampled Values)， Modbus TCP/RTU, DNP3.0 TCP, IEC 60870-5-103/104

机械特性：

安装方式：标准19英寸机架安装 (4U高)

防护等级：前面板IP54.后面板IP20 (安装于控制柜内)

主要特点和优势

这 ABB PCD235A101 3BHE032025R0101​ 能坐稳发电机保护领域的头把交椅之一，靠的是一身硬核本事和对电厂运维痛点的深刻理解。

保护性能的极致追求：快速、选择、可靠。作为核心的差动保护，它采用了经过验证的先进算法，具有极高的灵敏度​ 和稳定性。其独特的谐波制动​ 特性，能有效防止在发电机励磁涌流、外部故障伴随CT饱和​ 等复杂暂态过程中发生误动，确保了“该动时快动，不该动时绝对不动”。同时，它集成的完善后备保护功能，构成了对发电机的多重化、全方位防护体系，任何异常工况几乎都能被覆盖。其动作时间通常在20-30毫秒以内，最大限度限制故障损坏程度。

智能化与数字化水平高，运维革命。这家伙是个不折不扣的智能设备。它提供高精度的电气量测量(电流、电压、功率、功率因数、频率、电能等)和全面的设备状态监视。强大的事件记录​ 和故障录波​ 功能，能完整记录故障前后数十秒的所有模拟量和开关量变化，就像给故障过程装了个“黑匣子”，为事故分析提供了无可辩驳的数据。通过标准通信协议，尤其是IEC 61850.它能轻松融入现代化的数字化电厂，实现信息共享、远程诊断，甚至支持基于GOOSE的快速联锁，极大地提升了电厂的智能化水平和运维效率。

高度的灵活性与易用性。得益于ABB强大的PCM600​ 参数和配置管理软件，对 PCD235A101​ 的保护定值整定、逻辑配置、测试和维护都变得非常直观和高效。工程师可以在办公室用软件完成所有配置，然后通过USB或网络下载到装置，大大减少了现场调试时间。其模块化的硬件设计和清晰的人机界面（HMI），也便于现场查看状态、复归信号和进行简单操作。这种把复杂功能封装在可靠硬件里，并通过友好软件呈现的理念，降低了保护系统的应用门槛。
