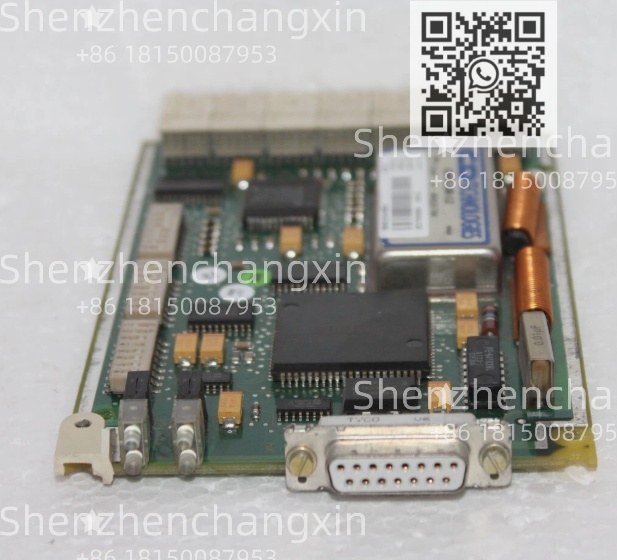

ABB 3BSE000435R1 CS513 | AC 110/220 系统 IEEE 802.3 以太网通信模块

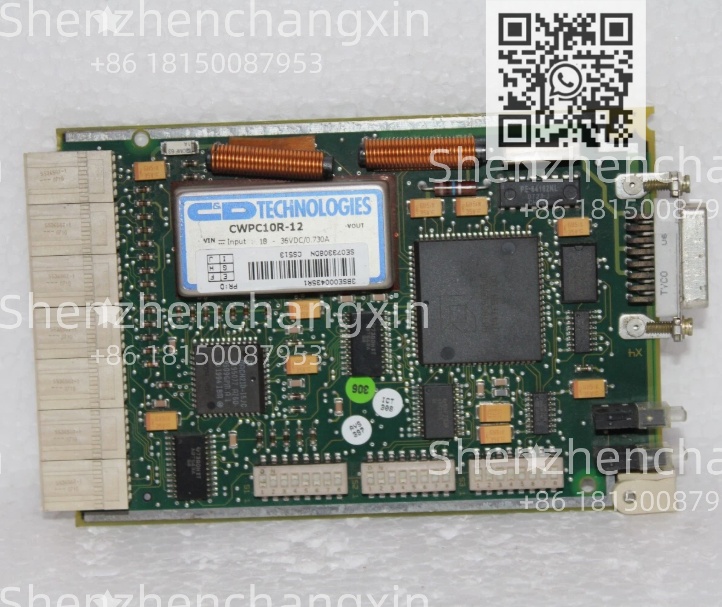

ABB 3BSE000435R1 CS513 | AC 110/220 系统 IEEE 802.3 以太网通信模块 - 图片 2

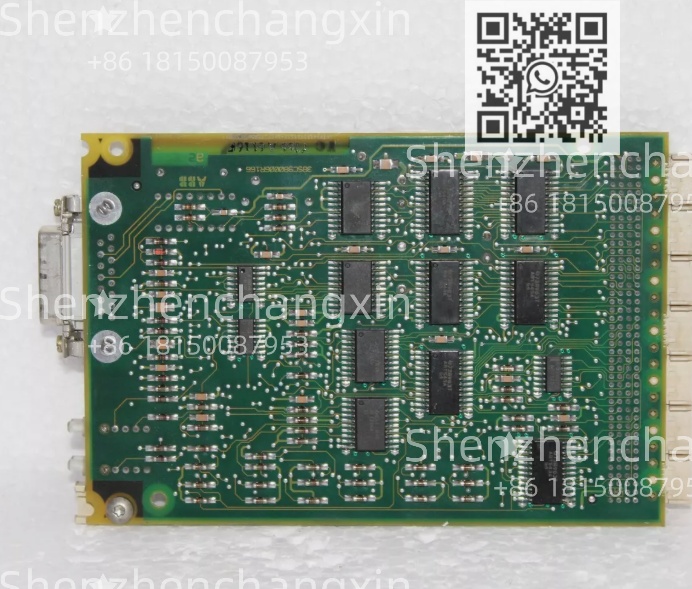

ABB 3BSE000435R1 CS513 | AC 110/220 系统 IEEE 802.3 以太网通信模块 - 图片 3
ABB 3BSE000435R1 CS513 | AC 110/220 系统 IEEE 802.3 以太网通信模块 - 图片 4

ABB 3BSE000435R1 CS513 | AC 110/220 系统 IEEE 802.3 以太网通信模块 ABB

型号：CS513
订货号：3BSE000435R1
品牌：ABB
系列：Advant Controller / MasterPiece 200/300 DCS 通信模块
通信标准：IEEE 802.3（Ethernet）
接口类型：10BASE2（AUI + BNC）或 10BASE-T（RJ-45，依配置）
一款工业级以太网通信接口模块，专为ABB经典DCS系统设计。作为Advant Controller AC 110/220 控制器的关键网络组件，它实现了控制器与操作员站、工程站及其他系统的标准以太网连接，支持系统现代化集成与数据开放。原装正品，全面测试，现货供应，提供专业技术支持

立即询价
分类： 品牌：
  • 联系人：白荣
  • 电话/Phone：+86 18150087953
  • 邮箱/Email：sales@cxplcmro.com
  • QQ：340565517

描述


产品概述

在20世纪90年代至2000年代初部署的大型工业装置中，ABB Advant Controller(AC 110/220)及其MasterPiece DCS平台曾是流程自动化的主流选择。然而，其原生通信多基于 proprietary 总线(如MB300)，难以与现代IT系统对接。ABB CS513 (3BSE000435R1) 正是为解决这一“信息孤岛”问题而推出的IEEE 802.3 以太网通信模块，使老旧AC 110/220系统能够接入标准工业以太网，实现OPC数据发布、远程监控或向800xA平台迁移。

CS513 并非通用网卡，而是深度集成于Advant Controller机架的专用通信处理器。它通过背板总线与主CPU(如PM511)交换数据，并将控制网络协议封装为标准TCP/IP帧，通过10 Mbps 以太网输出。早期版本配备AUI接口(需外接MAU转BNC用于10BASE2同轴电缆)，后期固件支持RJ-45 10BASE-T(双绞线)。该模块支持ABB NetCon 或 ABB Industrial IT 架构，可作为OPC服务器的数据源，将实时过程变量推送至MES或云平台。在全球数千套仍在运行的火电厂、化工厂和纸厂中，CS513 是实现“老厂智能化”的关键桥梁。

技术规格

型号：CS513

订货号：3BSE000435R1

制造商：ABB

适用系统：Advant Controller AC 110. AC 220. MasterPiece 200/300

通信标准：IEEE 802.3 Ethernet

传输速率：10 Mbps

物理接口：

默认：AUI(DIX connector) → 可外接MAU转 BNC（10BASE2）

部分固件版本支持：RJ-45（10BASE-T）(需确认硬件修订版)

协议支持：TCP/IP, UDP, ABB proprietary ACN(Advant Controller Network)

功能：OPC DA 数据源、远程诊断、工程下载、对时(SNTP)

安装方式：插入AC 110/220 控制器机架的I/O槽位

供电：由控制器背板提供

工作温度：0°C 至 +60°C

认证：CE, UL 508

主要特点和优势

✅ 标准化以太网接入：打破 proprietary 总线限制，实现IT/OT融合

✅ 支持OPC数据发布：无需额外网关，直接向SCADA/MES提供实时数据

✅ 远程工程与诊断：通过网络下载程序、查看报警与趋势

✅ 延长老系统生命周期：避免整套DCS替换，降低现代化成本

✅ 即插即用集成：在ABB PG2000或Composer工程环境中自动识别

The ABB CS513 (3BSE000435R1) is a legacy-enabling Ethernet communication module for ABB’s Advant Controller AC 110/220 systems. By providing IEEE 802.3-compliant 10 Mbps networking via AUI/BNC or RJ-45. it bridges decades-old DCS platforms to modern industrial IT infrastructures. Acting as an OPC DA server, the CS513 enables real-time data exchange with SCADA, MES, and cloud applications—making it a cost-effective solution for brownfield digitalization in power, pulp & paper, and chemical plants still operating reliable but aging ABB control systems.

应用领域

电力行业：燃煤/燃气电厂DCS数据开放，接入厂级SIS/MIS系统

造纸工业：纸机控制系统历史数据采集与能效分析

化工与石化：老旧装置安全监控改造，满足新法规数据上报要求

冶金与水泥：高炉/回转窑控制系统远程运维

作为向ABB 800xA 迁移的过渡通信层，实现渐进式升级

集成与配置要点

必须安装在 AC 110/220 控制器机架的指定通信槽位

使用 ABB Composer 或 PG2000 工程工具进行IP地址、子网掩码配置

若使用 10BASE2（BNC），需确保同轴电缆终端加 50Ω 终端电阻

建议在网络侧部署 工业防火墙，隔离控制网与办公网

固件版本影响RJ-45支持——若需10BASE-T，请确认模块标签或联系ABB技术支持

不支持千兆以太网或交换式网络高级功能(如VLAN)，仅限扁平10 Mbps网络

生命周期与采购建议

ABB CS513 (3BSE000435R1) 目前处于有限供货期（Limited Availability），属于ABB“延续支持(Continued Support)”产品线。尽管Advant Controller已停产，但因全球仍有大量系统在役(尤其在东欧、亚洲及拉美)，ABB仍通过授权渠道提供该模块，适用于备件更换与数字化改造项目。

深圳长欣作为ABB legacy系统专业服务商，确保所供 3BSE000435R1 为ABB原厂库存新品或经严格认证的再制造模块。每台均经过：

物理接口完整性检查(AUI/BNC或RJ-45)

10 Mbps 以太网通信功能测试(ping、OPC连接)

与AC 110/220 背板兼容性验证

固件版本记录与标签核对

提供12个月质保、网络配置指导及紧急交付服务，杜绝翻新或参数漂移风险，助力您的老厂控制系统安全融入数字时代。

注：CS513 仅支持 10 Mbps 半双工 以太网，不适用于高带宽应用。若需更高性能，建议评估整体迁移至AC 800M或800xA平台。
