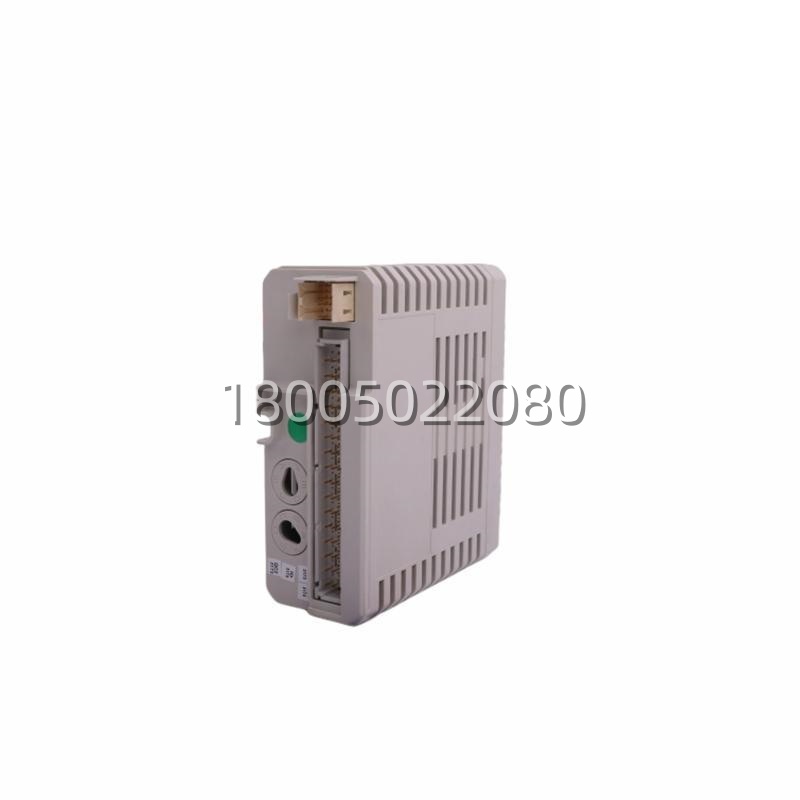

ABB 3BSE008508R1 DI810 | 16通道 24 V DC 数字量输入模块 兼容 MTU

描述

关键技术规格 | Key Technical Specifications

• 产品型号: DI810
• 订货号: 3BSE008508R1
• 产品类型: 数字量输入模块
• 输入通道: 16 通道，分为 2 组，每组 8 通道
• 输入电压: 18–30 V DC（逻辑 1：15–30 V；逻辑 0：-30–+5 V）
• 输入电流: 约 6 mA @ 24 V DC
• 输入阻抗: 3.5 kΩ
• 信号类型: 电流吸入型 (Current Sinking)
• 隔离方式: 组间隔离，每组独立电压监控
• 滤波时间: 软件可选 2 / 4 / 8 / 16 ms
• 现场电缆长度: 最长约 600 m
• 绝缘电压: 额定 50 V，介电测试 500 V AC
• 功耗: 典型 1.8 W，+5 V ModuleBus 约 50 mA
• 诊断指示: 前面板 F/R/W LED + 16 通道状态 LED
• 兼容 MTU: TU810 / TU812 / TU814 / TU818 / TU830 / TU833 / TU838 / TU850
• 工作温度: 0–+55 °C（部分资料标注 -20–+60 °C，具体以实物铭牌为准）
• 存储温度: -40–+70 °C
• 防护等级: IP20
• 认证: CE、UL/cULus、ATEX Zone 2、Marine ABS/BV/DNV/LR 等

产品深度介绍 | Product Introduction

在 ABB 800xA 或 AC 800M 系统的远程 I/O 站里，DI810 常被用来采集按钮、限位开关、电机运行反馈、阀位反馈、急停和联锁信号。它把现场 24 V DC 开关量信号接入控制系统，并通过 ModuleBus 把通道状态和诊断信息送给控制器。

相比只用普通 DI 模块，DI810 的优势在于分组隔离和过程电压监控。16 个通道被分成两组，每组 8 通道并带一路电压监控；如果某组过程电压丢失，模块可以通过 ModuleBus 上报通道错误，便于快速定位是现场电源问题还是模块本身问题。

ABB DI810 3BSE008508R1 数字量输入模块评测：分组隔离与诊断能力解析

ABB DI810 3BSE008508R1 是一款面向工业自动化系统设计的 16 通道 24 V DC 数字量输入模块，主要用于 S800 I/O 站和 800xA / AC 800M 控制系统。从参数来看，它的核心价值不在于“通道数量多”，而在于信号隔离、电压监控和可诊断性。

信号采集与隔离设计

该模块提供 16 路数字量输入，输入电压范围为 18–30 V DC，逻辑 1 判定阈值为 15–30 V，逻辑 0 为 -30–+5 V，输入阻抗 3.5 kΩ，输入电流约 6 mA @ 24 V。16 通道被分为两组，每组 8 通道并支持组间隔离，这种设计可以在一定程度上降低现场地电位差和共模干扰对信号的影响。
