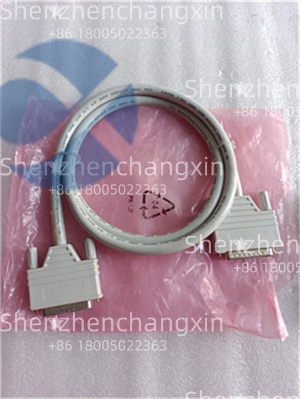

ABB 3BSE018603R1 TK891F 支持多点通信 9.6-115.2 kbps速率

描述

技术规格

产品型号：TK891F

制造商：ABB

产品类型：串行通信接口模块

订货号：3BSE018603R1

所属系统：ABB AC 800M,Advant OCS,Symphony Plus

兼容框架：T200/T300 I/O站

通信接口：1路RS485/RS422（可切换）

电气标准：EIA-485/EIA-422

工作模式：

RS485：2线制（半双工）或4线制（全双工）

RS422：4线制（全双工）

通信协议：Modbus RTU（支持主站与从站模式）

数据位：7或8位

停止位：1或2位

校验位：无、奇、偶

波特率：9.6,19.2,38.4,57.6,115.2 kbps（可软件配置）

最大节点数：RS485模式下支持32个设备（多点通信）

电气隔离：接口对地隔离（2500 VAC，1分钟）

过压保护：内置TVS二极管，耐受±35 VDC

通信距离：最长1200米（9.6 kbps时）

通信接口：端子排（螺丝端子）

通信状态指示：LED（TX/RX/ERR）

冗余支持：否（单通道设计）

热插拔：支持（系统运行中可更换）

安装方式：DIN导轨安装（标准35mm），插入T200/T300机架

工作温度：0°C至+60°C

存储温度：-40°C至+85°C

供电电压：24 VDC（由I/O站背板提供）

功耗：最大3 W

防护等级：IP20

产品概述

老铁们，干过DCS系统的都知道，一个工厂的“信息孤岛”最头疼——DCS系统再强大，如果读不到变频器的转速、拿不到电表的电量、连不上第三方仪表，那也是“聋子的耳朵”。而今天这块ABB TK891F 3BSE018603R1，就是专门来打破孤岛的——它是ABB AC 800M/Advant OCS系统里的RS485/RS422串行通信模块。

你在火电厂看到的循环水泵变频器反馈、在化工厂看到的智能流量计数据、在水处理厂看到的加药泵控制器状态，背后都是这块模块在“牵线搭桥”。它不生产数据，但它让数据流动起来。

这玩意儿牛在哪？第一，原生支持Modbus RTU——工业界最通用的串行协议，90%的第三方设备都认它。第二，高隔离设计，2500VAC隔离电压，彻底切断地环路干扰，防止通信中断。第三，支持主/从双模式，你既可以当“领导”去读别人的数据（主站），也可以当“下属”被别人读（从站），灵活应对各种集成需求。

更关键的是，它插在T200/T300 I/O站里，通过S-Bus与AC 800M控制器无缝通信。你在Control Builder M里组态，就能把串口收到的数据映射到PLC变量中，参与逻辑控制、画面显示、历史记录，整个过程一气呵成。

主要特点和优势

先说协议兼容性强。Modbus RTU是工业自动化的“普通话”，从西门子到施耐德，从丹佛斯到艾默生，几乎都支持。有了ABB TK891F，你再也不用为协议转换发愁。

再讲高抗干扰能力。2500VAC隔离+TVS保护+差分信号传输，能有效抵御工业现场的电磁噪声。你在钢铁厂、水泥厂这种恶劣环境用它，通信照样稳定，不会因为干扰导致“掉线”或“乱码”。

还有就是灵活的接线方式。支持RS485（2线半双工）和RS422（4线全双工），可软件或跳线切换。你想连多个设备用RS485，想高速通信用RS422，它都能满足。

最后提一句系统集成性。它和ABB的CPU、I/O模块同属一个家族，配置简单，诊断方便。通信状态、错误计数、数据流量，都能在DCS系统中实时监控，出了问题立马报警，排查效率高。

The ABB TK891F(3BSE018603R1)is a robust serial communication interface module designed for industrial automation and distributed control systems(DCS).Featuring an isolated RS485/RS422 port with native Modbus RTU support,it enables seamless data exchange between ABB’s AC 800M/Advant OCS systems and third-party devices such as drives,meters,and intelligent sensors.With baud rates up to 115.2 kbps,galvanic isolation of 2500 VAC,and support for multi-drop networks,the TK891F ensures reliable and noise-resistant communication over long distances.Its plug-and-play integration with T200/T300 I/O stations and support for hot-swap make it an essential component for system expansion,retrofit projects,and industrial IoT connectivity.

应用领域

这模块用在哪儿？凡是需要连接第三方串行设备的场合，都是它的舞台。在火力发电厂，它连接循环水泵变频器，读取运行频率、电流、故障代码；在石油化工装置，它采集智能压力变送器、质量流量计的实时数据；在水处理厂，它与加药泵控制器、在线水质分析仪通信，实现精确加药。

在钢铁厂的轧线系统中，它读取电机保护器的过载信息；在水泥生产线，它连接电能表、称重控制器，用于能耗管理；在制药企业的洁净厂房，它与HVAC系统的智能控制器交互，确保环境参数达标。

甚至在一些智能楼宇的能源管理系统中，也能看到ABB TK891F的身影。它不追求炫技，但胜在稳定、通用、可靠——每一次数据交换，都关乎系统协同。

选型指南/购买建议

你要选ABB TK891F，得先搞清楚几个事儿。第一，你是不是用AC 800M或Advant OCS系统？别的PLC框架插不进去。第二，通信协议对不对？它是Modbus RTU专用，不支持Profibus、CANopen等其他协议（那种要用CI854等模块）。

第三，接线方式是什么？确认现场设备是RS485还是RS422，2线还是4线，避免接错。第四，波特率和地址要匹配。确保与从站设备的通信参数（波特率、数据位、校验位）一致。第五，注意终端电阻。长距离RS485通信时，需在总线两端加120Ω终端电阻。

最后提醒：别用通用串口服务器替代！非原厂模块协议栈不匹配、隔离差、驱动不稳定，可能导致通信中断、数据丢失。

常见问题解答(FAQ)

问：TK891F支持Profibus吗？

答：不支持。TK891F专用于RS485/RS422串行通信。如需Profibus，应选用CI854模块。

问：支持热插拔吗？

答：支持。可在系统运行时更换故障模块（需系统配置允许），无需停机。

问：可以同时做主站和从站吗？

答：不可以。每个TK891F在同一时间只能配置为主站或从站，不能同时工作。

问：通信距离有多远？

答：最长1200米（低波特率下），距离越长，波特率需越低，以保证通信质量。

问：如何诊断通信故障？

答：通过前面板LED（TX/RX/ERR）判断通信状态；在Control Builder M中查看错误计数、数据流量等诊断信息。
