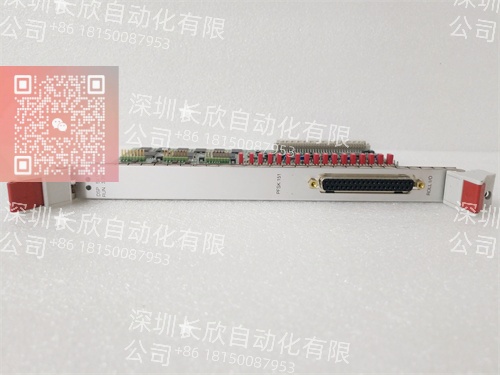

ABB 3BSE018876R1 PFSK151模块 | 8通道温度输入

描述

产品概述

在过程自动化中，准确、可靠地采集现场传感器的信号，是进行有效控制和高级优化的第一步。对于温度这一核心过程变量，热电偶因其测量范围宽、坚固耐用而被广泛使用，但其产生的微小毫伏级信号也极易受干扰，对测量电路提出了极高要求。ABB PFSK151 3BSE018876R1​ 正是为应对这一挑战而生的专业解决方案，它是ABB S800 I/O系列中的一款8通道、高精度、隔离型热电偶/毫伏/电压模拟量输入模块。其核心价值在于，将现场脆弱的热电偶信号，转化为控制系统可以信赖的、高精度的数字数据。

从系统架构看，PFSK151​ 通常作为远程I/O站或分布式I/O节点的一部分，通过现场总线(如Profibus DP、Profibus PA或基金会现场总线FF)与上层控制器(如AC 800M)通信。它的工作远不止简单的模数转换。模块内部为每个通道都配备了独立的信号调理电路、高分辨率模数转换器以及高精度冷端补偿电路。冷端补偿是热电偶测量的关键，PFSK151​ 通过精确测量其接线端子处的温度(冷端)，对热电偶的热电势进行自动补偿，从而得到被测点的真实温度。其通道间隔离设计，确保了即使某一通道的传感器因绝缘破损而引入高压，也不会危及其他通道或整个I/O系统，这在化工、油气等安全至关重要的场合是必不可少的设计。简言之，它将现场不完美的模拟信号世界，与控制器需要的干净、可靠的数字世界安全地连接起来。

技术规格

产品型号：PFSK151 3BSE018876R1

制造商：ABB

产品类型：模拟量输入模块

通道数量：8路，可单独配置

输入信号类型：

热电偶：J， K， T， E， R， S， B， N， C， L 等标准类型

电阻温度检测器：Pt100. Pt1000 (需确认，部分型号支持)

电压：±50 mV， ±100 mV， ±1 V， ±10 V

毫伏：±20 mA (带外部电阻)

精度：

热电偶：典型值 ±0.1% 量程 (含冷端补偿误差)

电压：典型值 ±0.05% 量程

冷端补偿精度：高精度，典型值 ±0.5°C

通道隔离：通道间隔离，通道对系统隔离

共模抑制比：> 100 dB

更新速率：所有通道循环扫描，速率可配置

诊断功能：断线检测，超量程，模块内部故障

通信接口：通过S800 I/O总线与通信接口模块(如CI871. CI854)连接

供电：通过S800 I/O基座供电

工作温度：-20 至 70 °C

认证：ATEX， IECEx， cULus， CE 等 (适用于危险区域)

主要特点和优势

ABB PFSK151 3BSE018876R1​ 的核心竞争力在于其为工业温度测量树立了精度、安全与智能诊断的新标杆。它不仅仅是一个信号转换器，更是一个智能化的传感器前端。

其卓越的测量精度与灵活性是首要优势。模块内置了针对各种热电偶分度号的线性化算法和高分辨率ADC，确保了从低温到高温全量程范围内的高精度测量。工程师无需在DCS中编写复杂的线性化程序，只需在组态软件中选择传感器类型(如K型热电偶)，模块即自动完成所有换算。这种“即选即用”的灵活性，极大地简化了工程实施。更重要的是其本质安全的通道隔离设计。在化工、石油天然气等存在爆炸性气体的危险区域，安全至关重要。PFSK151​ 的通道间和通道对系统的电气隔离，不仅防止了信号串扰，更关键的是它将现场可能出现的危险能量(如传感器端引入的异常电压)限制在单通道内，防止其窜入控制系统总线，满足了功能安全和本安防爆的要求。

集成的高精度冷端补偿：模块在端子排处集成了高精度的温度传感器，用于实时测量冷端温度并进行自动补偿。这消除了因环境温度波动引起的测量误差，是获得稳定、准确温度读数的基石，尤其在控制柜温度变化较大的场合。

强大的诊断与维护性：模块具备完善的诊断功能，如断线检测。当热电偶接线断开时，模块能立即识别并上报一个可配置的故障值(如超量程)，帮助操作员及时发现问题，避免基于错误数据做出控制决策。这实现了预测性维护，防止因传感器失效导致的工艺波动或安全事故。

高密度与高可靠性：8通道的密度在紧凑的机柜空间内提供了极高的I/O点数，降低了单位通道成本。同时，ABB S800 I/O系列历经数十年现场验证，其坚固的设计确保了在振动、潮湿、电磁干扰严重的工业环境中长期稳定运行。

ABB PFSK151 3BSE018876R1​ is an 8-channel, high-precision analog input module within the renowned ABB S800 I/O family, specifically engineered for direct connection to thermocouples, millivolt, and voltage signals. Its primary value lies in transforming delicate field signals into highly accurate and reliable digital data for process control. The module excels in precision, offering typical accuracies of ±0.1% of span for thermocouples, which is critical for temperature-dependent processes. A key differentiator is its integrated, high-accuracy cold junction compensation, which automatically corrects for fluctuations in the connection terminal temperature, ensuring stable readings. Each channel is individually isolated, providing exceptional noise immunity, preventing ground loops, and containing faults—a fundamental requirement for safety and reliability in harsh industrial environments. Comprehensive diagnostics, including wire-break detection, enable proactive maintenance by alerting operators to sensor failures. Designed for use in demanding and potentially hazardous areas, it carries relevant certifications and integrates seamlessly into ABB’s control architecture, making it a trusted solution for accurate temperature measurement in industries like oil & gas, chemicals, and power generation.

应用领域

ABB PFSK151 3BSE018876R1​ 的应用场景几乎涵盖了所有需要对温度进行精确监测和控制的连续过程工业和大型设备监控领域。

在石油化工行业，从原油蒸馏塔的各段温度、催化裂化反应器的床层温度，到大型压缩机的轴承温度和出口气体温度，都需要密集、可靠的温度监测点。PFSK151​ 的高通道密度和抗恶劣环境能力，使其成为这些应用的首选。在火力发电厂，锅炉的炉膛温度、过热蒸汽温度、以及汽轮机的各级缸温监控，对机组效率和安全性至关重要，其高精度和稳定性满足了这些要求。在制药行业，反应釜的温度控制直接影响产品质量和批次一致性，模块的精确测量是实现严格工艺控制的基础。

石油、天然气与化工：反应器、精馏塔、换热器、熔盐炉、蒸汽管网的温度监测;压缩机、泵等关键机组的轴承与工艺流体温度监控。

电力与能源：锅炉温度场监控、蒸汽轮机金属温度、燃气轮机排气温度、变压器绕组温度监测。

制药与生物技术：发酵罐、生物反应器、冻干机、洁净室工艺管道温度的精确控制。

冶金与矿业：高炉、热风炉、轧钢加热炉、电解槽的温度测量。

纸浆与造纸：蒸煮锅、烘干滚筒、涂层机的温度控制。

集成与配置要点

成功集成ABB PFSK151 3BSE018876R1.关键在于细致的信号回路规划、正确的硬件配置和软件参数设置，任何一个环节的疏忽都可能引入测量误差。

首先是现场接线与信号完整性。对于热电偶，必须使用与传感器类型匹配的补偿导线，并一直连接到模块的端子。补偿导线的极性(正负极)必须正确。信号线应使用屏蔽双绞线，并在控制系统机柜侧实施单端良好接地，以最大限度地抑制电磁干扰。避免将热电偶信号线与动力电缆平行敷设。在模块的端子侧，通常需要连接用于冷端补偿的参考端子或确保热电偶与端子接触良好。

在软件组态(使用ABB的Control Builder M​ 或 Automation Builder)中，需进行以下关键设置：

硬件组态：在对应的S800 I/O站硬件配置中，于相应槽位添加PFSK151模块。

通道参数配置：这是核心。必须为每个通道单独配置：

信号类型：精确选择热电偶类型(如K型)、RTD类型或电压范围。

测量范围：设定工程单位的上限值和下限值(如0-1200°C)。

滤波时间：根据工艺变量的变化速度设置合适的滤波常数，以平衡响应速度和读数稳定性。

断线处理：定义当检测到传感器断线时，模块应输出的故障值(通常为上溢或下溢值)，并在逻辑中做相应处理。

冷端补偿源：确认模块使用内部集成的冷端补偿传感器，通常这是默认和推荐设置。

调试时，务必进行现场信号验证。使用标准信号源(如温度校准炉或精密毫伏源)在传感器端输入已知信号，在操作员站(HMI/MMI)上核对显示值是否在允差范围内。这是确保整个测量回路(从传感器到显示)准确无误的唯一方法。

生命周期与采购建议

ABB PFSK151 3BSE018876R1​ 是ABB S800 I/O系列中一款成熟且广泛应用的主力模拟量输入模块。该系列产品久经市场考验，技术稳定，可靠性高，在全球数以万计的装置中运行。目前，该型号处于成熟支持期。对于新项目，ABB可能会推荐更新一代的同类产品;但对于现有系统的维护、改造和备件储备，PFSK151​ 仍然是核心且持续需求的产品。

采购决策应基于明确的应用场景。对于新项目设计，建议咨询ABB或集成商，评估是否有性能更优、功能更丰富的换代产品。对于现有系统维护和备件储备，PFSK151 3BSE018876R1​ 则是直接替换和扩容的理想选择。采购时，必须100%核对完整的订货号“3BSE018876R1”，因为可能存在硬件版本差异。同时，应确认其固件版本与现有系统中其他PFSK151模块及I/O通信接口的兼容性，避免因版本不匹配导致组态无法下载或模块功能异常。

我们(深圳长欣自动化)深知高精度测量模块对过程稳定性和产品质量的决定性影响。我们承诺提供的每一块ABB PFSK151 3BSE018876R1​ 模块，均源自可靠的授权渠道或经过严格筛选的库存。在交付前，每个模块都会经过远超工厂出厂检测标准的全方位功能测试：包括8个通道的精度与线性度校准验证(使用高精度标准源在多个点进行测试)、通道间隔离耐压测试、冷端补偿功能验证以及全面的通信与诊断功能测试。我们确保您收到的模块其测量精度、隔离性能和通信稳定性均恢复至原厂水准。我们为此提供12个月的性能质保，并由我们的技术团队提供从型号确认、兼容性咨询到上机调试的全过程支持，确保您的关键测量点始终准确可靠。

Lifecycle & Sourcing Assurance

The ABB PFSK151 3BSE018876R1​ is a mature and widely deployed workhorse​ within the ABB S800 I/O analog input module range. It represents a proven, reliable technology that is integral to countless operational process plants worldwide. Its status is considered actively supported for maintenance and legacy projects. While newer alternatives may exist for greenfield projects, the PFSK151 remains the direct and optimal choice for spare parts, like-for-like replacement, and expansion of existing systems.

Sourcing this module for operational support requires precision and a focus on quality assurance. The complete ordering number 3BSE018876R1​ must be exactly matched to avoid hardware revision conflicts. More critically, as a high-precision measurement device, accepting a unit that has not been thoroughly recalibrated poses a significant risk to process accuracy and product quality. Substandard or poorly refurbished modules can introduce hidden drift, poor linearity, or compromised channel isolation, leading to costly measurement errors.

Our procurement and validation process is designed to eliminate these risks. Every PFSK151​ module we supply is subjected to a rigorous, certificate-backed calibration and testing procedure. This includes point-by-point accuracy verification across the full range of all 8 channels using traceable calibration standards, validation of cold junction compensation functionality, and comprehensive isolation resistance testing. We ensure that each channel meets or exceeds the original factory specifications for accuracy and noise rejection. Coupled with a 12-month warranty​ and expert technical support for integration queries, we provide the confidence that your process measurements are founded on data integrity, helping to maintain operational excellence and product consistency.
