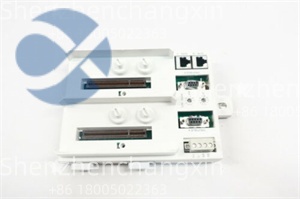

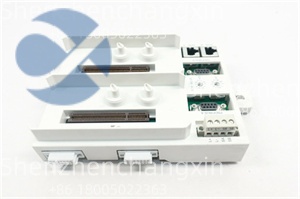

ABB 3BSE022460R1 通信模块详解：AC 800M的PROFIBUS DP主站接口

描述

ABB 3BSE022460R1技术规格

产品型号：3BSE022460R1

制造商：ABB

产品类型：通信接口模块（PROFIBUS DP主站）

所属系列：AC 800M

支持的通信协议：PROFIBUS DP符合EN 50170标准，支持DP-V0和DP-V1功能

角色：DP Master（主站）

传输速率：自动检测或手动设置，9.6 kbps至12 Mbps

最大从站数量：取决于配置，通常可连接数十个从站

I/O数据量：最大输入/输出数据各可达244字节

物理接口：1个9针D-Sub母头连接器

隔离：接口与背板之间电气隔离

电源供应：通过AC 800M机架背板供电（+5 VDC）

功耗：典型值<3W

工作温度：0°C到+60°C

存储温度：-40°C到+70°C

相对湿度：5%到95%，无冷凝

符合标准：CE，UL，CUL，ATEX（用于相应环境）

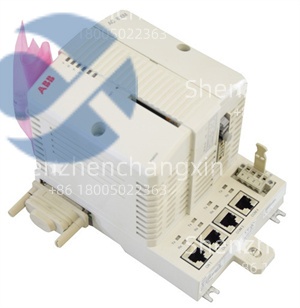

ABB 3BSE022460R1产品概述

ABB 3BSE022460R1是ABB公司为其AC 800M可编程逻辑控制器（PLC）和分布式控制系统（DCS）平台设计的一款专用通信接口模块。在工业自动化系统中，不同的现场设备（如变频驱动器、电机启动器、远程I/O站、阀门定位器等）常常采用PROFIBUS-DP这一广泛应用的现场总线进行连接。而3BSE022460R1模块的作用，就是为AC 800M控制器赋予PROFIBUS-DP网络主站（Master）的能力。它像一位“交通指挥官”，负责初始化、配置和管理整个PROFIBUS-DP网络上的从站设备（Slaves），并周期性地与它们进行数据交换。通过插入3BSE022460R1模块，AC 800M系统可以轻松地将分布广泛的PROFIBUS从站设备集成到控制程序中，极大地扩展了其I/O处理能力和系统集成范围。这款3BSE022460R1模块是构建大型、分布式自动化系统的关键组件。

主要特点和优势

ABB 3BSE022460R1的核心优势在于其卓越的通信可靠性和高效的集成能力。它严格遵循PROFIBUS-DP标准，确保了与市场上成千上万种PROFIBUS从站设备的良好兼容性。其自动波特率检测功能简化了网络调试过程。模块支持DP-V1版本，这意味着它不仅能进行循环的数据交换（过程数据），还能支持非循环的通信，如参数设置、诊断读取等高级功能，这对于智能设备的深度集成至关重要。

其次，其高性能与确定性值得称道。最高12 Mbps的传输速率能够满足绝大多数工业应用对实时性的要求。其主站功能能够高效地管理网络上的数据循环，确保控制程序能够及时获取现场设备状态并发出控制命令。这种确定的性能是实现精准控制的基础。

再者，其无缝的工程集成体验是一大亮点。在ABB的Automation Builder工程软件中，对3BSE022460R1模块和整个PROFIBUS-DP网络的组态非常直观。工程师可以直接导入从站的GSD（设备主数据）文件，进行图形化的网络配置和I/O映射，大大简化了原本复杂的现场总线配置工作。这种软硬件的高度集成，显著提升了工程效率并降低了出错概率。

The ABB 3BSE022460R1 is a PROFIBUS DP Master communication module designed for the AC 800M controller platform.It enables the controller to act as a master on a PROFIBUS-DP network,facilitating high-speed,deterministic data exchange with a wide range of slave devices such as variable speed drives,remote I/Os,and sensors.Supporting transmission rates up to 12 Mbps and PROFIBUS DP-V1 specifications,it allows for both cyclic process data exchange and acyclic parameterization/diagnosis.Its key advantage lies in its robust performance and seamless integration within the ABB engineering environment(Automation Builder),simplifying the configuration and maintenance of complex distributed I/O systems.This module is essential for expanding the reach and integration capabilities of AC 800M-based control systems in various industrial automation applications.

应用领域

ABB 3BSE022460R1的应用场景非常广泛，凡是在AC 800M系统中需要集成PROFIBUS-DP设备的项目都会用到它。在汽车制造行业，用于连接生产线上的机器人控制器、焊接控制器、PROFIBUS版本的远程I/O站。在水处理行业，用于集成PROFIBUS接口的变频器，控制水泵，以及连接现场仪表。在物流仓储的自动化分拣系统中，用于连接遍布现场的驱动器和传感器。特别是在改造项目中，当需要将原有的、基于PROFIBUS的第三方设备集成到新的ABB AC 800M DCS系统中时，3BSE022460R1模块是最直接、最经济的解决方案。

选型指南/购买建议

在选择ABB 3BSE022460R1时，首先要明确需求：您的AC 800M系统是否需要与PROFIBUS-DP从站设备通信？如果需要，那么此模块是必选。其次，需要规划网络规模：估算需要连接的从站总数和总I/O数据量，确保在模块的能力范围内。同时，要确认您的AC 800M机架上有可用的空槽位。如果是作为备件，务必确认故障模块的准确型号就是3BSE022460R1。更换后，通常需要从工程师站重新下载硬件组态，或者模块能自动从CPU获取配置。强烈建议通过正规渠道采购，以确保兼容性和获得技术支持。

常见问题解答(FAQ)

问：模块上的诊断指示灯（SF/BF）红色常亮或闪烁，是什么意思？

答：SF（系统故障）或BF（总线故障）灯亮，表明PROFIBUS网络通信存在严重问题。可能原因包括：网络接线错误（断线、短路）、终端电阻未设置、从站地址冲突、或组态与实际硬件不匹配。需要检查物理层连接和软件组态。

问：更换此模块后，需要重新配置网络吗？

答：通常不需要。AC 800M系统的硬件组态信息存储在CPU模块中。更换新的3BSE022460R1模块并上电后，CPU会自动将组态信息下装到新模块中。但更换后必须进行网络通信测试。

问：该模块是否支持PROFIBUS PA设备？

答：直接不支持。PROFIBUS DP（使用RS-485）和PA（使用IEC 61158-2）的物理层不同。要连接PA设备，需要在DP网络中加入一个DP/PA耦合器（或链接器），3BSE022460R1作为DP主站管理这个耦合器，耦合器再管理PA设备。

产品保障

我们深知，通信模块的稳定性关乎整个系统能否与现场“保持对话”。我们承诺所供的每一块ABB 3BSE022460R1模块均为ABB原装正品，渠道正规，质量可靠。深圳长欣自动化[www.cnplcdcs.com]作为您长期的工控备件伙伴，不仅能提供正品硬件，还能提供基于经验的技术咨询，例如在PROFIBUS网络配置中需要注意的要点。选择我们，就是选择了一份对通信链路稳定性的坚实保障。

Shenzhen Changxin Automation guarantees the authenticity and performance of every ABB 3BSE022460R1 PROFIBUS module we supply.We understand that reliable communication is vital for system integration.Therefore,we source components exclusively through trusted channels to ensure full compatibility with your AC 800M system.Our team provides support for model verification.We are committed to delivering not just genuine ABB products but also the expertise to support your projects.For reliable automation communication solutions,visit us at www.cnplcdcs.com.
