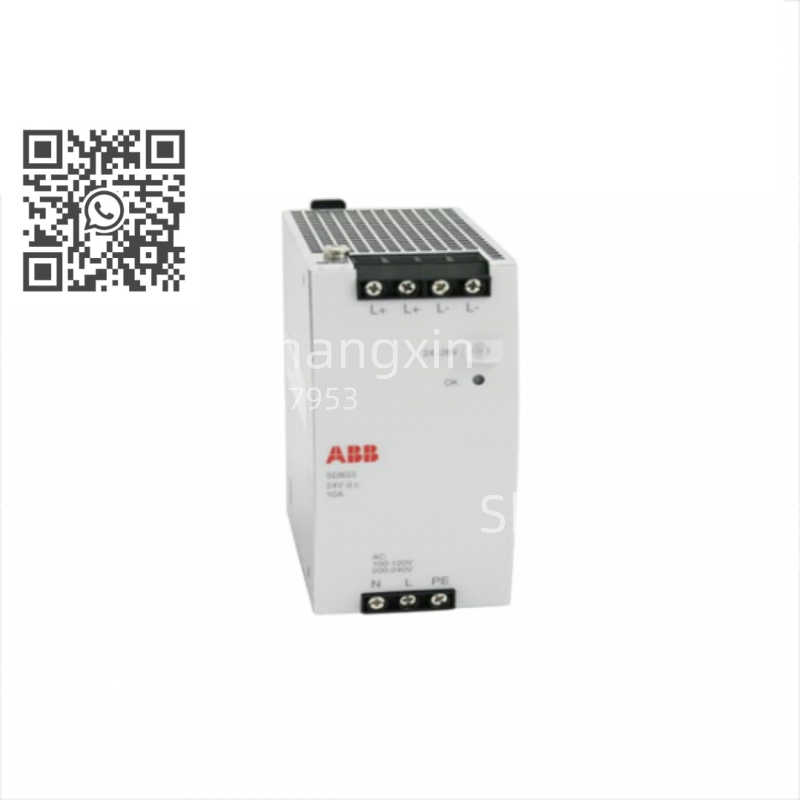

ABB 3BSE038226R1 SS823 安全继电器 | 符合SIL 3/PLe等级

描述

产品概述

在工业机械和自动化单元中， 保护人员安全是首要任务。像紧急停止、安全门联锁这样的功能， 绝不能依赖于标准的、非安全的PLC或继电器。ABB SS823 (3BSE038226R1)​ 正是为此类关键安全任务而设计的专用“卫士”。它是一个经过第三方认证、具有内在高可靠性的硬件模块。

您可以将它理解为一个经过特殊强化、具备自诊断能力的安全开关。它持续监控来自安全传感器(如双通道急停按钮、带编码的安全门锁、安全光幕)的输入回路状态。一旦输入回路异常(如触发、短路、断线)， SS823模块内部的强制导向继电器触点会立即改变状态， 切断其控制的安全输出回路。这个输出回路通常连接着控制主电机电源的安全接触器。其设计精髓在于“故障安全”——即使模块自身内部的某个继电器触点发生熔焊(粘连)， 其独特的机械联动设计也能确保在接收到断开信号时， 相关的常闭触点一定能打开， 从而实现安全停机。对于系统集成商， 它是构建合规安全回路的基石;对于维护人员， 其状态指示灯是诊断安全系统健康状态的重要依据。

技术规格

型号：SS823

订货号/物料号：3BSE038226R1

制造商：ABB

安全标准：符合 SIL 3​ (IEC 61508. IEC 62061)， PLe, Cat. 4​ (ISO 13849-1)。

输入通道：

通常提供双通道输入， 用于连接安全传感器(如急停按钮、安全门开关、光幕)， 支持交叉监控以检测触点粘连或故障。

输入类型通常为干触点(无源触点)。

输出通道：

提供安全半导体输出和/或安全继电器输出。

继电器输出采用强制导向（机械联动）触点， 包含至少1个常开 (NO)​ 和1个常闭 (NC)​ 触点用于安全控制， 并能通过常闭触点监控自身状态。

触点容量：典型值为 5-6A @ 230V AC。

电源电压：通常为 24V DC 或 110-230V AC。

响应时间：毫秒级， 确保快速切断危险。

诊断功能：内置LED状态指示灯， 显示电源、输入状态、输出状态、故障等信息。

复位方式：提供手动复位(通过按钮)或自动/远程复位功能， 确保在排除故障后， 需经确认才能重新启动设备。

安装方式：标准DIN导轨安装。

主要特点和优势

ABB SS823 (3BSE038226R1)​ 的核心优势在于其提供经过认证的、高可靠性的安全功能， 简化了安全回路的设计与验证， 并极大提高了系统的安全性。它将复杂的安全逻辑和诊断功能集成于一个经过验证的模块中， 降低了工程设计风险。

与使用普通继电器搭建的安全回路相比， 其主要特点和优点包括：

认证与合规：预认证符合最高安全等级， 简化了机器安全评估和CE/其他认证流程。

高可靠性设计：冗余、监控和强制导向触点设计， 确保即使在单点故障下也能安全停机。

全面的诊断：清晰的LED指示灯和监控输出， 能够快速定位输入回路故障(如断线、短路)、输出回路故障(如负载缺失)或模块内部故障， 减少停机时间。

易于集成：模块化设计， 接线清晰， 易于集成到现有控制柜中。通常可与标准控制元件(如接触器、PLC)配合使用。

灵活性：可配置为多种安全功能(急停、安全门、双手控制等)， 并支持多种复位模式。

Technical Overview:

The ABB SS823. identified by order number 3BSE038226R1. is a Safety Relay Module designed for implementing safety functions in machinery and industrial equipment. Certified for Safety Integrity Level (SIL) 3 and Performance Level (PL) e, Category 4. it provides a reliable, fault-tolerant solution for monitoring safety devices like emergency stops and safety gates. It features dual-channel monitoring inputs for detecting faults such as contact welding or wire breaks, and utilizes positively guided relay contacts for the safety outputs. This ensures that in the event of a fault or a safety demand, the outputs will switch to a safe state, disconnecting the hazardous energy. The module includes comprehensive status indication and diagnostic capabilities, making it a critical and dependable component for machine safety applications.

应用领域

ABB SS823 (3BSE038226R1)​ 专用于所有需要实现合规的安全停机功能的工业机械和自动化设备。在冲压机上， 它监控安全光幕和双手按钮。在工业机器人工作站， 它连接安全门锁和急停绳。在装配线， 它用于保护操作员进入危险区域的安全联锁。在包装机械上， 它实现急停和安全盖板监控。

其典型应用包括：

紧急停止 (Emergency Stop)

安全门/防护装置监控 (Safety Gate Monitoring)

双手控制 (Two-Hand Control)

光幕/安全扫描器接口 (Light Curtain/Scanner Interface)

安全地毯/边缘监控

集成与更换要点

更换安全继电器是一项高风险作业， 必须严格遵守安全规程和上锁挂牌程序， 并由专业人员操作， 因为任何失误都可能危及人员安全。

安全准备：

执行安全锁定 (LOTO)：必须​ 执行完整的上锁挂牌程序， 将机器控制柜完全断电、锁定并挂牌。确认所有危险能量(电气、气动、液压)已被隔离。

记录配置：在断电前， 记录所有接线位置、跳线设置(如有)和LED指示灯状态。拍照记录接线图。

更换操作：

断开接线：在确认无电后， 逐一断开连接到SS823模块的所有电线， 并立即做好清晰、唯一的线号标记。

拆卸旧模块：松开DIN导轨卡扣或固定螺丝， 取下旧模块。

安装与接线：将新模块(3BSE038226R1)卡入DIN导轨。严格按照标记和照片， 恢复所有接线， 确保每根线都连接到正确的端子。

上电与功能测试：

移除锁定， 恢复供电。

观察指示灯：新模块的电源灯和状态灯应指示正常。切勿立即复位。

安全功能测试：这是强制性步骤。必须模拟所有安全输入(按下急停、打开安全门等)， 验证对应的安全输出(如接触器)能可靠断开， 机器无法启动。然后， 在排除模拟故障后， 测试复位功能是否正常。

记录：将更换和测试结果记录在设备维护日志中。

生命周期与采购建议

安全继电器是功能安全关键部件， 其生命周期与所保护设备的生命周期直接相关。采购时， 必须确保备件在功能和安全完整性上与原部件完全一致。

对维护和采购人员的核心建议：

绝对精确采购：采购时， 必须提供完整订货号“3BSE038226R1”。不同版本(如R1. R2)在功能或认证上可能有差异， 必须完全一致。

供应商可靠性：必须从信誉良好的授权渠道或专业供应商处采购， 以确保获得原装正品或经过认证的同等替代品。仿制品可能在安全关键时刻失效， 造成灾难性后果。

严禁改装：禁止对安全继电器进行任何电气或机械改装。

备件策略：对于关键设备， 应将SS823此类核心安全模块作为强制性安全备件进行储备， 以缩短因安全系统故障导致的停机时间。

定期测试：安全回路(包括此模块)应按照机器安全计划进行定期功能测试。

我们(深圳长欣)提供ABB SS823 (订货号：3BSE038226R1)​ 安全继电器模块。我们理解其对于设备安全运行的重要性， 所提供的备件均为原装或经严格测试确保功能完整的产品。在发货前， 我们会进行基本的外观和电气特性检查。我们必须严肃提醒您：

操作前， 务必执行完整的上锁挂牌程序。

更换后， 必须进行全面的安全功能测试， 并由合格人员确认。

安全系统的维护和修改， 应由经过培训的专业人员进行。

我们为该产品提供标准保修， 但更首要的是， 我们致力于支持您维护一个安全、可靠的生产环境。
