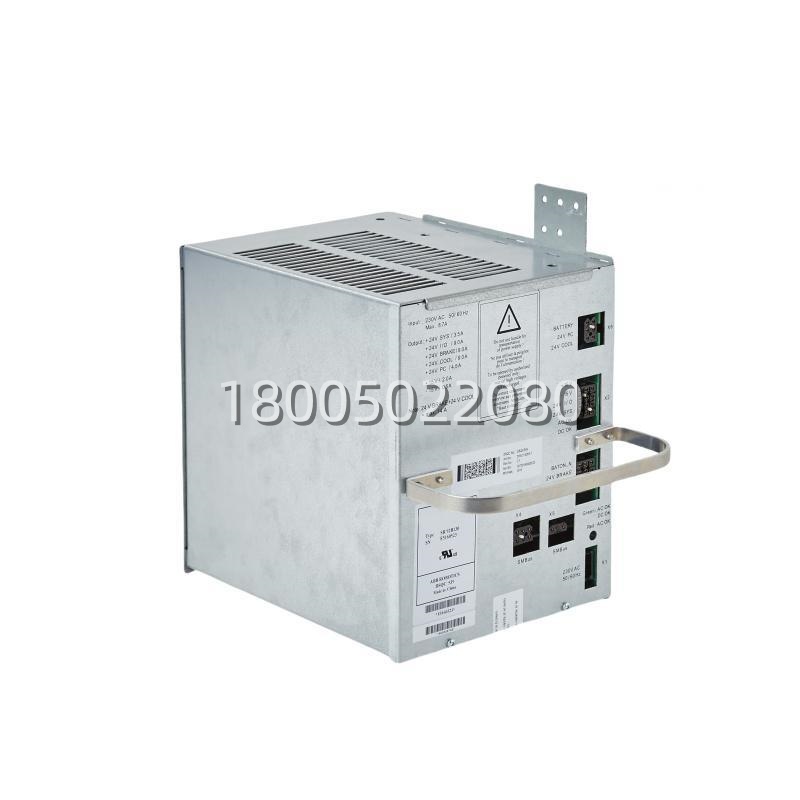

ABB 3HAC14265-1 | DSQC539 机器人电源模块 现货

描述

关键技术规格

• 产品 ID：3HAC14265-1
• ABB 型号：DSQC539
• 模块类型：机器人电源模块 / 供电单元
• 适用系统：ABB S4、S4C、S4C+、IRC5 等机器人控制系统
• 适用设备：ABB IRB 640、IRB 840、IRB 1400、IRB 4400、IRB 6400 等工业机器人
• 输入电压：AC 230 V，50/60 Hz，最大 8.7 A
• 输出规格：
  • +24 V 系统电源：3.5 A
  • +24 V I/O：9.0 A
  • +24 V 制动：9.0 A
  • +24 V 冷却：9.0 A
  • +24 V PC：4.5 A
  • +15 V：2.0 A
  • -15 V：0.5 A
• 输出限制：+24 V 制动与 +24 V 冷却合计最大 14 A
• 安装方式：控制柜内模块化安装
• 尺寸：约 125 × 75 × 130 mm（不同来源存在差异，以实物为准）
• 重量：约 5.92 kg（毛重约 6.68 kg）
• 防护等级：IP20
• 成色：全新原装
• 质保：1 年质保

产品深度介绍

在 ABB 工业机器人控制系统的维护与维修过程中，电源模块往往是一个关键但又容易引发争议的部件。ABB 3HAC14265-1 DSQC539 的定位很清晰：它不是通用开关电源，而是专门为 ABB 机器人控制柜设计的供电单元。

从系统架构来看，DSQC539 的主要作用是在 ABB S4、S4C、S4C+、IRC5 等控制柜中承担多路直流供电任务。 它把外部 AC 230 V 输入转换成 +24 V 系统电源、+24 V I/O、+24 V 制动、+24 V 冷却、+24 V PC、+15 V、-15 V 等输出，分别供给控制系统、I/O 模块、制动环节、冷却环节、PC 和伺服驱动相关部分。 对于已经运行多年的机器人系统来说，这种“原控制柜、原电源架构、原输出规格”的匹配方式，通常比整体更换控制柜更经济，也更容易通过现场调试恢复生产。

当然，它的局限性也比较明显：它并不适合作为通用工业电源使用，也不能保证在所有 ABB 机器人控制柜上完全互换。 如果控制柜型号、序列号、电源版本、连接器类型、输出负载分配或安装方式不一致，即使模块表面印刷的型号相同，也可能存在兼容性问题。 换句话说，DSQC539 更适合“确认型号一致、版本匹配、输出规格对应”的替换场景，而不是“看见 DSQC539 就直接替换”的通用方案。

适用场景分析

• ABB 机器人控制柜电源更换：S4、S4C、S4C+、IRC5 等控制柜电源模块故障替换。
• 机器人系统突发故障抢修：因电源模块异常导致控制柜无法上电、系统不启动或伺服无供电。
• 老机器人系统备件储备：提前准备关键电源模块，降低突发故障风险。
• 工业生产机器人维护：汽车制造、焊接、搬运、喷涂、装配等机器人控制柜供电单元更换。
