关键技术规格
| 参数项 | 规格值 |
|---|---|
| 型号 / 订货号 | DSTX120 / 57160001-MA |
| 产品类型 | 连接单元 (Connection Unit) |
| 所属系统 | ABB Advant OCS / Advant Master / S400 I/O |
| 适配电子模块 | DSDP 160 (脉冲编码器/位置测量模块) |
| 供电电压 | 24 V DC (典型) |
| 输入信号 | 16通道差分输入 |
| 每通道最大电压 | 30 V DC |
| 通道间隔离 | 500 V DC |
| 每通道电流 | 50 mA @ 24 V DC |
| 功耗 | < 1 W |
| 安装方式 | DIN导轨 / 背板机架安装 |
| 尺寸 (深×高×宽) | 306 × 58.5 × 99 mm |
| 净重 | 0.375 kg |
| 防护等级 | IP20 (柜内安装) |
| 工作温度 | -20 ~ +70 °C |
| RoHS状态 | 豁免 (2011/65/EU Art 2(4)(c)(e)(f)(j), 见3BSE088609声明) |
产品深度介绍

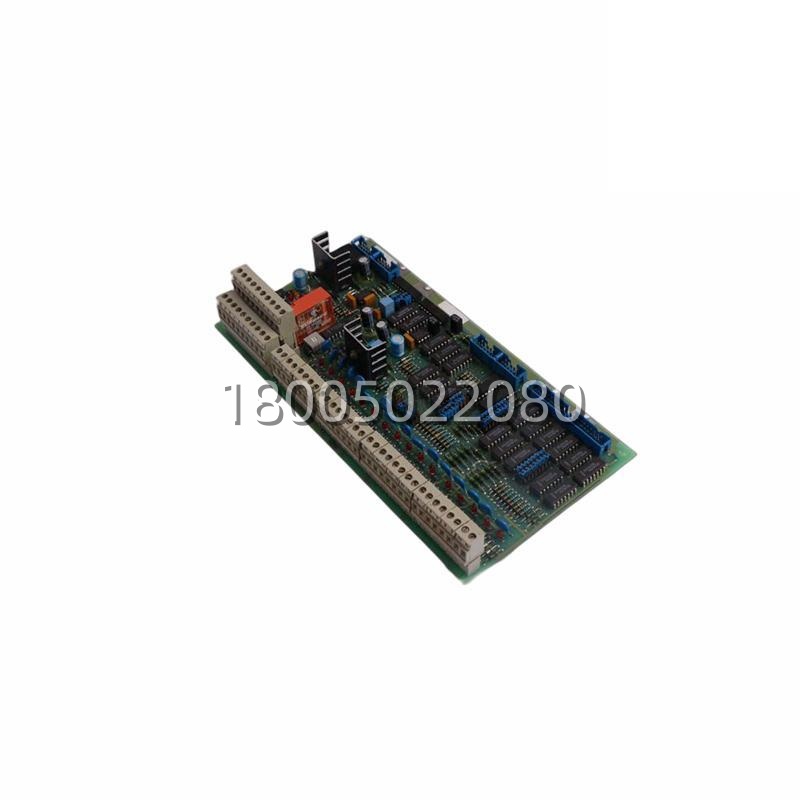

ABB DSTX120（订货号 57160001-MA）是 Advant Master / S400 I/O 系统里给 DSDP 160 脉冲编码器模块配的那块连接单元。搞过 S400 老系统的工程师都清楚，DSDP 160 负责的是高速计数、编码器、位置测量这类活儿——现场侧进来的是 RS-422 差分脉冲或 SSI 信号，跟普通的 DI/DO 走的是两套路子。DSTX120 做的就是把这些信号规整地转接到背板总线上，同时提供电气隔离和屏蔽走线 。
这个单元本身是被动无源的，不涉及任何逻辑处理或固件版本，坏了直接换就行。故障率其实不高，但在老装置延寿项目里，背板金手指氧化或导轨接地不良导致的共模干扰偶有发生——遇到这类问题，先喷触点清洁剂处理金手指，比直接换板子更实在 。
从备件管理角度看，DSTX120 属于 停产备件（Discontinued），ABb 这条线早就不主推了。新项目不会再选 S400，但钢厂、造纸、水电那些跑 AC800F/AC800M 挂 S400 远程 I/O 的老产线还在用。对于依赖 DSDP 160 做位置测量或计数的关键工位，我们建议采取 “1 个在线 + 1 个冷备” 的库存策略——这玩意儿本身不贵，但一旦缺失，整个编码器链路就得停摆，重新布线的时间成本和停产损失完全不是一个量级。所有现货均为瑞典原装，经过金手指检查和导通测试，确保到货即用。
