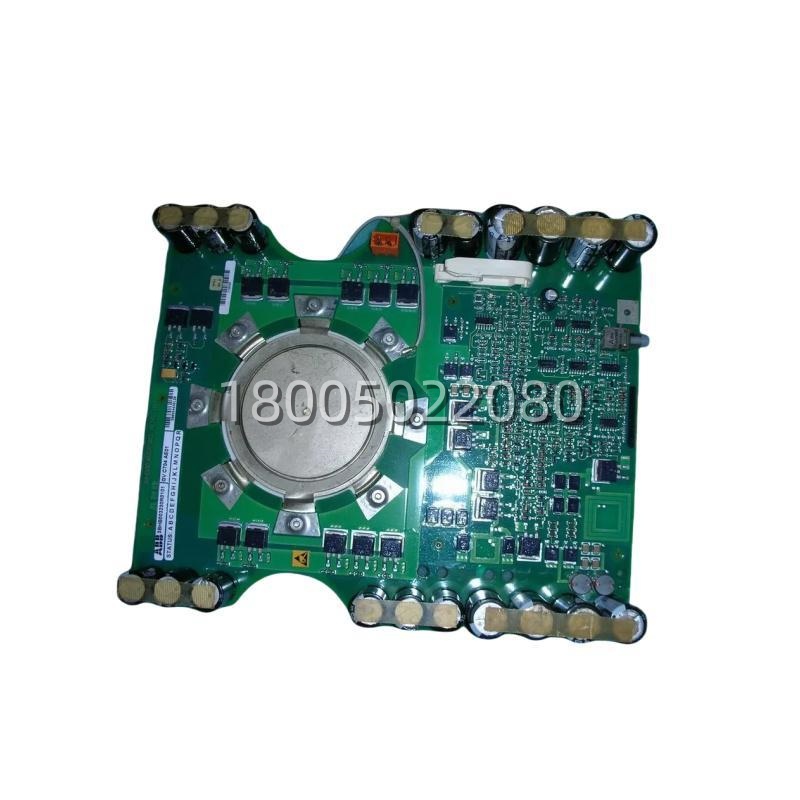

ABB 5SHX 14H4502 IGCT模块：4500V高压大功率电力电子核心器件

描述

5SHX 14H4502 产品概述

在工业自动化和电力传输的江湖里，提到高压大功率开关器件，老法师们第一个想到的往往就是ABB的看家本领。今天要聊的这位狠角色，正是ABB 5SHX 14H4502.这可不是普通的晶闸管，而是一块集成了门极换流技术(IGCT)的高性能模块。它生来就是为了对付那些最棘手的工况，比如在高压直流输电(HVDC)站里，或者在驱动几千千瓦的大型工业电机时，普通器件早就歇菜了，但ABB 5SHX 14H4502 却能像没事人一样，精准地控制着巨大的电流通断。

作为ABB 5SHX系列中的经典之作，5SHX 14H4502 在自动化系统中扮演着“心脏瓣膜”的角色。它不仅继承了传统GTO(门极可关断晶闸管)的高电压、大电流承载能力，更通过集成优化的门极驱动单元，实现了更快的开关速度和更低的开关损耗。这意味着，当您的系统需要频繁进行能量转换或精确调节时，ABB 5SHX 14H4502 能显著减少发热，提升整体效率。对于追求极致稳定性和能效的现代化工厂来说，选对了它，就等于给生产线穿上了一层防弹衣。

5SHX 14H4502 技术规格

产品型号：5SHX 14H4502

制造商：ABB

产品类型：IGCT (Integrated Gate-Commutated Thyristor) 模块

最大重复峰值反向电压 (VRRM)：4500 V

最大平均通态电流 (ITAV)：1400 A

最大通态方均根电流 (ITRMS)：2200 A

最大门极触发电流 (IGT)：300 mA (典型值)

最大门极触发电压 (VGT)：15 V (典型值)

结温范围 (Tj)：-40°C 至 +125°C

封装形式：Disc Package (圆盘式封装)

冷却方式：水冷或强制风冷

应用领域：高压变频器、HVDC输电、STATCOM

主要特点和优势

咱们实话实说，5SHX 14H4502 之所以能在市场上站稳脚跟，靠的不是花哨的营销，而是实打实的硬功夫。首先，它的核心优势在于“集成”二字。传统的GTO需要复杂的外部缓冲电路和驱动电路，不仅占地方，还容易出故障。而ABB 5SHX 14H4502 将门极驱动电路紧密集成在芯片附近，极大地降低了杂散电感 (Stray Inductance)。这一改进直接带来了开关速度的飞跃，使得它在高频开关应用中表现优异，同时大幅降低了开关损耗 (Switching Losses)，让系统效率再上一个台阶。

其次，可靠性是工业界的命门。5SHX 14H4502 采用了ABB独有的软穿通 (Soft Punch-Through) 技术和先进的芯片布局，使其在面对电压尖峰和电流冲击时，表现出极强的鲁棒性 (Robustness)。在分布式控制系统 (DCS) 或大型变频调速系统中，一旦功率器件失效，整个产线都得停摆，损失不可估量。而这款模块的设计寿命长，故障率极低，真正做到了“装上去就不用管”。此外，它的导通压降 (On-state Voltage Drop) 极低，在大电流工况下，发热量远小于同类产品，这不仅减少了散热系统的投入，还进一步提升了系统的功率密度 (Power Density)。

最后，兼容性也是ABB 5SHX 14H4502 的一大亮点。它能够无缝对接主流的工业通信协议和控制平台，无论是老旧系统的改造升级，还是新建项目的配套，都能轻松上手。其标准化的封装尺寸，使得维护和更换变得异常简单，大大缩短了停机维护时间 (Mean Time To Repair, MTTR)。总的来说，选择5SHX 14H4502.就是选择了高效、稳定和省心的工业未来。

The ABB 5SHX 14H4502 stands as a pinnacle of power semiconductor technology, specifically engineered for the most demanding high-voltage and high-current applications. Its core strength lies in the Integrated Gate-Commutated Thyristor (IGCT) architecture, which merges the robust current handling of thyristors with the rapid switching capabilities of transistors. This unique combination allows the 5SHX 14H4502 to operate with exceptional efficiency, minimizing both conduction and switching losses even under extreme load conditions. In industries where downtime is not an option, such as high-voltage direct current (HVDC) transmission and large-scale industrial motor drives, this module delivers unmatched reliability. Its advanced design reduces stray inductance, enabling faster turn-off times and superior performance in pulse-width modulation (PWM) inverters. Furthermore, the ABB 5SHX 14H4502 is built to withstand harsh thermal and electrical stresses, ensuring long-term stability in critical infrastructure. By choosing this component, engineers secure a foundation for power systems that are not only powerful but also remarkably resilient and energy-efficient.

应用领域

说到5SHX 14H4502 的用武之地，那可真是一片广阔的天地。首当其冲的就是高压直流输电(HVDC)领域。在国家级的电网建设中，电能的远距离、大容量传输离不开这种级别的器件。ABB 5SHX 14H4502 凭借其4500V的耐压能力和千安级的电流吞吐，成为换流阀中的核心元件，确保电力在数千公里的输送中损耗最小、波形最稳。
