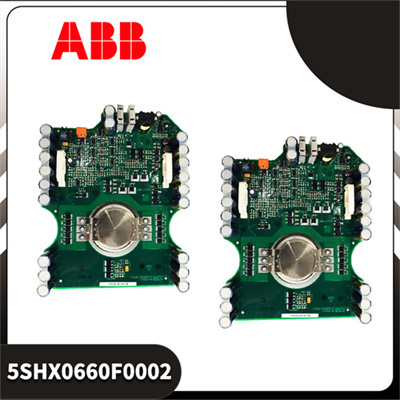

ABB 5SHX0660F0002 中压变频器IGBT模块

描述

ABB 5SHX0660F0002 产品概述

在工业传动的中压领域，除了用IGCT玩转超大功率的ACS 6000.ABB还有一条非常成功和广泛应用的“王牌线”，那就是ACS 1000系列。而您手里这个ABB 5SHX0660F0002.正是ACS 1000和其升级版ACS 1000i变频器功率单元里最核心的功率开关器件——一个高压IGBT模块。IGBT，中文叫绝缘栅双极型晶体管，你可以把它理解为一种用电压控制、开关速度很快、驱动又相对简单的“高级开关管”。

这个模块通常用在变频器的“逆变”部分，也可能用在“有源整流”部分。它的工作，就是把直流母线上的电能，按照控制板发来的精确指令(PWM脉冲)，快速、高效地“切换”成电压和频率都可调的交流电，去驱动电动机。5SHX0660F0002 之所以重要，是因为它直接决定了变频器的输出电流能力、开关损耗(影响效率)、输出电压波形质量(影响电机发热和噪音)以及过载和短路承受能力。与风冷模块不同，它是水冷设计，这意味着它能以更小的体积，散发更多的热量，从而实现更高的功率密度和更紧凑的柜体设计。在石化、冶金、水处理等行业的中大型风机水泵节能改造和工艺控制中，ACS 1000系列备受欢迎，这块5SHX0660F0002 IGBT模块就是其可靠运行的核心保障之一。

ABB 5SHX0660F0002 技术规格

主要特点和优势

高性能IGBT技术，兼具效率与性能：5SHX0660F0002 采用的IGBT技术，是它在应用层面的一大亮点。相比传统的GTO或同门的IGCT，IGBT的开关频率可以做得更高。更高的开关频率意味着变频器输出的PWM波形更细腻，电流谐波更小，电机运行起来更平稳、噪音更低、发热更少。同时，它的驱动电路相对简单(电压驱动)，控制起来更方便。这使得ACS 1000系列变频器在动态响应、控制精度和输出波形质量上表现出色，特别适合对工艺控制要求高的泵、风机和某些类型的压缩机应用。

紧凑水冷设计，功率密度高：这个“水冷”特性，是5SHX0660F0002 模块在物理结构上的核心优势。水冷的散热效率远高于强迫风冷。这意味着，在输出相同功率的情况下，采用水冷IGBT模块的变频器功率柜，体积可以做得更小，更节省安装空间。对于很多空间有限的改造项目或者追求高功率密度的OEM设备集成，这个优点非常关键。同时，水冷系统的噪音也远低于大功率风机，改善了工作环境。当然，这也意味着需要一套可靠的水冷却循环系统(去离子水)作为支撑。

高可靠性与易于维护的平衡：模块本身设计坚固，采用工业级绑定和封装技术，确保在振动和温度循环下的长期可靠性。在系统层面，ACS 1000的功率单元通常采用模块化、抽屉式设计。如果一个5SHX0660F0002 IGBT模块所在的功率单元发生故障，可以在较短时间内(比如几小时内)整体更换故障单元，快速恢复生产。而故障单元可以返厂或在维修中心进行板级维修(包括更换损坏的IGBT模块)。这种“整单元更换，离线维修”的策略，在工业现场极大地缩短了关键设备的平均修复时间 (MTTR)，实现了高可用性 (Availability) 和可维护性的良好平衡。

The ABB 5SHX0660F0002 is a high-voltage IGBT (Insulated Gate Bipolar Transistor) power module, serving as the heart of the widely deployed ACS 1000 and ACS 1000i medium-voltage drive series. Its design centers on delivering a balance of performance, efficiency, and power density. Utilizing advanced IGBT technology, it enables higher switching frequencies compared to thyristor-based alternatives, resulting in superior output waveform quality with lower harmonic distortion for smoother motor operation and reduced losses. The integrated water-cooling baseplate is a key feature, allowing for exceptional heat dissipation from a compact form factor. This enables the construction of drives with a smaller footprint and higher power density, which is crucial for space-constrained installations. The module is engineered for robust operation in continuous industrial duty, supporting the high reliability and maintainability that the ACS 1000 series is known for in critical fan, pump, and compressor applications across various industries.

应用领域

ABB 5SHX0660F0002 的应用，聚焦在那些功率等级在数百至数千千瓦、对控制性能和可靠性有明确要求的中型关键负载上。

在水处理与市政公用领域，它是大型自来水厂/污水处理厂的送水泵、取水泵、鼓风机的理想驱动核心。变频控制可实现恒压供水、精确曝气，节能效果显著，其高可靠性保障了市政服务的连续性。

在石油化工与天然气行业，它驱动着工艺装置中的各种泵（进料泵、循环泵、回流泵）和空气压缩机/工艺压缩机。这些设备对流程稳定性至关重要，变频调速用于精确控制流量、压力，而模块的坚固性确保了在可能存在的腐蚀性或易燃环境下稳定运行。

在电力与能源领域，应用于电厂的大型锅炉给水泵、循环水泵、引风机、送风机的调速节能。也用于区域能源站的冷热水循环泵。

在冶金与采矿行业，用于驱动矿井的排水泵、通风机，以及选矿厂的渣浆泵、循环水泵。

在化工与制药行业，用于需要精确流量控制的工艺泵和搅拌器驱动。

简单来说，凡是需要用一个稳定、高效、可调速的中压传动方案，来替代传统的液力耦合器、风门挡板或直接工频启动，以解决工艺控制、节能降耗或软启动问题的场景，采用5SHX0660F0002 IGBT模块的ACS 1000系列变频器都是一个经受过全球市场检验的经典选择。
