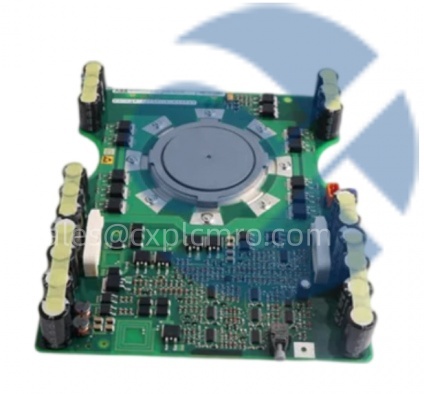

ABB 5SHX1445H0002 | 工业级功率半导体模块，支持高电流、高电压开关应用

描述

产品概述

在大功率电机驱动系统中，功率模块是决定效率、可靠性和动态响应能力的“心脏”。ABB 5SHX1445H0002 与 3BHL000387P0101 正是这一核心的黄金组合——前者为高电流 IGBT 功率模块，后者为其配套的智能门极驱动板，共同构成 ABB ACS800、ACS880 及 ACS6000 系列变频器中逆变器或整流器的关键单元。该组合广泛应用于 兆瓦级风机、轧机主传动、船舶电力推进、矿井提升机 等对动态性能和可靠性要求极高的场景。

我在多个钢铁厂热轧线和海上平台电力推进系统中处理过此模块的更换。例如，在一套 8 MW 轧机主传动 ACS880 中，因电网谐波叠加导致直流母线电压尖峰，引发 5SHX1445H0002 内部 IGBT 击穿短路。更换时必须同步更换 3BHL000387P0101 驱动板——因为即使驱动板外观完好，其内部的 DESAT(退饱和)检测电路或软关断功能可能已因过压应力受损。若仅换功率模块，新 IGBT 极可能在下次扰动中再次损坏。3BHL000387P0101 不仅提供 ±15 V 隔离驱动信号，还实时监测 IGBT 的集电极-发射极电压(Vce)，一旦检测到过流(如短路)，立即触发软关断（Soft Turn-off），避免 di/dt 过高导致二次击穿。这种“功率+智能驱动”一体化设计，使 ABB 传动系统具备卓越的故障穿越能力。5SHX1445H0002 + 3BHL000387P0101 不仅是元器件，更是保障连续生产的“动力基石”。

主要特点和优势

高功率密度与可靠性：采用 ABB 专有 IGBT 芯片技术，支持高开关频率与低导通损耗，适用于 MW 级连续运行。

智能驱动保护：3BHL000387P0101 提供纳秒级过流检测与软关断，极大提升 IGBT 抗短路能力。

状态反馈与诊断：驱动板将模块健康状态(如过温、故障)实时上报至传动控制系统，支持预测性维护。

模块化设计，便于维护：功率模块与驱动板可整体更换，大幅缩短停机时间(MTTR < 2 小时)。 在冶金轧机、矿山提升、船舶推进、大型风机、压缩机等重工业领域，该组合是 ABB 传动系统实现高动态响应、高能效与高可用性的关键技术保障。 英文摘要： The ABB 5SHX1445H0002 + 3BHL000387P0101 is a high-power IGBT module and gate driver assembly used in ACS800/ACS880 medium-voltage drives. Designed for multi-megawatt applications like rolling mills and ship propulsion, it features advanced desaturation (DESAT) protection, soft turn-off during faults, and real-time status feedback to the drive controller. This integrated solution ensures robust motor control under extreme electrical and thermal stress, making it a cornerstone of ABB’s industrial drive reliability. 应用领域 冶金行业：热轧/冷轧主传动、卷取机、开卷机 矿业与建材：矿井提升机、大型破碎机、水泥窑主传 船舶与海洋工程：全电力推进(Azipod)、侧推器、钻井绞车 能源与电力：大型风机(>5 MW)、水泵/压缩机变频驱动

石油天然气：长输管线压缩机、LNG 冷剂压缩机

特别适用于：

电机功率 ≥1 MW

要求高启动转矩或频繁加减速

运行环境恶劣(高温、高粉尘、高湿度)

系统要求“不停机维护”或快速备件更换

更换与维护要点

成功更换 5SHX1445H0002 + 3BHL000387P0101 的关键是成套更换与参数匹配：

必须成套更换：

IGBT 模块与驱动板为配对校准，不可混用不同批次或单独更换。

检查直流母线电容：

模块击穿常伴随母线电容老化，建议同步测量 ESR(等效串联电阻)。

清洁与导热处理：

安装前彻底清洁散热器表面，均匀涂抹 ABB 认证导热硅脂(如 ABB ThermPaste T662)。

扭矩规范：

铜排连接螺栓必须按 ABB 扭矩表紧固(通常 15–20 N·m)，避免接触电阻过热。

上电前测试：

使用万用表确认无直流短路;

在 DriveComposer 中执行 “Power-up Test” 和 “Gate Test”。

⚠️ 警告：操作前务必完全放电直流母线(等待 ≥15 分钟)，并使用高压验电笔确认!该模块工作在危险高电压环境。

生命周期与采购建议

5SHX1445H0002 / 3BHL000387P0101 目前处于成熟期，仍广泛用于全球数万台 ABB 传动设备中。Hitachi Energy 继续提供新件支持，但部分高功率型号交期较长。

深圳长欣确保所供产品为：

原厂全新(带 ABB 标签与序列号)

成套匹配(模块与驱动板同批次)

100% 功能验证：

静态参数测试(二极管压降、绝缘电阻)

动态模拟测试(驱动信号响应、故障注入)

兼容性确认(与 ACS880-04 控制板通信)

我们提供：

12个月质保

免费技术指导(含拆装视频与扭矩表)

紧急备件绿色通道(48小时发货)

For plant engineers maintaining ABB ACS800/ACS880 drives in heavy industry, securing genuine 5SHX1445H0002 + 3BHL000387P0101 assemblies is critical to avoid cascading failures and ensure rapid recovery. We supply only factory-matched, fully tested units with full traceability. Backed by expert support and a 1-year warranty, our inventory keeps your megawatt-class drives running. Partner with us for trusted lifecycle support of your ABB power electronics.
