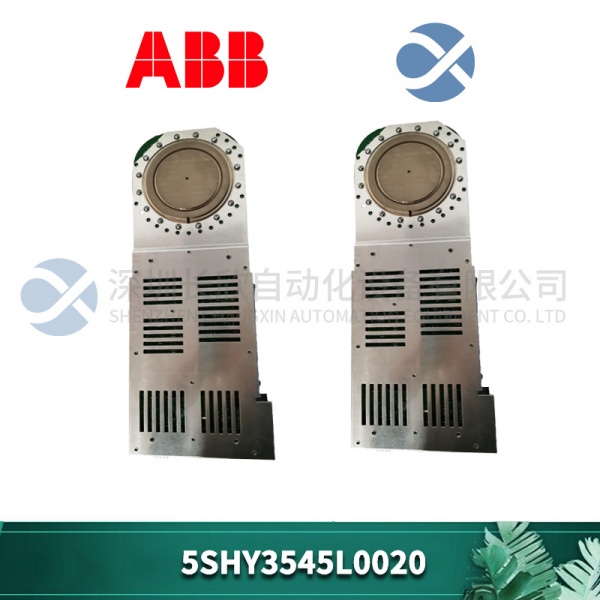

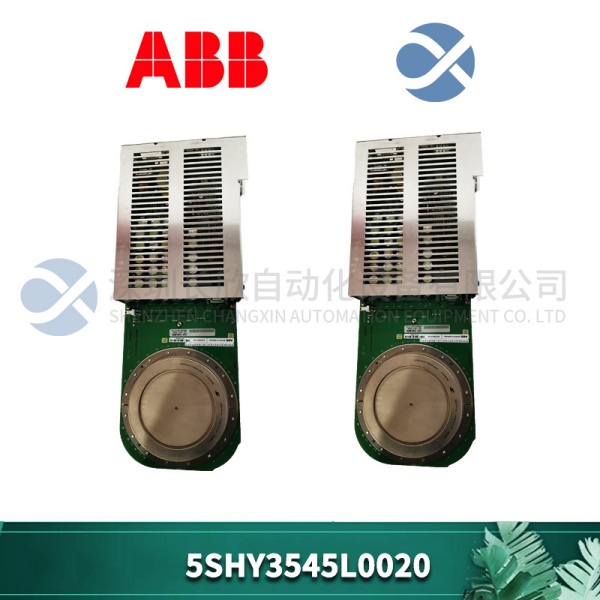

ABB 5SHY3545L0020 IGCT功率模块：中压传动的“心脏”级组件

描述

5SHY3545L0020 产品概述

在工业电力电子的“ heavyweight”级别赛场，ABB 5SHY3545L0020 绝对是一位重量级选手。这不仅仅是一个半导体器件，它是ABB集数十年功力打造的集成门极换流晶闸管(IGCT)巨擘，专门为了应对那些对功率密度和可靠性有着极致要求的场合而生。ABB 5SHY3545L0020 的核心价值在于它将门极驱动电路与超大功率晶闸管芯片完美集成在一个紧凑的压接式封装内，这种设计直接消除了传统GTO(门极可关断晶闸管)所需的外部缓冲电路，极大地简化了系统结构。

对于驱动巨型压缩机、球磨机或船舶推进电机的变频系统来说，ABB 5SHY3545L0020 扮演着电能“总阀门”的关键角色。它能承受4500V的高压和高达3000A的持续电流，以极低的损耗实现电能的精准斩波与合成。相比于上一代技术，ABB 5SHY3545L0020 的开关速度更快，导通压降更低，这意味着在同样的输出功率下，系统的发热量更小，能效比显著提升。在ACS 5000等高端变频器中，这块模块就是整个传动系统的“心脏”，它的每一次跳动都直接关系到生产线的平稳运行和巨大的经济效益。

5SHY3545L0020 技术规格

产品型号：5SHY3545L0020

制造商：ABB

产品类型：集成门极换流晶闸管 (IGCT) 模块

断态重复峰值电压 (VDRM)：4500 V

平均通态电流 (ITAV)：3000 A (Tc=60°C)

浪涌电流 (ITSM)：45000 A (10ms正弦半波)

门极触发电流：集成驱动，优化开关特性

开关频率：典型值 500 Hz – 1 kHz (视具体拓扑而定)

工作结温 (Tvj max)：125 °C

封装形式：Press-pack (双面散热压接式)

冷却要求：强制双面水冷

安装扭矩：需严格遵循ABB机械规范 (通常需专用工具)

存储温度范围：-40 °C to +125 °C

主要特点和优势

提到 ABB 5SHY3545L0020 的优势，那真得好好说道说道。首先，最让人称道的就是它那惊人的电流承载能力。3000A的平均电流，意味着它能轻松应对那些启动电流巨大、负载波动剧烈的重型工业场景。这得益于ABB先进的芯片技术和优化的内部布局，使得 ABB 5SHY3545L0020 在大电流下的导通压降极低，从而大幅降低了导通损耗 (Conduction Loss)。对于常年24小时不间断运行的化工厂或钢铁厂，这省下来的电费和维护成本，那可是实打实的利润。

其次，ABB 5SHY3545L0020 的可靠性设计简直是为恶劣环境量身定做。它采用的压接式封装 (Press-pack Package) 不仅利于双面高效散热，更具备独特的失效短路模式 (Fail-short Mode)。万一(虽然概率极低)模块发生故障，它会呈现短路状态而不是开路，这样在多电平串联的拓扑结构中，系统可以通过旁路继续降级运行，避免了整机突然停机造成的灾难性生产损失。配合专用的光纤接口 (Fiber Optic Interface) 进行信号传输，彻底实现了强弱电隔离，抗电磁干扰 (EMC) 能力极强，即使在电网波动频繁的地区也能稳如泰山。

再者，集成化设计让系统变得更简单、更紧凑。传统的GTO需要庞大且复杂的外部缓冲电路 (Snubber Circuit) 来保护器件，而 ABB 5SHY3545L0020 将门极驱动单元直接封装在壳体内部，这不仅减小了柜体体积，更消除了外部接线电感带来的隐患，使得开关过程更加干脆利落，开关损耗 (Switching Loss) 显著降低。这种设计让它在分布式控制系统 (DCS) 或可编程逻辑控制器 (PLC) 发出的指令下，响应速度达到了微秒级，真正做到了指哪打哪，控制精度极高。

The ABB 5SHY3545L0020 represents the pinnacle of high-power semiconductor engineering, specifically tailored for the most demanding medium-voltage drive applications. As a high-current Integrated Gate-Commutated Thyristor (IGCT), it delivers an impressive 3000A average current capability, making it the ideal choice for driving massive loads in industries such as oil and gas, mining, and marine propulsion. Its advanced press-pack housing ensures superior thermal management and offers a fail-short safety mode, which is critical for maintaining system availability in multi-level converter topologies. The integration of the gate driver eliminates the need for bulky external snubber circuits, resulting in a compact design with reduced switching losses and enhanced reliability. With its low on-state voltage drop, the ABB 5SHY3545L0020 maximizes energy efficiency, directly contributing to lower operational costs. Furthermore, its robust construction allows it to withstand harsh environmental conditions and severe electrical stresses, ensuring consistent performance over extended periods. For engineers designing or maintaining ACS 5000 series converters, this module is not just a component; it is the foundation of a resilient and high-performance power conversion strategy.

应用领域

ABB 5SHY3545L0020 的身影，活跃在所有对动力和效率有极致追求的“重工业”角落。最典型的莫过于石油天然气行业，那些驱动巨型天然气管道压缩机和海上钻井平台泥浆泵的变频调速系统 (Variable Frequency Drive, VFD)，离不开 ABB 5SHY3545L0020 提供的强劲而平滑的动力输出。在深海环境下，空间寸土寸金，维护极其困难，ABB 5SHY3545L0020 凭借卓越的可靠性和紧凑的封装，确保了关键设备的连续运转，哪怕是在风暴肆虐的夜晚。

再看冶金矿山领域，大型球磨机、矿井提升机、粗轧机这些“吃电老虎”，启动和运行时的电流冲击极大，往往达到数千安培。ABB 5SHY3545L0020 能够轻松应对数倍于额定值的浪涌电流，其快速开关特性还能有效抑制转矩脉动，保护机械传动链不受损伤，延长设备寿命。在电力系统中，它也是大容量静止无功发生器 (SVG) 和有源电力滤波器 (APF) 的核心开关元件，帮助电网维持电压稳定，滤除谐波污染，确保其他精密设备不受干扰。此外，在大型船舶的电力推进系统和兆瓦级风力发电变流器中，ABB 5SHY3545L0020 同样是不可或缺的中流砥柱，用其硬核实力守护着能源动脉的畅通。
