ABB 5SHY4045L0001（3BHB018162R0001）：4.5kV/4kA GTO晶闸管模块——用于HVDC与大功率变频器 ABB

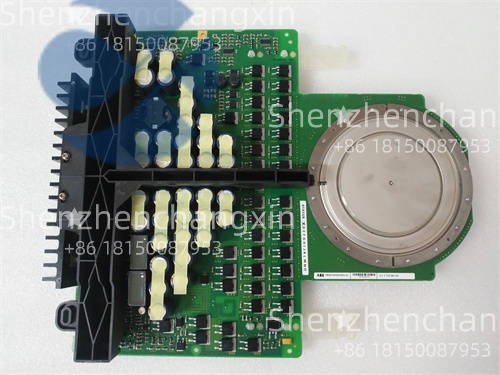

ABB 5SHY4045L0001 是一款高电压、大电流的 门极可关断晶闸管（GTO），额定电压 4500 V，额定平均电流 4000 A（@85°C），采用 陶瓷外壳+双面水冷 设计，专用于 ABB 的 ACS1000/ACS6000 中压变频器、HVDC换流阀 及 工业大功率整流/逆变系统。
该模块需配合专用 GTO驱动单元（如 GDU 4045）使用，具备快速关断能力，是传统晶闸管向全控型器件过渡的关键技术载体。

立即询价
分类： 品牌：
  • 联系人：白荣
  • 电话/Phone：+86 18150087953
  • 邮箱/Email：sales@cxplcmro.com
  • QQ：340565517

描述


🏭 产品概述

在大功率电力电子的世界里，ABB 5SHY4045L0001 就是那颗“沉默的巨人”。它不跑算法，也不传信号，但一旦启动，就能控制兆瓦级能量的流向——无论是钢厂轧机的瞬时加速，还是跨海直流电缆的潮流反转，背后都有它的身影。

这颗GTO模块代表了ABB在全控型晶闸管时代的巅峰技术。虽然如今IGCT/IGBT逐渐成为主流，但在许多存量 ACS1000变频器(如矿山提升机、船舶推进)和 老式HVDC站 中，5SHY4045L0001 仍是不可替代的核心。其4.5kV耐压可直接用于3.3kV或4.16kV中压系统，省去变压器;4kA通流轻松驱动上万千瓦电机。

老姜我干过最悬的一次：某铜矿主井提升机GTO突发故障，停产损失超200万/天。我们连夜空运一块5SHY4045L0001.配合原厂GDU驱动板更换，8小时内恢复运行。工程师说：“这模块贵，但停一天更贵!”——在重工业，备件就是生产力。

🔑 主要特点和优势

超高功率密度：单模块4kA/4.5kV，减少并联数量，提升系统可靠性;

双面水冷设计：热阻极低，适合连续满负荷运行(如轧钢、船舶);

陶瓷封装：高绝缘强度，抗污染，适用于粉尘/高湿环境;

与ABB驱动深度匹配：必须搭配 GDU 4045 或等效驱动单元，确保安全关断;

全球存量巨大：ACS1000在全球超5000套，备件需求长期存在。

💡 注意：GTO对驱动要求极其严苛!关断时需注入大电流负脉冲(-5A以上)，若驱动不匹配，极易因关断失败导致模块爆炸。

The ABB 5SHY4045L0001 is a high-power Gate Turn-Off Thyristor engineered for mission-critical industrial and utility applications. With a 4500V blocking voltage and 4000A current rating, it delivers robust performance in ABB’s ACS1000/ACS6000 medium-voltage drives and legacy HVDC systems. Its ceramic housing and dual-sided water cooling ensure exceptional thermal management under continuous heavy load. While newer technologies like IGCT have emerged, the 5SHY4045L0001 remains vital for maintaining thousands of installed systems worldwide—where reliability, availability, and compatibility are non-negotiable.

🌍 应用领域

中压变频驱动(MV Drive)：

ABB ACS1000/ACS6000 系列(矿山提升机、风机、水泵、船舶推进)

高压直流输电(HVDC)：

传统电网换流站(如巴西伊泰普、中国葛洲坝早期工程)

工业电能质量设备：

SVC(静止无功补偿器)、大功率整流电源(电解铝、氯碱)

轨道交通：

早期电力机车牵引逆变器(部分欧洲/亚洲线路仍在使用)

🛒 选型与购买建议

✅ 确认三点再下单：

系统匹配：仅用于 ABB ACS1000/ACS6000 或指定HVDC阀塔，不可随意替换IGBT/IGCT;

驱动配套：必须同步检查 GDU驱动板(如 3BHE009683R0101)是否完好;

冷却条件：确保水冷系统流量/水质达标，否则模块会过热失效。

⚠️ 警惕翻新/打磨件!GTO属高应力器件，二手件内部已疲劳，通电即炸风险极高。

✅ 我们提供：

全新NOS(New Old Stock)库存

整机退役优质拆机件(经静态参数测试)

配套GDU驱动板与水冷板

上电前 VDRM/IGT 测试报告

❓ 常见问题解答 (FAQ)

Q：5SHY4045L0001 能用 IGBT 模块替代吗？

A：不能!系统拓扑、驱动逻辑、保护策略完全不同，强行替换将导致灾难性故障。

Q：如何测试GTO好坏？

A：需专用测试台：

静态：测正反向阻断电压(应>4kV)

动态：在低压下验证门极触发/关断(需GDU模拟)

❌ 禁止用万用表二极管档测试!

Q：存储期有限制吗？

A：有!长期存放(>2年)需做 “老化激活”(逐步升压)，否则首次通电易击穿。

Q：3BHB018162R0001 和 5SHY4045L0001 是同一个东西吗？

A：是!3BHB018162R0001 是ABB内部物料编码，5SHY4045L0001 是产品型号，完全等效。

🔧 安装与维护提示

安装前：清洁水冷板表面，涂导热硅脂，螺栓按 对角线顺序 扭紧至 15 Nm;

接线：门极引线尽量短，远离功率回路，避免dv/dt误触发;

调试：首次上电务必 空载+低压，监测关断波形;

更换：建议成对/整桥更换，避免新旧模块参数失配。

📦 产品保障(深圳长欣)

每一块 ABB 5SHY4045L0001 均经过：

✅ 外观检查(陶瓷无裂纹、端子无氧化)

✅ 静态耐压测试(4kV DC，1分钟)

✅ 门极触发电流验证

✅ 匹配GDU功能抽检

提供 12个月质保 + 终身技术支持 —— 甭管你是ACS1000报“OVERCURRENT”，还是GTO炸裂，一个电话，老姜团队帮你分析根本原因!
