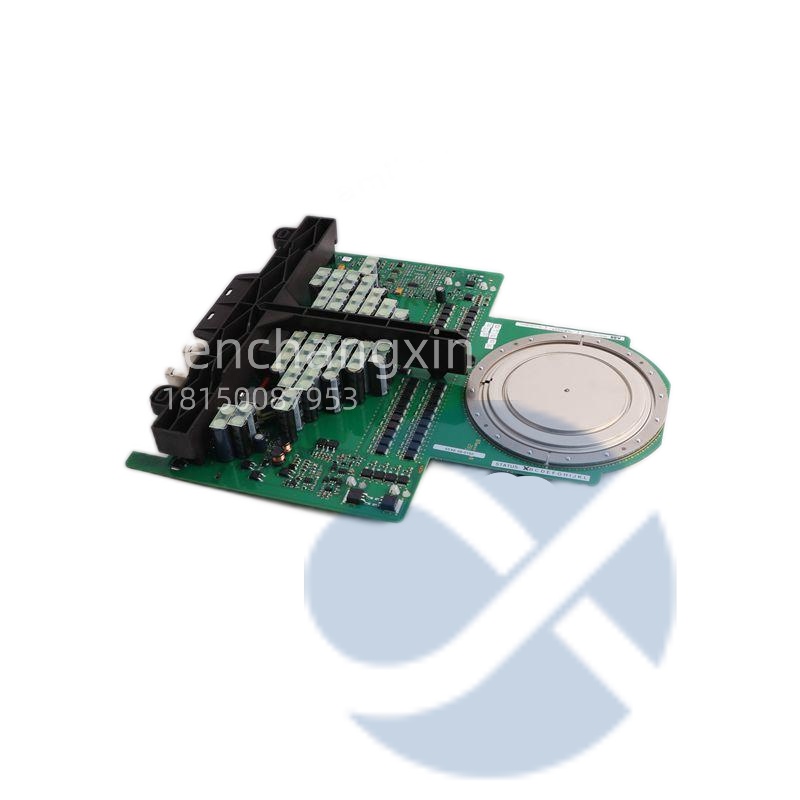

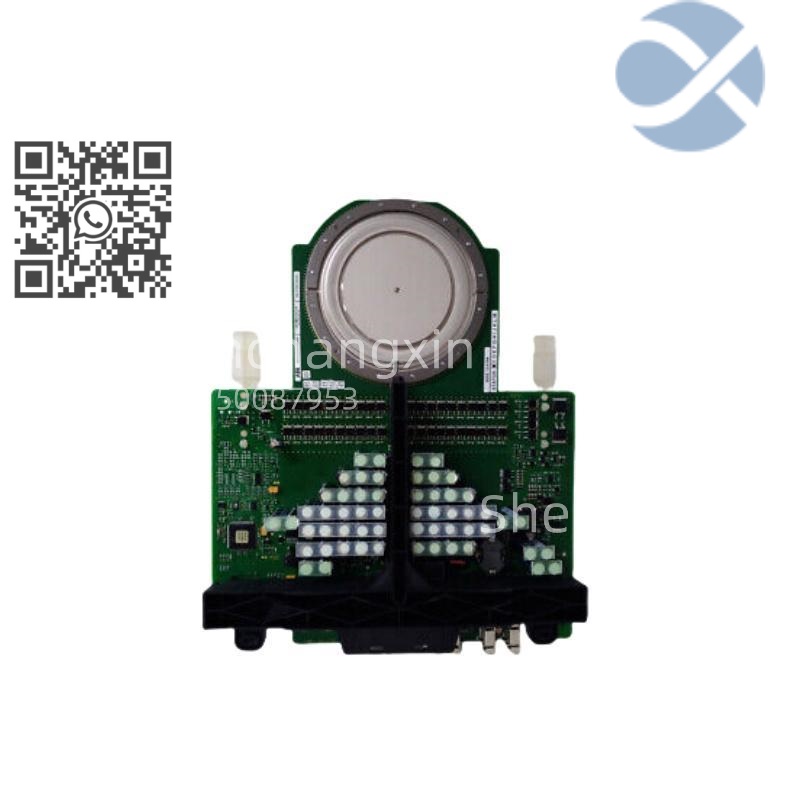

ABB 5SHY4045L0004 | 4.0kV/4500A 高压晶闸管功率模块

描述

产品概述

在高压大功率电能质量治理领域，ABB 5SHY4045L0004 是工程可靠性的代名词。这款4.0 kV / 4500 A晶闸管模块专为相控电抗器（Thyristor Controlled Reactor, TCR） 及部分静止同步补偿器（STATCOM） 的阀塔设计，广泛应用于钢铁、矿山、轨道交通及大型可再生能源并网等存在剧烈无功冲击的场景。其核心任务是在毫秒级时间尺度内精确调节感性或容性无功输出，从而稳定系统电压、抑制闪变、提升功率因数——这对保障敏感负荷连续运行至关重要。

ABB 5SHY4045L0004 的技术底蕴源于ABB在高压功率半导体领域超过半个世纪的积累。与传统螺栓型器件不同，它采用3英寸直径的压力接触式（Press-Pack）封装，内部多芯片串联-并联集成，并内置均压电阻与RC缓冲网络(Snubber)。这种结构彻底消除了引线键合和焊点，从根本上规避了热循环疲劳导致的早期失效。正因如此，该模块能在每天数千次开关操作的严苛工况下实现10年以上的无故障服役，成为全球众多关键基础设施中“免维护”阀体的核心单元。

技术规格

产品型号：5SHY4045L0004

制造商：ABB(现 Hitachi Energy)

产品类型：高压晶闸管功率模块(用于TCR/STATCOM)

重复峰值反向/正向阻断电压(VRRM/VDRM)：4000 V

通态电流(RMS)(IT(RMS))：4500 A

浪涌通态电流(ITSM，50 Hz，10 ms)：72 kA

门极触发电流(IGT，最大值)：300 mA

工作结温范围(Tj)：-40°C 至 +125°C

热阻(Rth(j-c))：约 0.0055 K/W(典型值，依赖冷却条件)

封装形式：圆形陶瓷压力接触式(Press-Pack)，直径约 110 mm

冷却方式：双面强制水冷(需配合专用散热器)

di/dt 耐受能力(通态)：≥ 500 A/μs

dv/dt 耐受能力(断态)：≥ 1000 V/μs

认证标准：IEC 60747-6. IEC 61803

主要特点和优势

ABB 5SHY4045L0004 的真正价值在于将极端电气应力耐受能力与超长寿命融为一体。在电弧炉炼钢现场，TCR阀每分钟可能经历数十次全电流导通与关断，每一次都伴随巨大的di/dt(电流变化率)和dv/dt(电压变化率)。普通晶闸管在此类工况下易因局部过热或误触发而失效，而5SHY4045L0004 凭借其优化的芯片布局、低杂散电感封装和内置缓冲电路，可从容应对这类挑战。

压力接触(Press-Pack)技术：无焊点、无引线，耐受高热机械应力，支持高di/dt

内置RC缓冲与均压网络：简化外部阀设计，提升动态均压性能，降低EMI

双面水冷结构：热路径对称，热阻极低，确保大电流下结温分布均匀

高阻断电压裕度：4.0 kV额定值适用于400–690 V工业系统经变压器升压后的阀串

严格参数匹配：出厂按VT(通态压降)和Qrr(反向恢复电荷)分组，保障并联均流

尤为关键的是，该模块的高dv/dt耐受能力使其在关断瞬间不易因电压尖峰而误触发，极大提升了SVC系统在电网扰动下的鲁棒性。

The ABB 5SHY4045L0004 is a high-reliability thyristor module engineered for the most demanding reactive power compensation applications. With a 4.0 kV blocking voltage and 4.5 kA RMS current rating, it delivers robust performance in TCR-based Static Var Compensators (SVCs) and hybrid STATCOM systems. Its press-pack construction eliminates wire bonds and solder joints—common failure points under high thermal cycling—ensuring exceptional longevity in high-cycle switching environments. Integrated snubber and grading networks simplify valve design while enhancing dynamic voltage sharing. Widely deployed in steel mills, mines, and renewable integration sites, the 5SHY4045L0004 sets the industry standard for power quality solutions requiring millisecond-level response and decades of service life.

应用领域

ABB 5SHY4045L0004 是解决重工业电网“电压波动”与“功率因数低下”问题的核心器件。典型应用场景包括电弧炉炼钢——冶炼过程中电极短路与拉弧导致负载剧烈变化，引发母线电压闪变，影响全厂设备。基于5SHY4045L0004 构建的SVC系统通过实时调节TCR导通角，动态平衡无功，将电压波动控制在国标限值内。类似需求也存在于大型轧机、矿井提升机、电气化铁路牵引变电站及风电场并网点。

电弧炉(EAF)与精炼炉(LF)的动态无功补偿与闪变抑制

大型热轧/冷轧生产线主传动系统的电压稳定

矿山提升机、破碎机等冲击性负载的功率因数校正

电气化铁路牵引供电系统的负序与无功治理

老旧SVC装置(如1990s–2010s投运)的功率单元替换与延寿改造

值得注意的是，该模块是ABB早期SVC产品的标准配置，随着这些系统进入生命周期后期，5SHY4045L0004 的备件需求持续强劲，成为保障关键工业设施电能质量的战略物资。

集成与配置要点

将ABB 5SHY4045L0004 集成到高压阀塔中，对机械与电气细节要求极为严苛。我曾在一个南美铜矿项目中，因冷却水硬度超标导致散热器结垢，模块结温升高15°C，虽未立即失效，但显著缩短了预期寿命。关键经验在于：双面水冷回路必须使用去离子水（电导率 < 0.5 μS/cm）并定期维护。此外，安装压力必须精确控制在24–28 kN之间——过小会导致接触电阻增大而过热，过大则可能压裂陶瓷外壳。 使用ABB认证的液压工具施加规定压力，并定期校准工具 触发单元(如GSC600或GVC700)需提供足够驱动电流(>10 A峰值)以确保快速可靠开通

阀塔结构设计需最小化杂散电感，避免关断过电压超过模块dv/dt极限

更换时务必使用同批次或经VT/Qrr匹配的模块，防止电流分配不均

投运前必须进行静态均压试验、BOD保护测试及小电流触发验证

切记：该模块本身无自保护能力，其安全运行高度依赖于外部BOD(击穿二极管)、RC吸收回路及高精度触发同步系统——这是SVC阀设计成败的关键。

生命周期与采购建议

ABB 5SHY4045L0004 目前处于停产过渡期（End of Life）。尽管Hitachi Energy已转向IGCT及宽禁带半导体技术，但全球仍有数千套基于该模块的SVC系统在役，尤其在冶金与矿业领域。对于终端用户，它已不推荐用于新项目，但作为关键备件，其战略价值极高。一旦阀塔中单只模块失效且无替代品，可能导致整套SVC停运，进而引发限产甚至全厂停电。

深圳长欣自动化深耕电力电子备件市场十余年，我们通过全球授权渠道与专业回收体系，确保所供ABB 5SHY4045L0004 均为原厂全新或优质库存品。每只模块均经过严格的电气测试(包括VDRM、IGT、VT、绝缘电阻及外观检查)，并提供完整测试报告。我们承诺12个月质保、现货供应及专业技术支持，助您从容应对突发故障，守护电网稳定与生产连续性。

Shenzhen Changxin Automation specializes in sustaining mission-critical power electronics infrastructure. For the ABB 5SHY4045L0004. we source units exclusively through verified global channels, ensuring authenticity and traceability. Each module undergoes comprehensive electrical validation—including blocking voltage, gate trigger characteristics, on-state voltage drop, and insulation integrity—before certification for resale. Backed by a 12-month warranty and expert engineering support, our inventory provides operational resilience for operators of legacy SVC and STATCOM systems worldwide. In power quality applications, where downtime carries significant financial and safety implications, we deliver the reliability you can count on.
