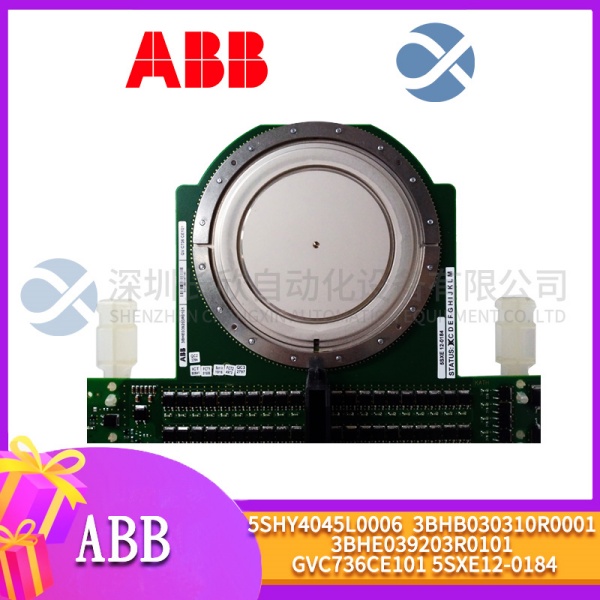

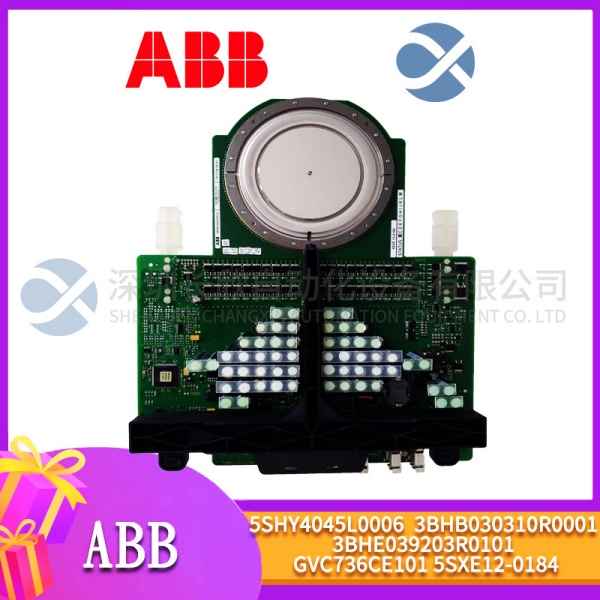

ABB 5SHY4045L0006 高压IGCT功率模块终极拆解，中压传动皇冠

描述

5SHY4045L0006 产品概述

兄弟，聊到工业传动的珠穆朗玛峰，有些场景的功率是科幻级别的：一台轧制航母甲板或核电转子的大型万吨轧机，主传动功率直奔十万千瓦;一套从数千米深海提升矿石的巨型矿井提升机，驱动功率骇人听闻;为整座城市供气的离心式天然气压缩机，也需要上万千瓦的变频驱动。给这些“工业泰坦”的心脏(巨无霸电机)供血和精确调速的，是房子那么大的中压变频柜。而在这个柜子的最核心、最值钱、技术挑战堪称地狱级的地方，就是像ABB 5SHY4045L0006 这样的“能量圣杯”——高压、超大电流的集成门极换流晶闸管（IGCT）功率模块。

你可以把它理解为一个“星球级别的能量开关”，但它开关的不是电流，而是足以点亮一座中小型城市的磅礴电能。在ACS 6000这类代表人类工程学巅峰的中压变频器中，多个这样的模块通过精密绝伦的串并联，构建出复杂的“三电平中性点箝位”或类似的多电平逆变拓扑。为啥要搞得这么复杂?就是为了用单个器件耐压尚可的模块，通过巧夺天工的电路组合，合成出波形质量接近完美正弦波的高压电，让价值数千万的电机转得又稳、又静、又高效，寿命倍增。5SHY4045L0006 的核心使命，就是在变频器主控制器的纳秒级指挥下(通过您清单里GVC736CE101这样的门极驱动板)，以每秒数百次的频率，安全、精准、可靠地接通和分断高达三千三百伏、上千安培的电流。它的每一次开关，都直接影响着输出到电机的电压波形质量，进而决定了电机的转矩脉动、发热、噪音和绝缘寿命。在ABB的传动版图中，5SHY4045L0006 这类模块是技术王冠上最璀璨的明珠。它的价值，在于将半导体物理、材料科学、高压绝缘和热管理的极限技术，浓缩在一个笔记本电脑大小、却重达十几公斤的陶瓷金属复合体中。没有它，所有关于超大功率电机精准调速、节能降耗、柔性控制的宏伟蓝图，都只是痴人说梦。它是现代重工业实现智能传动、迈向高端制造的物理核心与价值巅峰。

5SHY4045L0006 技术规格

(注：以下为基于ABB 5SHY系列顶级功率模块公开技术参数的典型值推演)

产品型号：5SHY4045L0006

制造商：ABB

产品系列：5SHY 系列高压大功率半导体模块

产品类型：高压IGCT(集成门极换流晶闸管)功率模块

额定电压 (VRRM)：3300 V

通态平均电流 (IT(AV))：典型值 1200 A 或更高

最大可关断电流：极高，满足最严苛的负载要求

开关器件：采用逆导型或不对称型 IGCT 芯片，将GTO的高通流能力与晶体管的高速关断特性完美结合

内部结构：包含多个IGCT芯片和二极管芯片的复杂串联/并联组合，构成用于多电平拓扑的特定功率单元(如斩波单元或不对称半桥)

技术特点：极低的通态压降，极短的开关时间，极高的 di/dt 和 dv/dt 耐受能力

封装技术：

无焊接压接式封装：核心革命技术。所有芯片与电极间通过精密机械压力直接接触，彻底消除了传统焊接层因热疲劳导致的失效模式，热阻极低，抗热循环能力超强，寿命是焊接模块的数十倍以上。

高性能氮化铝陶瓷衬底，确保超高绝缘强度与优异导热。

硅凝胶真空灌封，提供全面的环境保护与局部放电防护。

集成高精度负温度系数热敏电阻 (NTC) 用于实时结温监测。

热特性：

极低的热阻 (Rth(j-c))，专为高效散热设计。

模块基板为镀镍铜，专为与双面液冷散热器紧密贴合优化。

机械与电气接口：

主功率端子：大电流螺栓端子，用于连接低感母排。

辅助/控制端子：多针高压隔离连接器，用于连接智能门极驱动板、电压传感器、NTC温度传感器。

门极驱动要求：必须配套ABB原装智能门极驱动单元(如您清单中的GVC736CE101)，提供精确的强触发电流、有源钳位及纳秒级短路与过流保护。

安装力矩：所有电气和机械连接螺栓均有极其严格的、分步交叉紧固的扭矩要求，必须使用校准过的扭矩扳手，这是保障长期可靠性的生命线。

重量：非常重，通常超过15公斤。

符合标准：UL, cUL, CE 等针对超高功率设备的严格标准。

主要特点和优势

这ABB 5SHY4045L0006 模块，玩的是人类在功率半导体领域的“极限工程”，优势全是“硬核科技”。

无焊料压接封装，可靠性颠覆行业：这是它区别于世间几乎所有其他功率模块的“王炸”。传统模块芯片用软钎料焊在底板上，冷热交替久了必会疲劳开裂。5SHY4045L0006 采用纯机械压接，像万吨水压机一样把芯片原子级压在电极上。没有焊料层，热阻更低，散热无敌，更关键的是，它几乎根除了因温度循环导致失效的机理，其功率循环寿命是焊接模块的百倍以上。这对于每天启停无数次、负荷剧烈波动的轧机传动来说，意味着十年无需更换模块，可靠性是质的飞跃。这是真正的“传家宝”级可靠性。

超凡的功率密度，以一当百：3300V/1200A+的等级，意味着单模块就能处理数兆瓦的功率。在变频器设计中，可以用更少的模块数量实现相同的功率输出，使得功率柜体积更紧凑，内部母排设计更简洁，整体系统的功率密度和可靠性得到极致提升。在寸土寸金的船舶推进或海上平台，这种紧凑性价值连城。

专为多电平拓扑优化，输出波形卓越：其内部结构是专门为三电平NPC等先进拓扑量身定做的。这种设计使得由它构建的变频器输出电压阶梯多，更接近正弦波，电机侧的谐波损耗、轴承电流和电磁噪声都大大降低，不仅提高了电机寿命和系统效率，也减少了对电网的谐波污染，满足最严苛的并网标准。

集成智能接口，实现预测性保护：模块不仅是个“哑”开关，它集成了高精度的温度传感器，可以实时监控最核心的结温。其标准化接口便于连接智能门极驱动，实现纳秒级的短路检测与保护、有源钳位、驱动波形监测等功能。结合系统监控，可以实现基于温度的降额运行预警，为这个价值不菲的“力量核心”提供了从芯片级到系统级的全方位“金钟罩”保护。

Core Technical Advantages:

The ABB 5SHY4045L0006 represents the absolute pinnacle of high-power semiconductor technology for the most demanding drive applications on Earth. Its cornerstone innovation is the welding-free, press-pack packaging, which utilizes direct mechanical pressure for all electrical and thermal contacts, eliminating solder fatigue—the primary failure mechanism in conventional modules. This revolutionary design yields exceptionally low thermal resistance, unparalleled resistance to thermal cycling, and unmatched long-term reliability, enabling decades of service in the most punishing cyclic loads. The module delivers extraordinary power density, with ratings reaching 3300V and over 1200A, enabling remarkably compact converter designs for multi-megawatt outputs. It is specifically engineered for advanced multilevel converter topologies (like NPC), contributing to superior output waveform quality with minimal harmonic distortion. Integrated temperature sensors and a standardized interface for intelligent gate drivers facilitate precise thermal management and enable ultra-fast, hardware-based protection. The 5SHY4045L0006 is not merely a component; it is a system-level engineering marvel that provides the raw power handling, unprecedented reliability, and intelligent features required to build the world’s most powerful, efficient, and dependable variable speed drives.

应用领域

5SHY4045L0006 的应用，只属于那些对驱动功率、可靠性和动态性能有“登峰造极”级要求的“国之重器”级传动。

巨型轧钢机主传动：在宽厚板、热带钢、箔材精轧机上，主传动电机功率巨大，且需要极快的转矩响应和四象限运行。采用基于此模块的交流变频传动，是生产高品质特种钢材、国防材料的唯一技术选择，其可靠性直接关乎国计民生。

超深矿井多绳摩擦式提升机：提升重量数千吨、速度高、安全要求极端。其传动系统需要巨大的启动力矩和平滑的速度曲线，此模块构建的变频系统能提供卓越的控制性能和绝对可靠性，是保障矿山高效安全生产、资源获取的生命线。

百万吨级工艺压缩机驱动：在空分、液化天然气(LNG)、煤制油、炼化领域，驱动离心压缩机的同步电机功率可达数万千瓦。变频调速用于节能和防喘振控制，此模块的长期可靠性是保障这类投资数十亿的装置连续运行数年、实现安全稳产的命脉。

船舶电力推进与大型试验站：用于航母、豪华邮轮、破冰船的电力推进系统，以及国家级的大型电机、变压器试验站的交流可编程电源，需要此类高可靠性、高功率密度的功率模块。

柔性直流输电（HVDC）换流阀：在远海风电送出、电网背靠背互联等柔性直流输电工程中，也会用到同等级别的高压大功率IGBT/IGCT模块。

安装与维护

安装前准备: 极端高压危险！操作必须由经过专门高压培训、持有顶级资质且穿戴全套高压防护服（PPE）的专业团队，在系统完全断电、接地、放电、上锁挂牌、并多重验证无电后执行。新模块开箱需在超净防静电环境，检查外观和针脚。彻底清洁水冷板安装面和模块底板，均匀涂抹足量指定型号的高性能导热硅脂。使用经过计量校准的扭矩扳手，严格按照手册规定的顺序、力矩值和次数（通常是分三步以上交叉紧固），紧固所有安装螺栓和功率端子螺栓。这是防止因接触不良或应力不均导致失效的最关键步骤，没有之一。连接门极驱动板和传感器线时确保对位精准，手感清晰。

维护建议: 日常完全依赖于系统的全面在线监测。密切监控各功率单元的温度、均流情况、门极驱动状态及历史报警记录。定期维护冷却系统，监测水质、压力和流量。计划停机时，可进行模块的静态参数测试(绝缘电阻、二极管特性)，但复杂的动态参数测试需专业实验室。模块不支持任何现场维修，故障后必须整体更换。更换后的校验至关重要：包括绝缘测试、门极功能测试、低压小电流测试，最后在严格监控下逐步加载至满负荷。所有安装和维护记录必须完整存档，形成生命周期档案。模块的安装质量和散热条件是影响其寿命的最关键因素。

产品保障

我们承诺，所提供的每一只ABB 5SHY4045L0006 高压大功率IGCT模块，均为可追溯的ABB原装正品，确保其惊人的电气参数、革命性的压接封装完整性及与ABB顶级传动系统的完美兼容性。此类器件单件价值极高，且其失效可能导致灾难性的连带生产损失与安全风险，我们对此负有最高层级的质量与道德责任。因此，我们提供明确的质量保证、完备的技术文件支持及严格的原厂溯源。

深圳长欣专注于服务顶尖工业装备与重大基础设施领域，我们不仅提供如5SHY4045L0006 这样的巅峰功率半导体备件，更深谙其应用的高风险与超高技术门槛。我们可以协助客户进行严格的到货检验与参数核对，并提供与模块匹配的门极驱动、散热系统的选型支持，同时能够引荐全球范围内具备处理此类超高压大功率设备能力的、为数不多的权威技术服务商。选择我们，意味着您选择了一个在顶级工业传动供应链中，兼具稀缺资源获取能力、严谨风险管理意识与深厚技术背景的战略级伙伴。

Our Commitment and Support:

Every ABB 5SHY4045L0006 high-power IGCT module we supply is guaranteed to be traceable, genuine ABB original equipment, meeting the extreme performance and reliability specifications required for the most demanding medium-voltage drive applications. We stand behind the authenticity and paramount quality of our products with a clear warranty, fully aware of the critical consequences of component failure in such systems. Shenzhen Changxinis your partner for mission-critical power components. Beyond supply, we offer support in incoming inspection coordination, compatible peripheral (gate driver, cooler) selection, and can facilitate connections to highly specialized technical service providers qualified for ultra-high-power equipment. Partner with us for access to the industry’s most powerful semiconductor components and a supply chain partnership built on integrity, expertise, and a deep understanding of risk management in high-stakes industrial applications.
