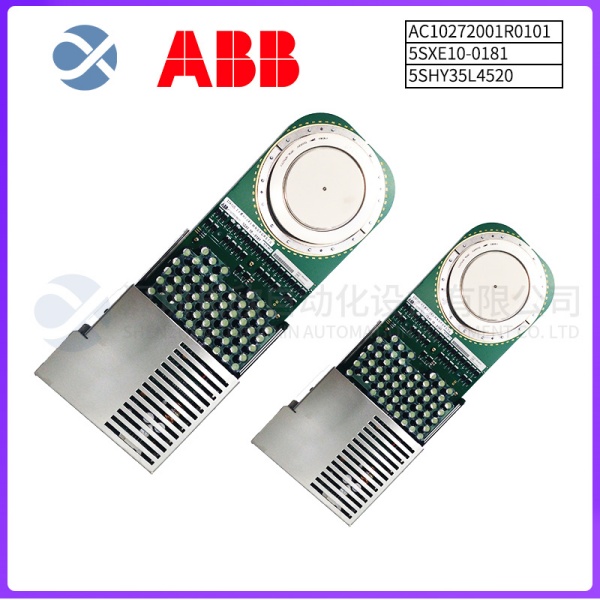

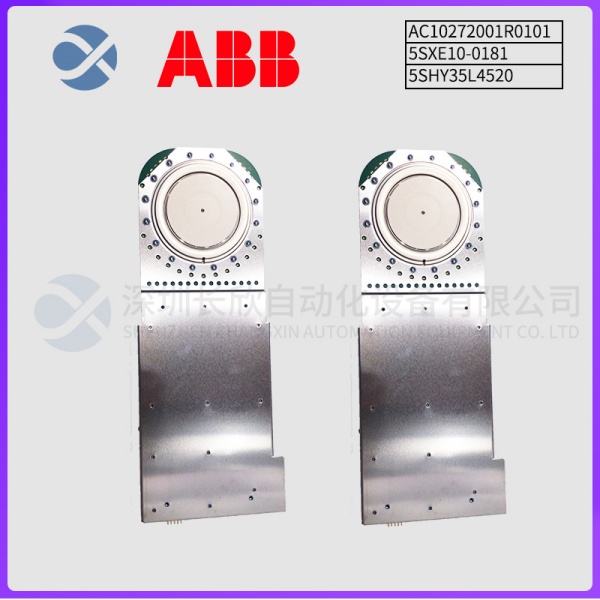

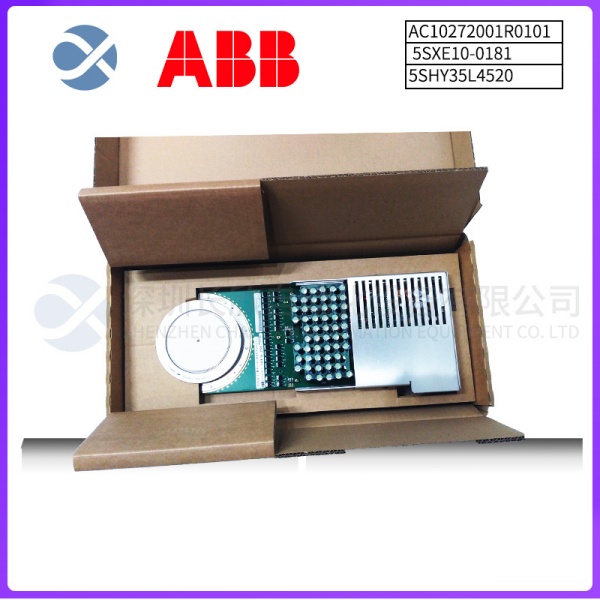

ABB AC10272001R0101 可控硅功率模块——5SXE10-0181 核心组件

描述

ABB AC10272001R0101 / 5SXE10-0181 / 5SHY35L4520 产品概述

在ABB的中高压电力电子系统里，ABB 5SHY35L4520、ABB 5SXE10-0181 和 ABB AC10272001R0101 这三兄弟，堪称“铁三角”配置。ABB 5SHY35L4520 是一款双相反并联晶闸管(Thyristor)功率模块，额定参数高达4500V/3500A，专为电弧炉、轧钢机主传动、高压STATCOM(静止同步补偿器)等重载应用而生;ABB 5SXE10-0181 是其配套的门极触发控制板(Gate Firing Unit)，负责将低压控制信号转换为高dv/dt抗扰的触发脉冲，确保晶闸管在微秒级精准导通;而 ABB AC10272001R0101 则是上层系统的I/O接口与状态反馈板，常用于ACS1000或HVDC Light平台，实现与DCS或PLC的无缝通信。

这三者一环扣一环——没有 ABB 5SXE10-0181 的精准触发，ABB 5SHY35L4520 就可能因误触发炸管;没有 ABB AC10272001R0101 的状态回传，系统就无法实现闭环保护。它们共同构成了ABB大功率变流器的“神经+肌肉”系统，稳定、高效、可预测，是工业心脏地带的真正硬核装备。

ABB AC10272001R0101 / 5SXE10-0181 / 5SHY35L4520 技术规格

产品型号：AC10272001R0101 / 5SXE10-0181 / 5SHY35L4520

制造商：ABB

产品类型：晶闸管功率模块 + 触发控制板 + 系统接口板

晶闸管模块型号：5SHY35L4520

额定阻断电压(VDRM/VRRM)：4500 V

通态平均电流(ITAV)：3500 A

触发板供电：±15 VDC ±5%

触发光脉冲宽度：≥100 μs

接口板通信协议：RS-485 / Profibus DP(依系统配置)

冷却方式：强制风冷或水冷(视整机设计)

工作环境温度：-40°C 至 +85°C

存储温度：-40°C 至 +125°C

安装方式：螺栓固定(功率模块)/ DIN导轨或背板插接(控制板)

主要特点和优势

先说 ABB 5SHY35L4520 ——这可不是普通晶闸管，而是ABB Power Electronics部门打磨多年的“重炮”。采用陶瓷封装、双面散热结构，热阻极低，配合水冷散热器时，能连续输出3500A而不“喘气”。它的非重复浪涌电流(ITSM)高达60kA，面对电网短路或负载突变，照样扛得住。更关键的是，它支持反向恢复电荷(Qrr)优化设计，大幅降低开关损耗，提升系统效率。

再看 ABB 5SXE10-0181.这块触发板藏着ABB的“独门秘技”：光耦隔离 + 脉冲变压器双重隔离，抗共模干扰能力超强。哪怕现场有变频器、电焊机同时开工，它也能稳稳送出干净触发信号。板载自检电路还能实时监测晶闸管门极回路是否开路或短路，一旦异常，立刻上报——这可是预防灾难性故障的关键防线。

至于 ABB AC10272001R0101.它是系统与上位监控之间的“翻译官”。不仅能上传晶闸管温度、导通角、故障代码，还能接收远程启停指令，完美融入现代智能工厂架构。三者联动，让整个功率单元具备“感知-决策-执行”闭环能力。

The ABB 5SHY35L4520 thyristor module, paired with the 5SXE10-0181 gate firing unit and AC10272001R0101 interface board, forms a high-integrity power control solution for extreme industrial applications. Engineered for reliability under thermal and electrical stress, the 5SHY35L4520 delivers 3500A at 4500V with exceptional surge withstand capability. The 5SXE10-0181 ensures jitter-free, optically isolated triggering even in high-noise environments, while the AC10272001R0101 enables seamless integration into ABB’s medium-voltage drive or FACTS systems via industrial communication protocols. Together, they provide unmatched robustness, diagnostic depth, and operational longevity—proven in steel mills, mining conveyors, and grid-scale reactive power compensation worldwide.

应用领域

这套组合专治各种“高电压、大电流、强冲击”的工业顽疾。在电弧炼钢炉(EAF)系统中，ABB 5SHY35L4520 承担主回路整流，配合 5SXE10-0181 实现毫秒级功率调节，稳定电弧;在热轧带钢生产线，它驱动主轧机电机，应对频繁启停和过载;在新能源电站，基于此模块构建的STATCOM装置可动态补偿无功，提升电网稳定性。

此外，大型矿井提升机、船舶推进系统、高压直流输电(HVDC)换流阀、甚至粒子加速器电源，都离不开 ABB AC10272001R0101 / 5SXE10-0181 / 5SHY35L4520 这样的高可靠功率链。只要你的设备需要“以柔克刚”地驾驭兆瓦级电能，这套ABB方案就是值得托付的工业脊梁。

相关产品

5SHY35L4500：同系列晶闸管模块，额定电压4500V，电流略低，适用于中小功率场景

5SXE10-0180：5SXE10-0181 的前代版本，触发电路略有差异

AC10272001R0102：AC10272001R0101 的硬件修订版，接口定义兼容

5SHX1445H0002：IGBT模块，用于ABB新一代柔性直流输电系统

PM864AK01：ABB AC 800M控制器，可用于上层逻辑控制

TYA3000：ABB Thyristor Valve Monitoring System，用于晶闸管阀组状态监测

ACS1000：ABB中压变频器平台，常集成上述模块

REU610：ABB继电保护装置，可与功率系统联动实现快速切机

安装与维护

安装前准备: 安装 ABB 5SHY35L4520 前，必须确保散热器表面平整、涂覆导热硅脂均匀，螺栓按对角线顺序分三次拧紧至规定扭矩(通常35–40 Nm)。5SXE10-0181 与晶闸管门极连接线应尽量短且屏蔽，避免感应噪声。ABB AC10272001R0101 需插入指定背板槽位，并确认地址拨码与系统配置一致。所有操作须在断电、放电、挂牌(LOTO)后进行。

维护建议: 建议每6个月用红外热像仪检查 ABB 5SHY35L4520 散热器温度分布，若温差超10°C，可能预示接触不良。定期清洁 5SXE10-0181 板上灰尘，防止爬电。通过 ABB AC10272001R0101 上报的诊断数据，可提前预判晶闸管老化趋势。更换模块时，务必使用原厂或认证兼容件，劣质替代品极易引发连锁故障。
