ABB AC500 CPU模块 | 模块化PLC系统的核心处理单元

描述

产品概述

在构建一个工业自动化系统时，选择中央处理单元就如同为整个项目奠定智能基石。ABB AC500 CPU系列​ 并非单一产品，而是一个经过精心规划的、覆盖从标准到高性能需求的完整控制器家族，是ABB在可编程逻辑控制器领域技术积淀的核心体现。与那些将CPU、电源、I/O捆绑在一起的紧凑型控制器不同，AC500采用了经典的、面向中型及以上应用的模块化、可扩展架构。这意味着，工程师可以根据项目的实时性、内存、通信和I/O点数的精确需求，像搭积木一样，从一系列性能等级递进的CPU模块中挑选最合适的一款，再搭配相应的电源、数字量/模拟量I/O模块、专用功能模块(如高速计数、运动控制)以及通信网关，构建出一个完全定制化的控制系统。

从设计哲学上讲，ABB AC500 CPU系列​ 的核心优势在于其开放性与前瞻性。其硬件平台设计坚固，适用于恶劣的工业环境，而其真正的灵魂在于软件平台Automation Builder。这个统一的工程环境不仅支持IEC 61131-3的全部五种编程语言，还集成了运动控制、安全技术，并提供了卓越的仿真和诊断工具。这种“硬件模块化 + 软件一体化”的理念，使得无论是处理一个拥有数千个I/O点的水处理厂SCADA系统，还是一个要求毫秒级响应的高速包装机，ABB AC500 CPU​ 都能提供强大而灵活的解决方案。在当今强调互联互通的时代，其内嵌的以太网端口和广泛的现场总线支持，使其能轻松融入从工厂车间到企业级的物联网架构。

技术规格

产品系列：AC500 CPU 系列

制造商：ABB

产品类型：可编程逻辑控制器中央处理单元

性能等级：覆盖基本型（如PM5xx）、标准型（如PM5xx）、高性能型（如PM5xx）

工作内存：程序内存和数据内存从数百KB到数MB不等，支持SD卡扩展

处理速度：指令执行时间从数十纳秒到微秒级，随型号递增

集成通信接口：通常标配1个以太网端口（支持Modbus TCP、OPC UA等）、1-2个串行端口（RS-232/485.支持Modbus RTU等）

扩展能力：通过本地/远程I/O系统，最大可支持数千个数字量和模拟量I/O点

编程标准：完全符合IEC 61131-3 (LD, FBD, IL, ST, SFC)

实时时钟：集成，带电池或超级电容备份

工作温度：0°C 至 +60°C

防护等级：通常为IP20.适用于控制柜安装

主要特点和优势

ABB AC500 CPU系列​ 的核心竞争力在于其卓越的可扩展性与面向未来的系统架构。与固定I/O点数的“黑匣子”PLC不同，AC500允许您从一个紧凑的、成本优化的基本型CPU(如PM571)起步，用于小型机器。当项目需求增长，需要连接更多传感器、集成变频器网络或增加冗余功能时，您无需更换整个控制器，只需升级到更强大的CPU型号(如PM581)，并扩展相应的I/O和通信模块即可。这种“按需付费、平滑升级”的能力，极大地保护了用户的初始投资，并确保了系统的长期适用性。

其强大的通信集成能力​ 是应对现代自动化复杂网络环境的利器。高端型号的CPU不仅集成了支持实时工业以太网协议(如EtherNet/IP、PROFINET)的端口，更能通过背板总线管理多种现场总线主站模块(如PROFIBUS DP、CANopen、DeviceNet)。这意味着一个单一的ABB AC500 CPU​ 可以同时作为不同设备网络的“协调者”，无缝集成ABB变频器、第三方智能仪表、机器人以及远程I/O站，有效打破了信息孤岛，为实现集中监控和数据分析奠定了坚实基础。

从工程和维护效率来看，其优势同样显著：

统一的工程平台：在Automation Builder​ 中完成硬件组态、编程、调试、诊断和维护所有工作，显著缩短工程周期，降低培训成本。

出色的诊断与追踪功能：CPU提供详细的系统状态信息和诊断缓冲区，可记录程序错误、硬件故障和系统事件，支持通过Web服务器进行远程诊断，帮助工程师快速定位和解决问题，大幅减少平均修复时间。

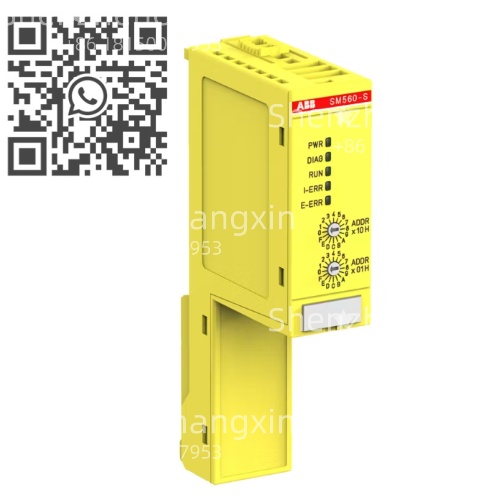

面向安全的功能：该系列提供通过SIL 3认证的安全型CPU(如PM592-S)，可以与标准控制系统在同一硬件平台上实现安全仪表系统​ 功能，无需独立的安全PLC，简化了架构并降低了总成本。

Technical Synopsis:

The ABB AC500 CPU series​ represents the intelligent core of a highly modular and scalable PLC system designed for medium to high-end automation applications. Its standout strength is its exceptional scalability. The range offers a graduated performance ladder, from cost-effective entry-level CPUs to high-performance units capable of handling complex, I/O-intensive processes. This allows system integrators to precisely match the controller’s capabilities to the application’s demands, ensuring optimal cost-efficiency and the flexibility to expand the system as needs evolve without a complete hardware overhaul.

A key advantage is its powerful and open communication architecture. Modern CPUs in the series come with integrated, multi-protocol industrial Ethernet ports and support a wide array of fieldbus master modules. This enables a single controller to seamlessly integrate devices across different network protocols (e.g., PROFINET, EtherNet/IP, Modbus TCP, PROFIBUS DP), acting as a unified hub for data acquisition and control. Coupled with the comprehensive Automation Builder​ engineering suite, which supports all IEC 61131-3 languages and offers advanced simulation tools, the AC500 CPU series provides a future-proof platform that balances robust performance with remarkable engineering and maintenance efficiency.

应用领域

ABB AC500 CPU系列​ 凭借其灵活的扩展性和强大的性能，适用于众多对控制复杂性、网络规模和可靠性有较高要求的领域。其应用范围从单台复杂机器的控制，一直延伸到覆盖全厂的分布式过程控制系统。

在水与污水处理行业，其强大的通信能力和处理能力使其成为理想的中枢控制器。它可以管理遍布全厂、通过PROFIBUS DP​ 或以太网连接的数百个远程I/O站，集成大量泵、阀、仪表，并运行复杂的PID调节和批次控制程序。在物料输送与仓储物流领域，ABB AC500 CPU​ 的高性能型号可以协调多条输送线的同步运行，通过集成运动控制功能实现精确定位，并通过工业以太网与上位仓库管理系统进行高效数据交换。对于OEM机械设备制造商，其模块化设计允许他们为不同配置的机器(基本型/增强型)快速衍生出对应的电控方案，而无需重新设计核心程序，极大地缩短了开发周期。

具体而言，其关键应用方向包括：

中大型过程控制系统：在化工、制药、食品饮料等行业，作为分布式控制系统​ 的现场控制站，实现连续和批次过程的控制。

高性能机器控制：用于包装机械、塑料机械、印刷机械等，需要快速逻辑处理、多轴协调运动和高精度定时的场合。

基础设施监控：用于楼宇自动化、能源管理、隧道监控等需要集成大量分散I/O点和多种通信协议的项目。

冗余高可用性系统：通过采用PM5xx-R​ 系列冗余CPU，构建对连续运行要求极高的系统，如油气管道控制、关键泵站等，确保系统在单点故障时仍能不间断运行。

集成与配置要点

成功地将ABB AC500 CPU​ 集成到自动化系统中，不仅需要正确的硬件连接，更需要在工程软件中进行精心规划与配置。首先，硬件选型是成功的基石。必须根据I/O点数、程序复杂度、通信负载和未来可能的扩展，准确评估所需的CPU性能等级、内存大小和接口数量。一个常见的误区是仅根据当前I/O点选型，忽略了通信协议处理、数据记录等后台任务对CPU周期的消耗，导致系统在后期扩展时性能捉襟见肘。

在Automation Builder​ 中进行软件配置时，有以下几个关键经验点：

硬件组态：在项目硬件视图中，正确选择CPU型号并拖放至机架。系统会自动为其分配IP地址和总线配置，但务必根据实际网络规划进行修改，特别是IP地址、子网掩码和网关，必须与工厂网络规划一致，避免地址冲突。

任务与循环组织：合理规划任务类型(循环任务、事件任务、自由运行任务)及其循环时间。将高实时性要求的逻辑(如高速计数、急停处理)分配到短周期的循环任务中，而将历史数据记录、报表生成等非实时任务分配到长周期任务中。这是优化系统响应速度和稳定性的核心技巧。

变量与内存管理：精确定义全局变量、局部变量和保持型变量。对于需要断电保持的数据，务必将其声明在“Retain”区域。合理使用功能块​ 和函数​ 来结构化程序，可以提高代码的可重用性和可维护性。

通信配置：对于集成通信，无论是配置PROFIBUS DP主站，还是设置Modbus TCP客户端，都需要仔细核对从站设备的GSD文件、设备描述文件，并正确设置从站地址和数据交换区(如输入/输出映像区)。建议为每个通信连接设置独立的错误处理程序块。

初次下载程序前，务必确认CPU的固件版本​ 与Automation Builder工程中指定的目标版本一致。不一致可能导致无法下载或功能异常。

生命周期与采购建议

ABB AC500 CPU系列​ 目前处于其产品生命周期的成熟期及持续发展阶段。作为ABB在中等性能PLC市场的主力产品线，该系列技术稳定、生态成熟，拥有庞大的全球装机量和活跃的开发者社区。ABB持续为该系列推出新型号(如性能更强的V3版本CPU)和更新固件，以融入新的通信技术(如OPC UA)和增强功能。因此，其需求非常旺盛，既来自全新的自动化项目，也来自现有系统的维护、升级和备件储备。

在进行采购时，工程师和采购者必须采取战略性的视角。对于新项目，应基于项目的技术要求、预算和未来可能的扩展，从整个系列中选择合适的性能等级，避免“大马拉小车”造成的浪费，或“小马拉大车”导致的性能瓶颈。对于备件采购，关键在于精确的型号和版本匹配。必须记录并核对现有CPU模块上的完整型号、硬件版本号和固件版本。即使是同一型号，不同硬件版本的CPU在功能、内存或支持的模块列表上也可能存在差异。从能够提供明确版本信息和兼容性保证的授权渠道或专业供应商处采购至关重要。

我们的产品保障：深圳长欣自动化作为专业的工业自动化解决方案与备件供应商，深刻理解核心控制器对系统稳定性的决定性意义。我们提供的每一块ABB AC500 CPU​ 模块，均确保为原装正品，来源清晰可追溯。在发货前，我们会进行严格的外观检查与基本电气测试。我们承诺提供12个月的质量保证，并依托我们对ABB自动化系统的深入理解，为客户提供必要的选型咨询与兼容性确认服务，帮助您为新项目选择最合适的控制器，或为在运系统匹配完全兼容的备件，确保您的系统长期稳定、高效运行。

Service Commitment:

The controller CPU is the brain of an automation system, and its reliability is non-negotiable. We understand the critical role that genuine, fully compatible ABB AC500 CPUs play in your operations. Our commitment is to provide components that meet the highest standards of quality and performance.

We source our ABB AC500 CPU modules​ through a rigorous, vetting process focused on authenticity. Every unit is verified to be a genuine ABB product, ensuring full compatibility with your existing hardware and software environment. Prior to dispatch, each CPU undergoes a comprehensive quality check, including visual inspection and verification of key identifiers. We stand behind the integrity of our products with a solid 12-month warranty.

Our technical support team possesses extensive experience with the AC500 platform and the Automation Builder suite. We are prepared to assist with model verification, compatibility checks, and provide guidance based on your specific application requirements. Our goal is to be a reliable, long-term partner in your automation journey, delivering not just components, but confidence and continuity for your control systems.
