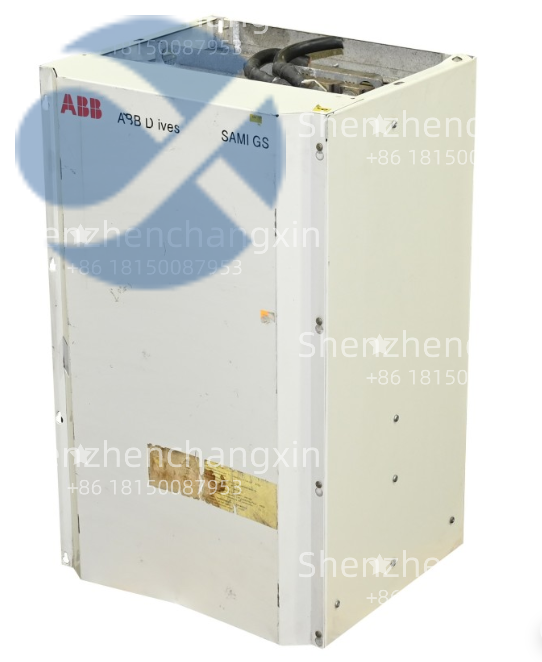

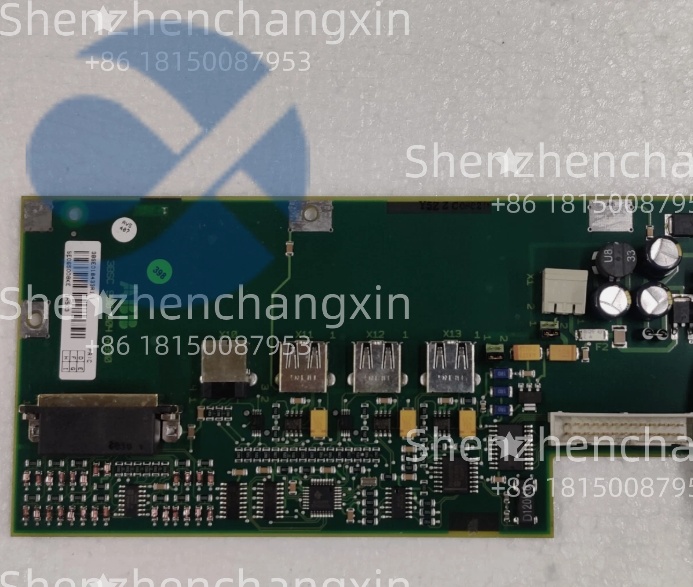

ABB ACS504-071-3 75kW 通用变频器 支持DTC技术 高性能

描述

ABB ACS504-071-3产品概述

今天咱聊的这台ABB ACS504-071-3，它可不是简单的“调速盒子”，而是ABB ACS500系列里的一款高性能通用交流传动装置（也就是大家常说的变频器或变频驱动器VFD）。说白了，它就是工业三相交流电机的“智能油门”和“变速箱”，能让你的电机实现无级调速、软启动、节能运行和精确控制。

你别小看这台机器，传统的电机要么全速转，要么停，启停冲击大，耗电高。而ACS504-071-3能把工频50/60Hz的固定频率交流电，先整流成直流，再逆变成频率和电压可变的交流电，从而平滑地调节电机转速。这在风机、水泵上应用最广，根据实际需求调节风量/流量，能省下大把电费（遵循“立方定律”，转速降20%，功耗降近50%）！

它广泛应用于暖通空调（HVAC）、水处理厂、化工厂、矿山、造纸、食品饮料等行业的风机、水泵、压缩机、传送带、搅拌机等设备。你在大型商场的空调机房，在自来水厂的送水泵房，很可能就能看到它的身影。75kW的功率，足以驱动一台中大型工业电机。

ABB ACS504-071-3技术规格

产品型号：ABB ACS504-071-3

制造商：ABB

产品类型：交流传动装置(AC Drive/Inverter)

所属系列：ACS500

额定输出功率：

-重载(HD)：75 kW/100 HP(适用于启停频繁、转矩波动大的应用)

-轻载(ND)：90 kW/125 HP(适用于风机水泵等平方转矩应用)

电源输入：

-电压：380–480 VAC,-15%/+10%

-频率：50/60 Hz,±5%

-相数：3相

输出性能：

-额定输出电流：71 A(HD),89 A(ND)

-最大过载能力：150%额定电流60秒(HD)

-输出频率范围：0–500 Hz

-频率分辨率：0.01 Hz

控制技术：直接转矩控制(Direct Torque Control,DTC)

-速度控制精度：±0.1%(带编码器反馈)/±1%(开环)

-转矩阶跃响应时间：<1 ms

-无需速度传感器即可精确控制转矩

保护功能：

-过流、过压、欠压保护

-过热保护（传动和电机）

-短路保护、接地故障保护

-失速防止、电机热保护模型

EMC特性：

-内置C2级EMC滤波器（符合EN 61800-3）

-可选C3级滤波器（用于直接连接到公共低压电网）

通信接口：

-内置RS-485(Modbus RTU)

-可选现场总线模块（如DeviceNet,Profibus DP,Modbus TCP,Ethernet/IP）

I/O接口：

-3个可编程数字输入

-1个可编程继电器输出

-2个模拟输入（0/4–20 mA,0/2–10 V）

-1个模拟输出（0/4–20 mA）

-2个可编程开路集电极输出

显示与操作：

-内置图形化LCD控制盘（可拆卸）

-支持本地/远程控制

冷却方式：强制风冷（内置风扇）

安装方式：壁挂式安装（IP21/UL Type 1）

工作环境：

-环境温度：-10°C至+50°C（降额使用）

-海拔高度：≤1000 m（无降额）

-湿度：95%RH，无冷凝

符合标准：IEC/EN 61800-5-1,IEC/EN 61800-3(EMC),CE,UL,cUL

主要特点和优势

ABB ACS504-071-3最牛的地方在哪？一个字：智。它智在DTC控制技术。与传统的矢量控制或V/f控制相比，DTC技术能直接估算电机的磁通和转矩，并进行高速闭环控制。这意味着它能以微秒级的响应速度应对负载突变，提供极佳的动态性能。即使在没有编码器（开环）的情况下，也能实现精确的转矩控制，这在卷取、张力控制等应用中至关重要。

再说它的高集成度和易用性。内置了C2级EMC滤波器，减少了对外部干扰的顾虑，简化了安装。标配的图形化LCD控制盘，操作直观，参数设置、故障诊断一目了然。丰富的可编程I/O和通信接口，能轻松集成到各种自动化系统中。

它的可靠性也经得起考验。ABB的传动产品以坚固耐用著称，能在工业现场的高温、粉尘、电磁干扰环境下长期稳定运行。完善的保护功能能有效保护变频器自身和所驱动的电机。

更关键的是节能效益。对于风机水泵类负载，使用ACS504-071-3进行变频调速，相比传统的阀门/挡板节流控制，节能效果显著，投资回收期往往很短。ABB ACS504-071-3，它不光是个变频器，更是你实现节能降耗、提升工艺、延长设备寿命的“智慧引擎”。

The ABB ACS504-071-3 is a 75 kW(89 A)AC drive from the ACS500 series,designed for demanding industrial applications.It operates on a 380–480 VAC,3-phase input and utilizes ABB’s advanced Direct Torque Control(DTC)technology to provide precise speed and torque regulation for AC motors.Featuring a built-in C2 EMC filter,integrated RS-485(Modbus),and a user-friendly graphical control panel,the ACS504-071-3 offers high performance,reliability,and ease of integration.It is ideal for applications such as pumps,fans,compressors,and conveyors,where energy savings,smooth operation,and process optimization are critical.

应用领域

ABB ACS504-071-3的主战场，是需要精确调速和节能控制的工业领域：

暖通空调(HVAC)：控制冷却水泵、冷冻水泵、冷却塔风机的转速。

水与污水处理：调节供水泵、排水泵、曝气风机的流量。

工业制造：驱动生产线上的传送带、搅拌机、挤出机。

矿业与建材：控制破碎机、球磨机、通风机。

电力与能源：用于锅炉给水泵、引风机等辅助系统。

只要是需要对75kW左右的三相异步电机进行变速驱动的场合，ACS504-071-3都是可靠的选择。

相关产品

ACS504-091-3是功率更大的型号（90kW ND/75kW HD），适用于更高功率需求。

ACS504-059-3是功率稍小的型号（55kW HD/75kW ND）。

RDCU-302/RDCU-303是用于ACS500系列的可选现场总线适配器模块（如Profibus,DeviceNet）。

AMC100是用于连接外部模拟/数字信号的扩展I/O模块。

NAMC-001/NAMC-002是用于特定应用（如泵、风机）的应用宏或选项卡。

电机热敏电阻(PTC/PT100)可通过变频器输入进行电机过热保护。

交流接触器、熔断器、电抗器是变频器安装时常用的外围电气元件。

安装前准备:安装ABB ACS504-071-3之前，确保：

断开电源，并遵守安全规程。

检查环境：安装空间足够（满足散热间距），环境温度、湿度、粉尘符合要求。

检查电源：确认输入电压（380-480V 3相）与铭牌一致。

准备电缆：选择合适截面积的动力电缆（输入/输出）和控制电缆。

阅读手册：仔细阅读ACS500用户手册(3AFE64598881)。

连接接地：必须可靠连接保护接地（PE），使用短而粗的接地线。

连接电缆：

输入(L1/L2/L3)连接电网（建议通过断路器和接触器）。

输出(U/V/W)连接电机（严禁连接到电网或其他电源！）。

屏蔽层单端接地（通常在变频器侧）。
