关键技术规格
FS225R12KE3 IGBT模块参数
| 参数 | 数值 |
|---|---|
| 集电极-发射极电压 (VCES) | 1200 V |
| 额定电流 (IC, Tc=80°C) | 225 A |
| 脉冲电流 (ICRM, 1ms) | 450 A |
| 总损耗功率 (Ptot, Tc=25°C) | 1150 W |
| 饱和压降 VCEsat @225A, 25°C | 典型1.70V / 最大2.15V |
| 开关频率范围 | 最高20 kHz |
| 热阻 结-壳 Rth(j-c) | 0.11 K/W (每IGBT) |
| 短路耐受时间 (tP) | ≥10 μs |
| 内置传感器 | NTC热敏电阻 (10kΩ @25°C) |
| 隔离电压 | ≥2500 VAC / 4000 VRMS (1分钟) |
产品深度介绍
这玩意是干什么的？

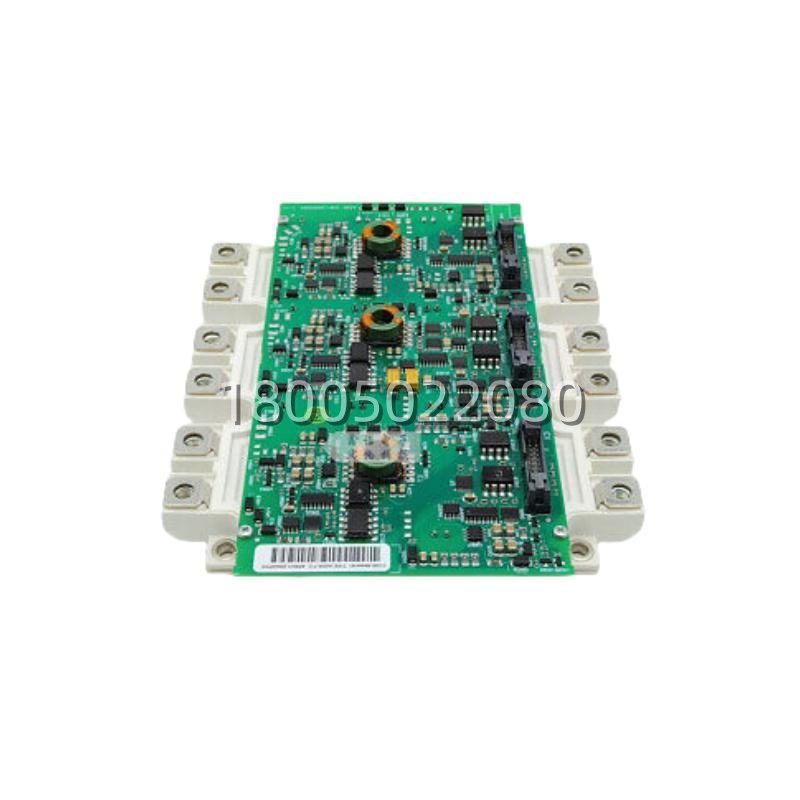

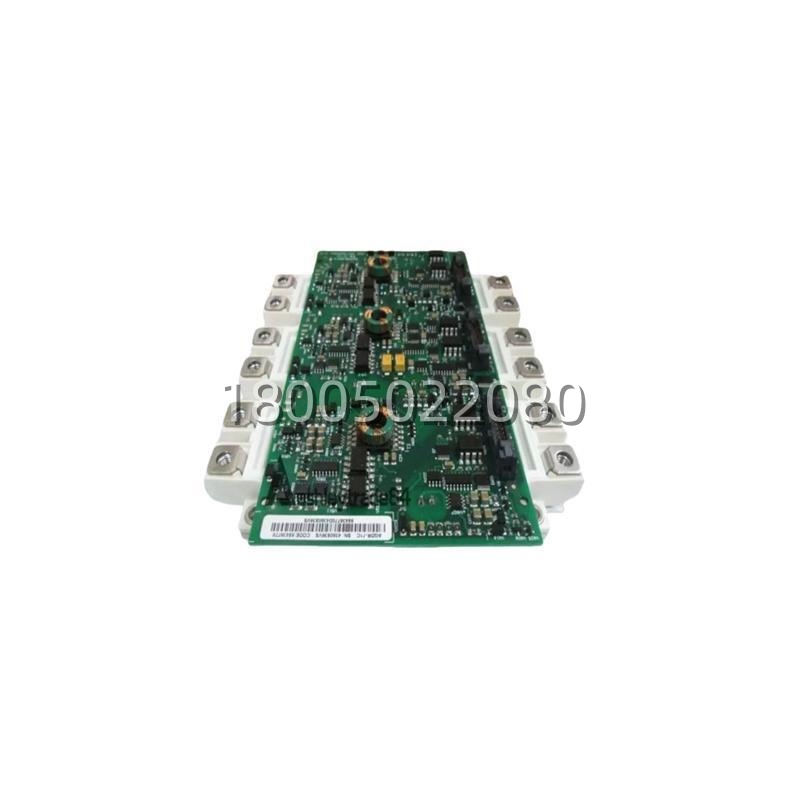

先把这两个型号拆开看：FS225R12KE3 是IGBT功率模块——英飞凌的芯片，ABB组装的，额定1200V、225A，封装成6-in-1三相全桥拓扑。AGDR-71C 是配套的驱动板，负责给IGBT发栅极信号，同时管过流、过热、欠压保护。两个合在一起，就是ABB ACS800/ACS880系列变频器的功率核心——字面意思上的”心脏”。
它在柜子里干什么活？把直流电变成可调频率的交流电，控制几百千瓦级电机的转速。钢厂轧机、矿山皮带机、风电机组、大型水泵——这些场合的变频器里，大概率能看到它的影子。
为什么这个组合值得单独拿出来说？
第一，匹配是专业的事。 IGBT模块不是随便找个驱动板就能推的——栅极电荷、米勒效应、开关损耗这些参数必须匹配，否则轻则振荡，重则炸管。ABB把FS225R12KE3和AGDR-71C打包成套件（物料代码68569303），相当于告诉用户：这个组合是验证过的，装上去就能用。
第二，这个模块本身有硬实力。 225A电流、1200V耐压在同类产品里是中高规格。E3芯片技术（英飞凌Trench+Fieldstop IGBT3）加上低导通压降，开关损耗控制得不错。内置NTC温度传感器是个实用设计——可以实时监测结温，配合驱动板做过热保护，避免模块烧毁。
第三，驱动板带”真保护”。 AGDR-71C的DESAT短路检测响应时间<1μs，一旦检测到IGBT饱和压降异常，立刻封锁驱动信号。这比靠外部电流互感器做保护的方案快得多，关键时刻能保住整台变频器。
