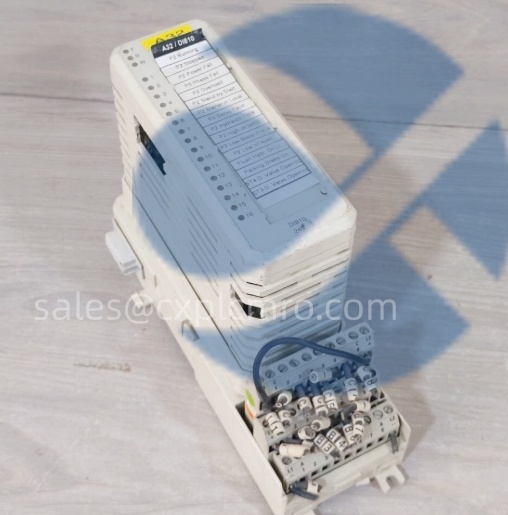

ABB AI04 3BSE008516R1 | S800 模拟量输入模块 4通道 ±10V/0-20mA

描述

产品概述

在过程自动化系统中，现场仪表(如压力变送器、热电阻、电磁流量计)输出的模拟信号是控制系统感知“物理世界”的眼睛和耳朵。ABB AI04（3BSE008516R1） 正是 S800 I/O 系统中负责这一关键任务的高精度模拟量输入模块。作为一名深度参与过大型炼化装置和超临界火电厂 DCS 集成的工程师，我深知：当一个反应器需要同时监控入口压力、出口温度、催化剂流量和液位时，AI 模块的精度、抗干扰能力和诊断能力直接决定了控制回路的稳定性与安全性。AI04 凭借其 16 位 ADC 分辨率、全通道隔离设计和内置 HART 多路复用器，不仅能准确捕捉微小的信号变化(如 0.1% 的 4–20 mA 偏移)，还能在控制室远程读取 HART 变送器的设备状态、组态参数甚至故障代码，实现“带电维护”——无需中断生产即可完成仪表校验或故障排查。

AI04 的工程价值远不止于信号采集。它完全融入 System 800xA 的资产管理体系：任何通道出现断线、超量程、短路或 HART 通信失败，都会实时上报至操作员站，并在 Asset Optimization 应用中生成维护工单。这种“从信号到决策”的闭环能力，在连续运行的化工装置中可将仪表故障平均修复时间(MTTR)缩短 50% 以上。此外，其支持热插拔的特性允许在系统运行时更换故障模块，最大限度减少停机风险。

技术规格

产品型号：AI04

订货号：3BSE008516R1

制造商：ABB

I/O 系列：S800

通道数：4 路独立模拟量输入

输入信号类型（软件可选）：

电流：0–20 mA、4–20 mA(默认)

电压：±10 V、0–10 V

分辨率：16 位

精度：±0.1% of span(典型值)

采样率：每通道 ≥ 20 Hz

隔离：

通道间隔离：500 V RMS

通道对背板/地隔离：500 V RMS

HART 支持：内置 HART 多路复用器，支持点对点 HART 通信(需配合 CI854A 或 AC 800M HART 功能)

安装方式：DIN 导轨安装(需配合 TB820 端子基座)

供电：由 S800 总线(通过 CI873/CI874)或本地电源提供

工作温度：0°C 至 +60°C

认证：CE, UL, cUL, IEC 61000-6-2/4

主要特点和优势

高精度 16 位采集：满足严苛过程控制对信号分辨率的要求。

灵活信号兼容：单模块支持电压/电流多种标准信号，减少备件种类。

全通道电气隔离：有效抑制现场共模干扰，提升系统鲁棒性。

内置 HART 通信：无需额外硬件即可实现智能仪表远程诊断与组态。

热插拔 & 全面诊断：支持在线更换，通道级故障(开路、短路、超限)实时上报。

在一个典型应用中，AI04 安装在锅炉给水控制柜中，同时采集：

给水流量(4–20 mA 电磁流量计，带 HART)

省煤器入口压力(0–10 V 压力变送器)

汽包水位差压信号(±10 V)

所有数据通过 S800 总线送入 AC 800M CPU，构成三冲量水位控制回路，而 HART 通道则定期读取流量计的传感器健康状态，预防堵塞或零漂。

The ABB AI04 (3BSE008516R1) is a high-precision, 4-channel analog input module in the S800 I/O family, designed for seamless integration with AC 800M controllers and the System 800xA platform. It delivers 16-bit resolution, full channel-to-channel and channel-to-ground isolation, and built-in HART multiplexer support—enabling accurate acquisition of standard process signals (4–20 mA, 0–10 V, etc.) while allowing remote access to intelligent transmitter diagnostics. With hot-swap capability and comprehensive per-channel diagnostics (open circuit, short circuit, out-of-range), the AI04 ensures reliable, maintainable, and future-ready signal interfacing for critical applications in power, oil & gas, chemicals, and water treatment.

应用领域

AI04 广泛应用于需要高精度模拟信号采集的工业场景：

电力行业：锅炉汽温汽压、发电机定子温度、脱硫 pH 值监测

石油化工：反应釜温度/压力、管线流量、储罐液位

水与废水：进水浊度、加药流量、出水余氯、泵出口压力

制药与食品：灭菌温度、发酵罐 DO、CIP 回流浓度

冶金与水泥：窑尾烟气温度、磨机轴承振动(4–20 mA 输出型)、料位

集成与配置要点

成功部署 AI04 需注意：

底座要求：必须安装在 TB820 标准端子基座上，接线采用螺丝压接或弹簧端子。

总线连接：通过 S800 总线电缆连接至通信接口模块(如 CI873 或 CI874)。

HART 启用：需在 Control Builder M 中启用 HART 选项，并确保 AC 800M CPU 或 CI854A 支持 HART 通信。

信号配置：每个通道的输入类型(mA/V)可在软件中独立设置，无需硬件跳线。

诊断映射：通道状态(OK/故障)会自动映射到控制器的诊断数据区，可在 800xA HMI 中可视化。

生命周期与采购建议

ABB AI04 (3BSE008516R1) 目前处于成熟稳定期（Mature），是 S800 系统中最常用的模拟量输入模块之一，享有长期供货与技术支持保障。对于新建或改造项目，仍是经济可靠的主流选择。

我们(深圳长欣)提供 100% 原装 AI04 3BSE008516R1 模块，所有库存品均经过全功能测试：包括 4–20 mA / 0–10 V 信号注入验证、HART 通信测试(使用 AMS 或 Handheld)、通道隔离检测及与 CI873 + AC 800M 的联调。我们提供 12 个月质保、现货库存、快速全球物流，并可协助客户进行 I/O 配置、HART 集成或故障模块替换，确保您的过程信号采集始终精准可靠。

Our global supply chain guarantees genuine ABB AI04 (3BSE008516R1) modules sourced from authorized channels. Each unit undergoes rigorous validation: accurate signal measurement across all ranges (4–20 mA, 0–10 V, ±10 V), successful HART communication with simulated transmitters, channel isolation verification, and full integration test with CI873 and AC 800M CPU in Control Builder M. We supply factory-new units with complete traceability. Backed by a 12-month warranty and expert support from certified System 800xA engineers, we ensure your analog input layer remains a trusted foundation of your automation system.
