ABB AI810 3BSE008516R1 ——HART 信号兼容型采集核心部件

描述

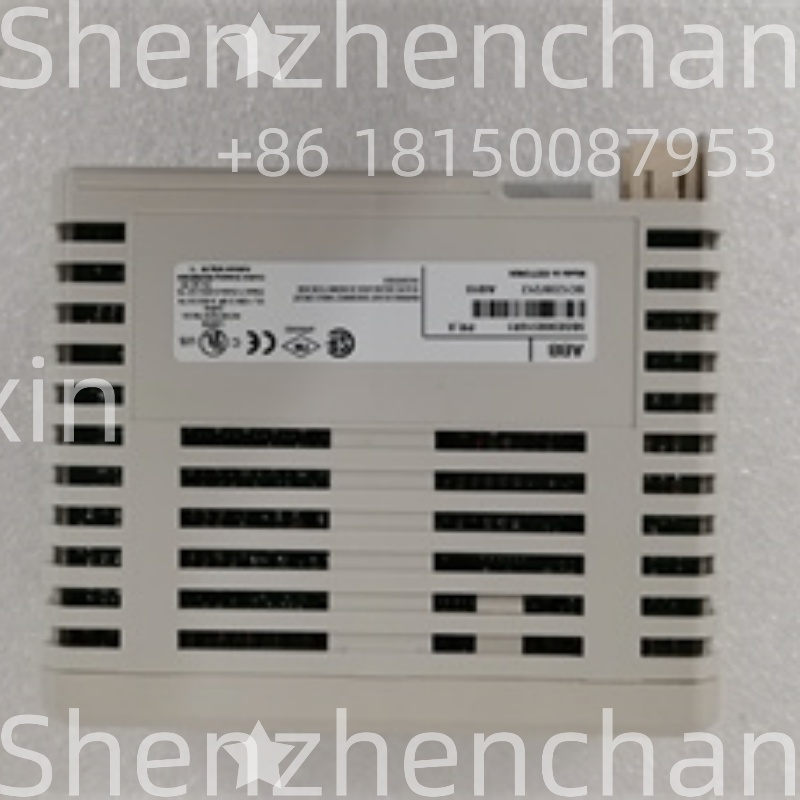

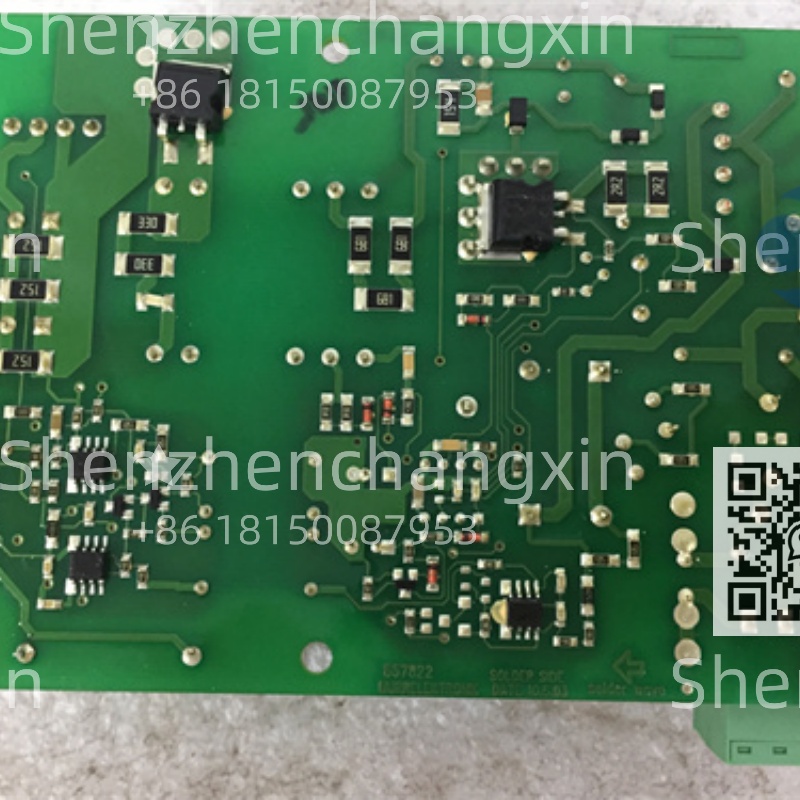

ABB AI810（3BSE008516R1）产品概述​

在工业自动化信号采集链路中，AI810是连接现场变送器与控制系统的“关键桥梁”！工业场景中，温度、压力、流量等物理量需通过变送器转换为电流或电压信号后接入系统，而多通道、高精度的采集需求往往让普通模块难以应对——比如某化工园区的8台压力变送器，需将4-20mA信号集中采集至DCS系统，同时兼容HART协议实现变送器参数调试。普通模块要么通道不足，要么不支持HART信号，而AI810的8路通道可一次性接入所有变送器，且无需额外转换设备即可直接承载HART通信，现场调试时通过上位机即可读取变送器量程、故障信息，效率提升60%。​

它的核心优势在于“精准采集+安全防护”的双重保障：某新能源电站的逆变器电流采集系统，此前用普通模块因输入阻抗不稳定，采集误差达±0.5%，导致发电计量不准；换用AI810后，230-275欧姆的稳定输入阻抗配合±0.1%的精度，误差缩小至±0.1%，计量偏差符合电网标准。同时，其PTC电阻保护设计在一次变送器电源短路事故中发挥关键作用——当某通道误接30V直流电源时，PTC电阻快速限流，模块未损坏，仅需更换电阻即可恢复使用，避免了整模块报废（普通模块直接烧损，更换成本增加2000元）。无论是多变送器集中采集，还是强干扰环境下的精准监测，AI810都能提供“稳、准、牢”的信号采集解决方案。​

主要特点和优势​

1.多类型信号兼容，采集场景适配广​

8路通道灵活配置：支持电流、电压双类型信号，4-20mA电流信号可直接接入压力、流量变送器，0-10V电压信号适配液位传感器，无需额外信号转换器。某水处理厂的过滤系统，用1个AI810同时采集4路压力（4-20mA）、2路液位（0-10V）、2路流量（0-20mA）信号，比用3个单类型模块减少接线50%，安装成本降低40%。​

HART协议无缝衔接：输入端可直接承受HART通信信号，与带HART功能的变送器连接时，无需拆除模块即可通过HART手操器或上位机调试变送器参数（如修改量程、校准零点）。某化工企业的反应釜温度变送器校准，以往需断开模块接线，现在通过AI810直接通信调试，每次校准节省1小时工时。​

2.精准采集抗扰动，数据质量有保障​

高精度低漂移：12位分辨率配合±0.1%的最大误差，能捕捉信号微小变化（如4-20mA信号中的0.01mA波动）；温度漂移控制在50-100ppm/°C，即使环境温度从20°C升至60°C，采集误差仅增加±0.4%，远优于普通模块的±1%漂移。某冶金加热炉的温度采集系统，用AI810监测炉壁温度，长期运行误差稳定在±0.3°C内，保障了钢材加热均匀性。​

强抗干扰设计：共模抑制比>40dB，能抵御车间电机、变频器产生的电磁干扰。某塑料厂的挤出机电流采集，此前用普通模块采集信号波动达±0.5mA，换用AI810后波动降至±0.1mA，PID调节更稳定，产品厚度偏差缩小20%。​

3.多重保护设计，运行安全可靠​

短路过载双重防护：PTC电阻器实现30V直流电压过载保护，输入端短路时自动限流，避免模块烧毁。某食品厂的蒸汽压力变送器接线误碰24V电源，AI810仅PTC电阻发热保护，断电后恢复正常，未造成模块损坏（普通模块直接烧损，更换需2天）。​

分组隔离防串扰：8个通道作为一组与模块总线隔离，避免通道间信号串扰。某制药厂的药液配比系统，同时采集8路流量信号，隔离设计使通道间干扰误差<0.05%，配比精度提升至±0.1%，符合GMP合规要求。​

4.兼容适配性强，系统集成更高效​

多终端单元适配：可直接安装于TU810、TU830等多款ABB终端单元，无需额外转接件，与ABB AC 800M DCS系统无缝对接。某智能工厂的DCS扩容，加装15个AI810模块，因适配现有TU830终端单元，仅用1天即完成安装调试，比第三方模块节省2天工期。​

热插拔便捷维护：支持带电插拔，模块故障时可直接更换，无需关停整个系统。某炼油厂的原油输送压力采集模块故障，通过热插拔更换AI810，系统中断时间<1分钟，避免了原油输送停滞导致的生产损失。​

与同类模块的核心差异（AI810 vs AI801 vs AI830）​

​

对比维度​

ABB AI810​

ABB AI801​

ABB AI830​

核心功能​

8路电流/电压信号采集，兼容HART​

8路纯电流信号采集（0-20mA/4-20mA）​

8路RTD/热电偶温度信号采集​

信号类型​

电流、电压双类型​

仅电流类型​

热电阻、热电偶温度信号​

HART兼容​

支持​

不支持​

不支持​

输入阻抗​

电流230-275Ω，电压290kΩ​

固定250Ω（电流输入）​

随RTD类型变化（如PT100为100Ω）​

典型应用​

压力、流量、液位等变送器信号采集​

单纯电流型变送器信号采集​

加热炉、反应釜温度采集​

适用场景​

多类型信号混合采集需求​

单一电流信号集中采集​

高精度温度监测场景​

​

应用领域​

1.化工反应釜多参数采集​

某大型化工厂的50m³反应釜控制系统，用AI810（3BSE008516R1）采集4路压力（4-20mA）、2路流量（0-20mA）、2路液位（0-10V）信号，模块通过HART协议与压力、流量变送器通信，实时读取变送器状态。运行1年多来，因具备短路保护功能，成功抵御3次接线误操作导致的过载，采集误差稳定在±0.1%内，为串级PID控制提供了可靠数据，反应釜温度控制精度提升至±0.3°C，产品合格率从98%升至99.5%。​

2.新能源光伏逆变器参数监测​

某200MW光伏电站的逆变器监控系统，每台逆变器配1个AI810模块，采集4路输出电流（4-20mA）、2路母线电压（0-10V）、2路散热温度（2-10V）信号。模块的抗干扰设计抵御了逆变器产生的高频干扰，采集数据波动≤±0.1mA/±0.05V，通过以太网上传至SCADA系统后，运维人员可实时监测逆变器运行状态，提前预警异常，电站年停机时间减少8小时，发电效率提升0.8%。​

3.冶金加热炉信号采集​

某钢铁厂的1500°C加热炉控制系统，用AI810采集6路炉温变送器信号（4-20mA）、2路燃气流量信号（0-20mA）。模块的低漂移特性确保在炉区高温环境下（控制柜内温度达55°C），采集误差仍<±0.2%，配合DCS系统的PID调节，燃气流量控制精度提升至±0.5m³/h，钢材加热均匀度提升3%，轧制成品率增加2%。​

4.食品加工生产线监测​

某罐头食品厂的杀菌釜与灌装线控制系统，用2个AI810模块采集8路杀菌温度（4-20mA）、4路灌装压力（0-10V）、2路输送带速度（2-10V）信号。模块的短路保护功能在一次灌装压力变送器接线短路时避免损坏，且HART兼容性允许在线校准温度变送器，保障了杀菌温度控制精度（±0.5°C），罐头杀菌合格率从99%提升至99.8%。​

选型指南/购买建议​

按信号类型精准选型：若需同时采集电流（4-20mA）和电压（0-10V）信号，且需兼容HART协议，优先选AI810；若仅需采集纯电流信号，可选成本更低的AI801；若专注温度信号采集（如PT100、热电偶），则选AI830，避免功能冗余或不足。​

按终端单元匹配型号：确认系统所用终端单元（MTU）型号，AI810适配TU810、TU830等主流型号，但需注意TU830上每组变送器电源熔断电流≤1A，若接入变送器总电流超1A，需分多组安装，避免过载跳闸。​

拒绝翻新认准原厂：市场上翻新AI810模块多更换过PTC电阻和芯片，采集精度降至±0.5%，HART通信频繁中断。务必通过ABB授权经销商采购，核查模块外壳的生产批号（格式如202503XXX）和防伪码（官网可验），原厂模块MTBF达8万小时，翻新件仅1.5万小时。​

布线注意抗干扰：模块输入线需与动力线（如电机电缆）分开布线，间距≥30cm；电流信号采用屏蔽双绞线，屏蔽层单端接地，避免电磁干扰导致采集波动。若现场干扰强，可在输入端加装信号隔离器（如ABB AI890），进一步提升抗干扰能力。​

校准周期合理设定：建议每6个月对模块进行一次精度校准，通过标准信号源输入4mA、12mA、20mA（电流）或0V、5V、10V（电压）信号，核查采集值与标准值偏差，若超±0.2%需重新校准，保障数据精准性。​

常见问题解答(FAQ)​

问：AI810能直接给两线制变送器供电吗？​

答：不能直接供电，但可配合终端单元实现！AI810本身无变送器供电功能，需通过TU830等带电源分配的终端单元，由终端单元为两线制变送器提供24V电源，模块仅负责采集信号。接线时需注意：变送器电源正接终端单元+24V，负接模块AI通道正，模块AI通道负接终端单元0V，形成回路。​

问：接入HART变送器后，为什么无法读取HART信号？​

答：多为接线或参数设置问题！①检查接线：确保变送器信号线正确接入AI810通道，且模块与终端单元通信正常；②确认变送器：需选用有源HART变送器（无源变送器无法输出HART信号）；③检查工具：HART手操器需与模块在同一回路，且通信地址未冲突（默认变送器地址为0）。​

问：模块故障灯亮，如何快速定位问题？​

答：按“三步走”排查！①查电源：用万用表测终端单元给模块的24V、5V供电是否正常（允许波动±15%）；②查通道：断开所有输入信号，若故障灯熄灭，逐个接入信号排查短路通道（短路通道会触发保护）；③查隔离：用绝缘表测通道与地之间绝缘电阻，若<10MΩ，可能是隔离层损坏，需更换模块。​

问：AI810采集信号有波动，如何解决？​

答：从干扰和参数两方面入手！①抗干扰：将输入线改为屏蔽双绞线，远离动力线，屏蔽层单端接地；②滤波设置：通过上位机软件增大模块输入滤波器参数（默认上升时间140ms，可增至200ms），平滑波动信号；③查变送器：若单通道波动，可能是变送器故障，用HART手操器读取变送器原始信号，判断是否为变送器问题。​
