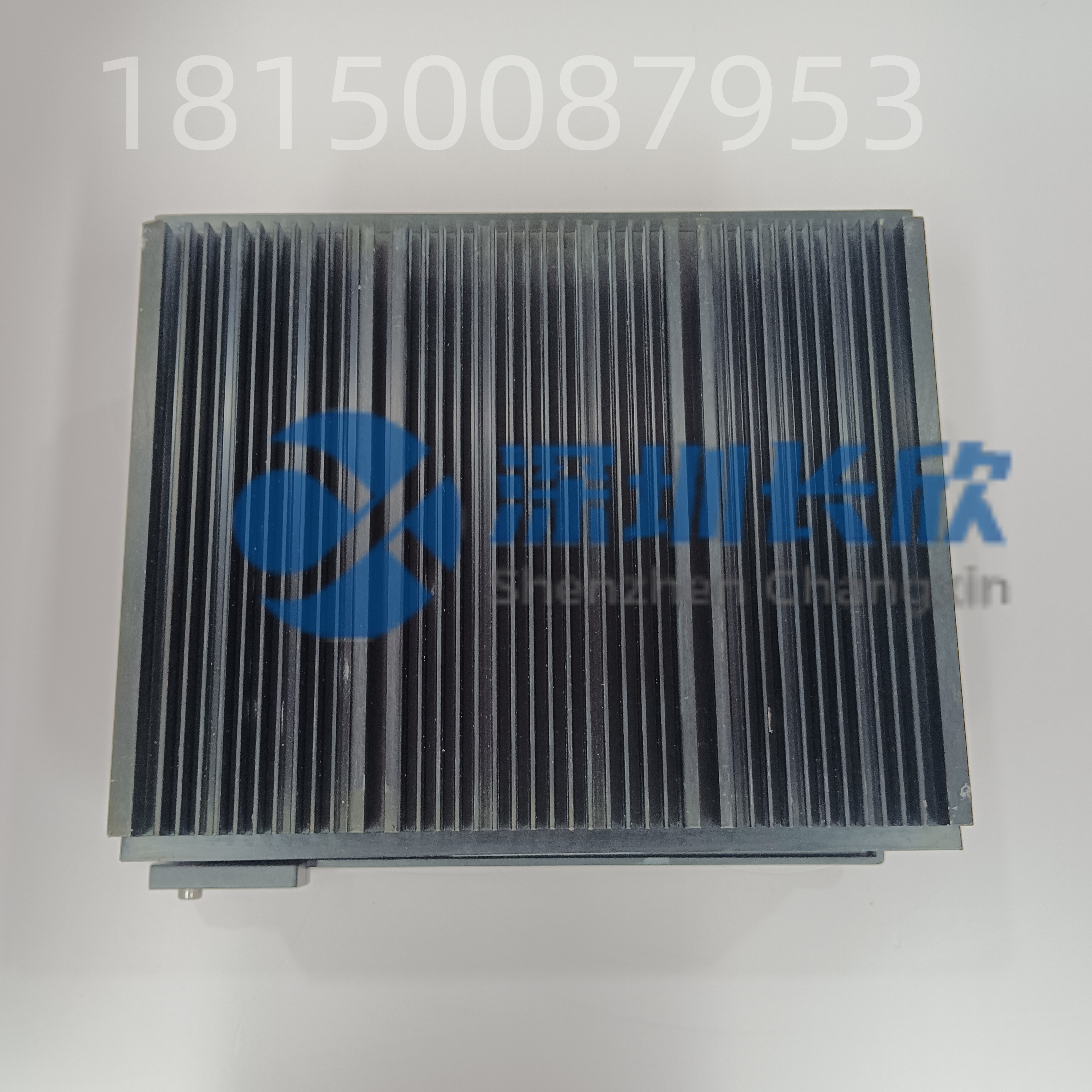

ABB AO2040 – 适用于 AC 800M / System 800xA 系统的模拟量输出模块

描述

✅产品标识

型号：AO2040

制造商：ABB

系列：AC 800M I/O 系列（System 800xA 分布式控制系统的一部分）

功能：8 通道模拟量输出 (AO) 模块，用于驱动控制阀、变频器、指示器和执行器等现场设备

输出类型：每通道 0/4–20 mA（电流环）或 0–10 V/±10 V（电压）（可通过软件配置）

安全等级：在符合要求的安全架构中使用时，适用于 SIL 2 应用（符合 IEC 61508 标准）

📌概述

ABB AO2040 是一款高密度、高精度模拟量输出模块，专为 AC 800M 可编程自动化控制器 (PAC) 设计——AC 800M 是 ABB System 800xA 过程自动化平台的核心组件。它将来自 CPU 的数字控制信号转换为精确的模拟电流或电压，以极佳的线性和稳定性控制现场设备。

其 8 个独立通道均支持软件可选的输出范围，从而实现灵活部署，适用于各种应用：

4–20 mA 用于气动控制阀（通过 I/P 转换器）

0–10 V 用于变频器 (VFD) 或风门执行器

0–20 mA 用于专用变送器或传统系统

关键功能包括通道级诊断、开路检测、过载保护和高分辨率 D/A 转换（16 位），确保即使在炼油厂、发电厂或化工厂等电气噪声较大的工业环境中也能可靠运行。

例如，在锅炉燃烧控制系统中，一个 AO2040 模块可以同时驱动：

燃料阀位置（4–20 mA）

强制通风风机速度（0–10 V 至变频器）

氧气调节风门（4–20 mA）

汽包液位设定点变送器（0–20 mA）

所有输出均受到持续监控；如果电线断裂或阀门卡住，模块会通过 System 800xA 向操作员报告精确的故障（例如，“AO2040-Ch3 开路”），从而实现快速故障排除。

🔧技术规格

参数规格

型号 AO2040

通道 8 个独立隔离输出

输出范围（软件可选）•电流：0–20 mA，4–20 mA

•电压：0–10 V，±10 V

负载能力 •电流模式：高达 750Ω 20 mA

•电压模式：最小 1 kΩ 负载

分辨率 16 位（65,536 步）

精度 ±0.1% 满量程（典型值，25°C）

隔离 通道与背板之间 500 VDC 隔离

响应时间 <10 ms（满量程阶跃变化）

诊断 开路检测、超量程、模块故障、过热关断

LED 指示灯 1 个模块状态指示灯（绿色=正常，红色=故障），8 个通道活动指示灯（黄色）

背板接口 兼容 TB840A/TB850 I/O 载板

配置工具 ABB Control Builder M（System 800xA 工程软件的一部分）

标准 CE、UL 61010-2-201、IEC 61326-1、IEC 61508 SIL 2（用于安全回路）

🏭典型应用

发电：锅炉燃料/空气比控制、汽轮机调速器定位

石油天然气：管道压力控制阀、分离器液位调节

化工制药：反应器温度设定点、计量泵速度、pH值控制

水/废水处理：氯气投加控制、污泥回流调节

金属矿业：炉膛气氛控制、输送带速度协调

适用于以下应用：

在有限的机柜空间内实现高通道密度

精确的闭环控制（例如，PID阀门定位）

通过800xA资产优化系统实现资产管理集成

🔌集成与配置

硬件安装：插入连接到AC 800M CPU（例如，PM864）的TB840A或TB850 I/O载板

接线：使用屏蔽双绞线；仅在控制器端接地屏蔽层

软件设置（Control Builder M）：

分配标签名称和工程单位（例如，%、°C、bar）

选择每个通道的输出范围

启用诊断和报警阈值

配置故障安全行为（例如，保持最后值、进入安全状态）

热插拔：在系统配置中启用后支持热插拔

🔍最佳实践：对于关键控制回路，启用“断线检测”并将报警信息路由到操作员控制台，并设置维护优先级。 🔄生命周期和供货状态

平台：AC 800M/System 800xA – 已在全球广泛部署，ABB 仍在积极提供支持

状态：活跃产品（截至 2025 年），但新项目可能会使用 Ability™ System 800xA NG

供货情况：可通过 ABB 订购新设备；交货周期通常为 8-12 周

淘汰风险：低——全球安装量超过 50,000 套系统

✅质量保证 – CNPLCDCS 标准

在深圳长信自动化 (CNPLCDCS)，每台 AO2040 都经过严格验证：

满载校准测试：所有 8 个通道均在 0%、50% 和 100% 负载下进行 4-20 mA 和 0-10 V 测试

诊断仿真：触发并确认开路和过载故障

系统集成测试：通过真实的 AC 800M + Control Builder M 识别和控制模块

精度和线性度检查：使用 Fluke 752A 参考标准进行测量

外观和固件检查：正版 ABB 标签，正确的硬件版本，无假冒伪劣部件
